艺术院校三层架构高可用网络拓扑方案

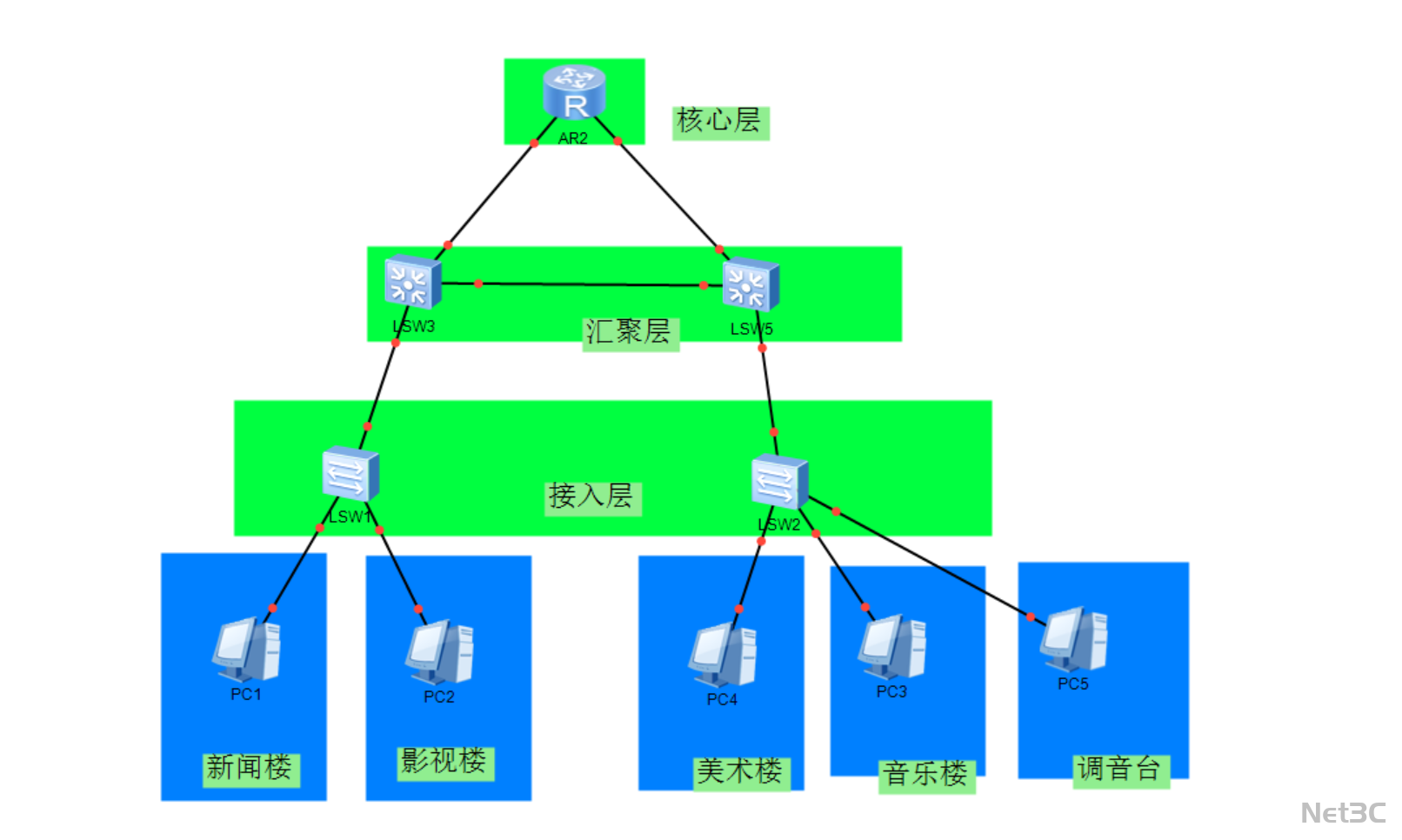

核心架构

• 核心层

• 核心路由器 AR2 作为网络枢纽，连接双汇聚交换机，通过动态路由协议实现流量负载均衡与故障自动切换，保障核心网络高可用。

• 是整个网络的流量中枢，负责汇聚层与外网的流量转发。

• 汇聚层

• 双汇聚交换机（LSW3、LSW5）通过链路聚合互联，结合 STP 协议避免二层环路，提升网络带宽与可靠性。

• 承载核心层与接入层的流量转发，配置 VLAN 映射与访问控制策略，实现网段隔离与流量管控。

• 接入层

• 接入交换机（LSW1、LSW2）连接各楼宇终端，划分 VLAN 实现**楼、影视楼等专业场景的网段隔离，保障不同专业的数据安全。

• 支持 POE 供电，满足专业设备与无线 AP 的接入需求。

关键技术亮点

1. 经典三层架构与核心冗余

• 采用核心 - 汇聚 - 接入分层设计，核心层双链路连接汇聚层，保障网络架构的高可用与可扩展性。

• 汇聚层链路聚合与流量负载

• 汇聚层多链路聚合实现流量负载均衡，提升网络带宽与可靠性，避免单链路故障影响业务。

• 多楼宇 VLAN 精细化隔离

• 为**楼、影视楼等专业场景划分专属 VLAN，避免跨楼宇流量干扰，保障艺术创作数据安全，符合院校专业管理需求。

• 可扩展能力强

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足院校业务增长与专业扩展需求。
