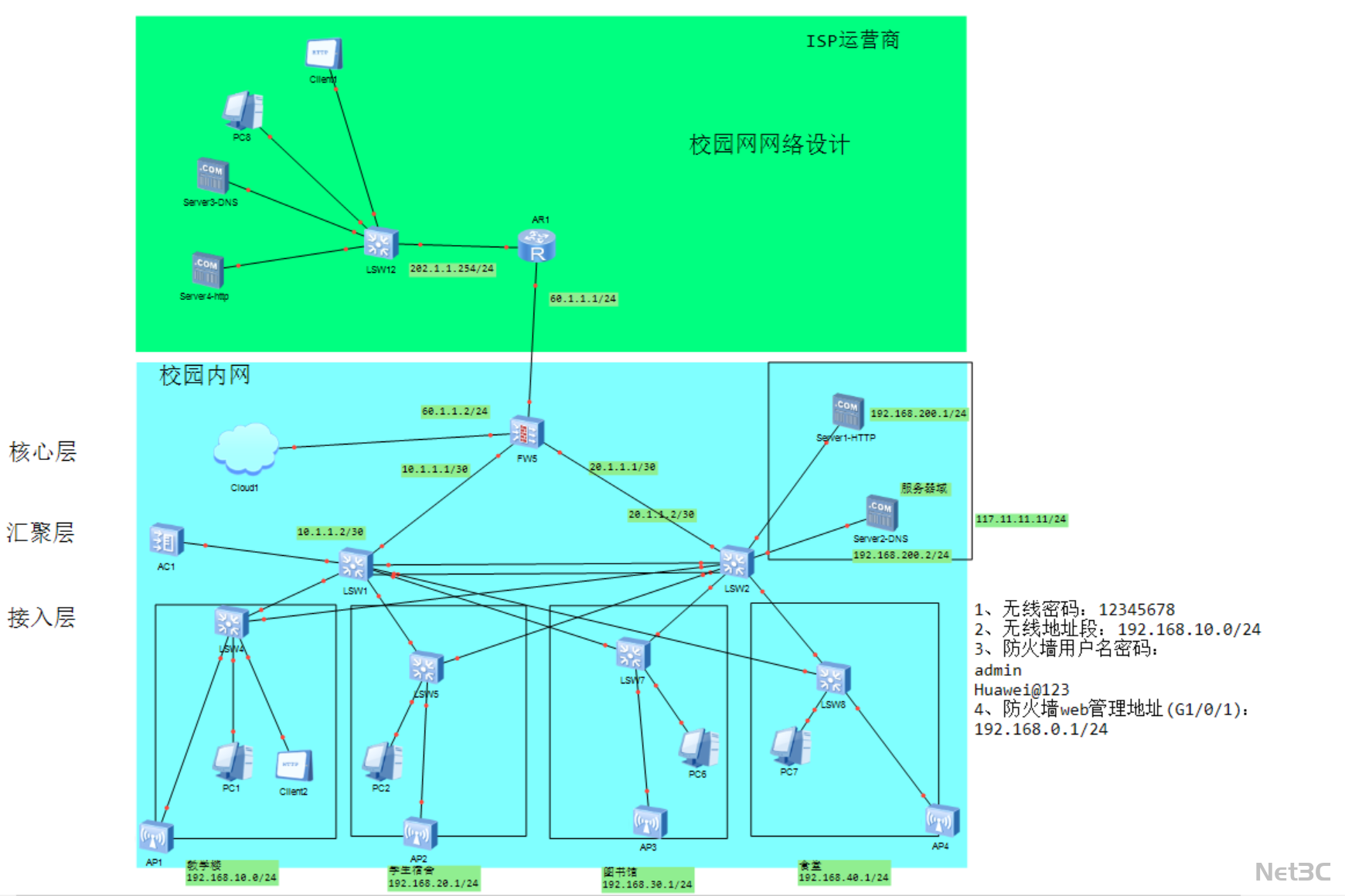

高校全场景融合高可用校园网拓扑方案

核心架构

• ISP 公网接入层

• 核心路由器 AR1 作为公网出口节点，连接 ISP 运营商与校园网防火墙，通过 NAT 转换实现内网终端安全访问公网。

• 提供固定公网地址（202.1.1.254），保障外网用户访问校内服务器资源的稳定性。

• 出口安全层

• 防火墙 FW5 作为边界安全节点，配置管理员账号（admin/Huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 核心层

• 双核心交换机（LSW1、LSW2）组成冗余架构，通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载全校核心流量转发，连接汇聚层、AC 控制器、服务器区与公网出口链路，是整个网络的枢纽节点。

• 汇聚与接入层

• 多楼宇汇聚交换机（LSW3-LSW8）连接各楼宇接入层设备，划分 VLAN10-VLAN40 实现楼宇网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端、无线 AP 与业务系统终端，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• AC 控制器统一管理全校园 AP，实现无线办公与生活上网全覆盖，无线密码为12345678，无线地址段为192.168.10.0/24。

• 多系统服务器区部署 HTTP、DNS 等核心业务系统，通过独立链路接入核心层，保障教学资源与服务的 7×24 小时稳定运行。

关键技术亮点

1. ISP 公网接入 + 防火墙防护 + 双核心全冗余架构

• 实现公网出口、边界防护、核心交换的三重冗余，保障校园网络 7×24 小时连续运行，满足高校高可用需求。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控；统一无线密码与地址段，提升无线网络的安全性与可管理性。

• 为教学楼、图书馆等区域划分专属 VLAN，避免跨楼宇流量干扰，保障教学数据安全，符合高校网络管理规范。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 HTTP、DNS 等系统的稳定性。

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长与智慧校园的扩展需求。
