集团型企业总分公司互联高可用网络拓扑方案（带视频）

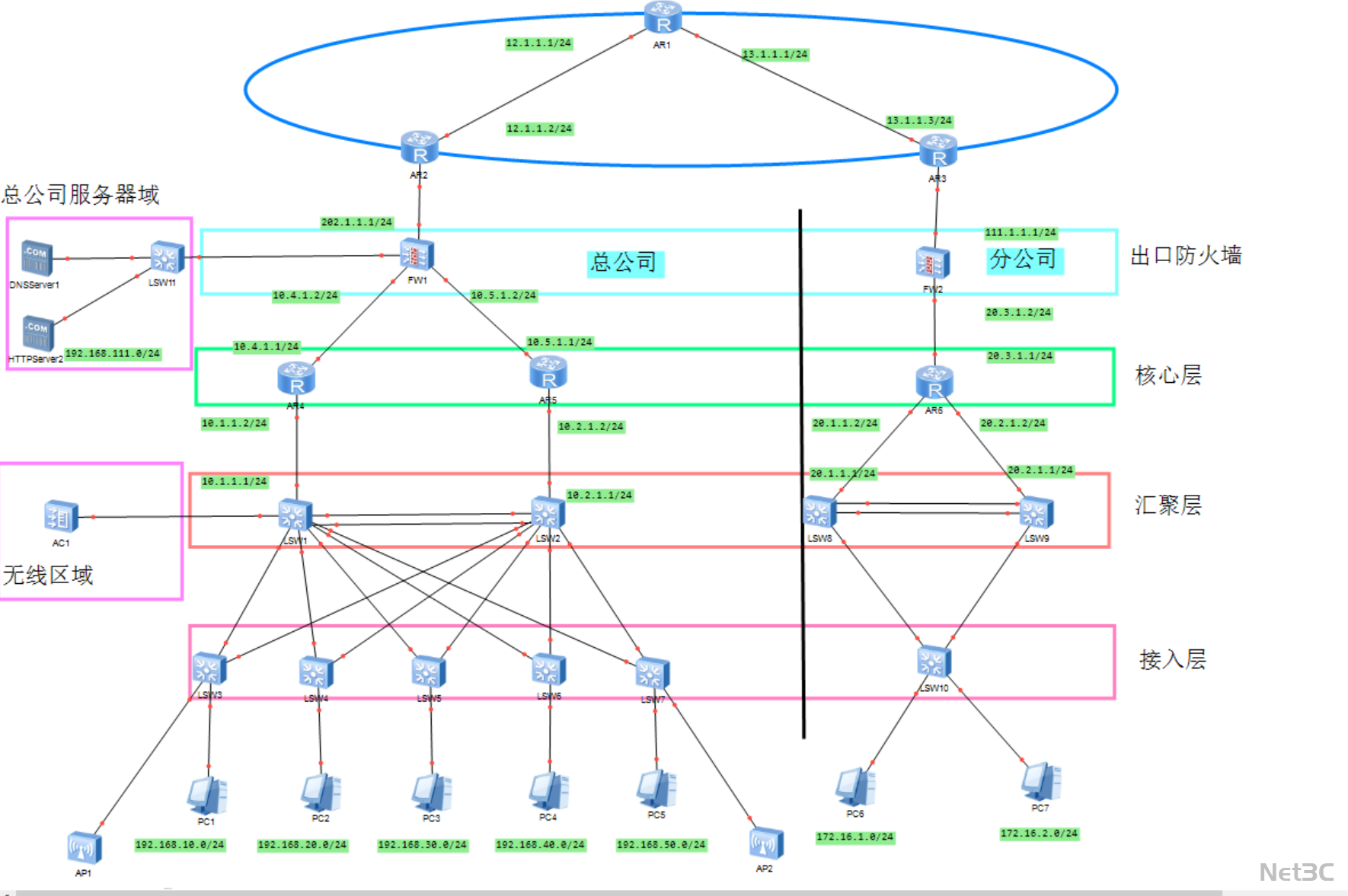

核心架构

• MPLS VPN 骨干层

• 总公司与分公司通过核心路由器（AR1、AR2、AR3）构建 MPLS VPN 骨干网络，实现跨公网加密互联，保障集团内部数据传输的安全性与稳定性。

• 通过动态路由协议实现故障自动切换，提升骨干网络的可靠性。

• 出口安全层

• 总公司与分公司分别部署防火墙（FW1、FW2）作为边界安全节点，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 核心层

• 总公司与分公司均配置双核心路由器（总公司：AR4、AR5；分公司：AR6），通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载公司核心流量转发，连接汇聚层、AC 控制器与服务器区，是公司网络的枢纽节点。

• 汇聚与接入层

• 总公司与分公司的汇聚交换机（总公司：LSW1、LSW2；分公司：LSW8、LSW9）连接各部门接入层设备，划分 VLAN 实现部门网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端、无线 AP 与业务系统终端，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• 总公司部署 AC 控制器统一管理全公司 AP，实现无线办公全覆盖，支持 SSID 分层配置与接入认证，提升员工网络体验。

• 总公司服务器区部署 DNS、HTTP 等核心业务系统，通过独立交换机接入核心层，保障业务系统 7×24 小时稳定运行。

关键技术亮点

1. MPLS VPN 总分公司加密互联

• 构建 MPLS VPN 骨干网络，实现总公司与分公司的跨公网加密通信，避免公网传输风险，保障集团内部数据隐私与安全。

• 总公司与分公司均采用双防火墙 + 双核心冗余设计，实现边界防护与核心交换的双重冗余，保障公司网络 7×24 小时连续运行。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控；划分各部门专属 VLAN，避免跨部门流量干扰，保障企业数据安全。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 DNS、HTTP 等系统的稳定性。

• 预留大量交换机与路由器扩展端口，后续可新增分公司接入、无线 AP 或防火墙模块，满足集团业务增长与未来数字化转型需求。
