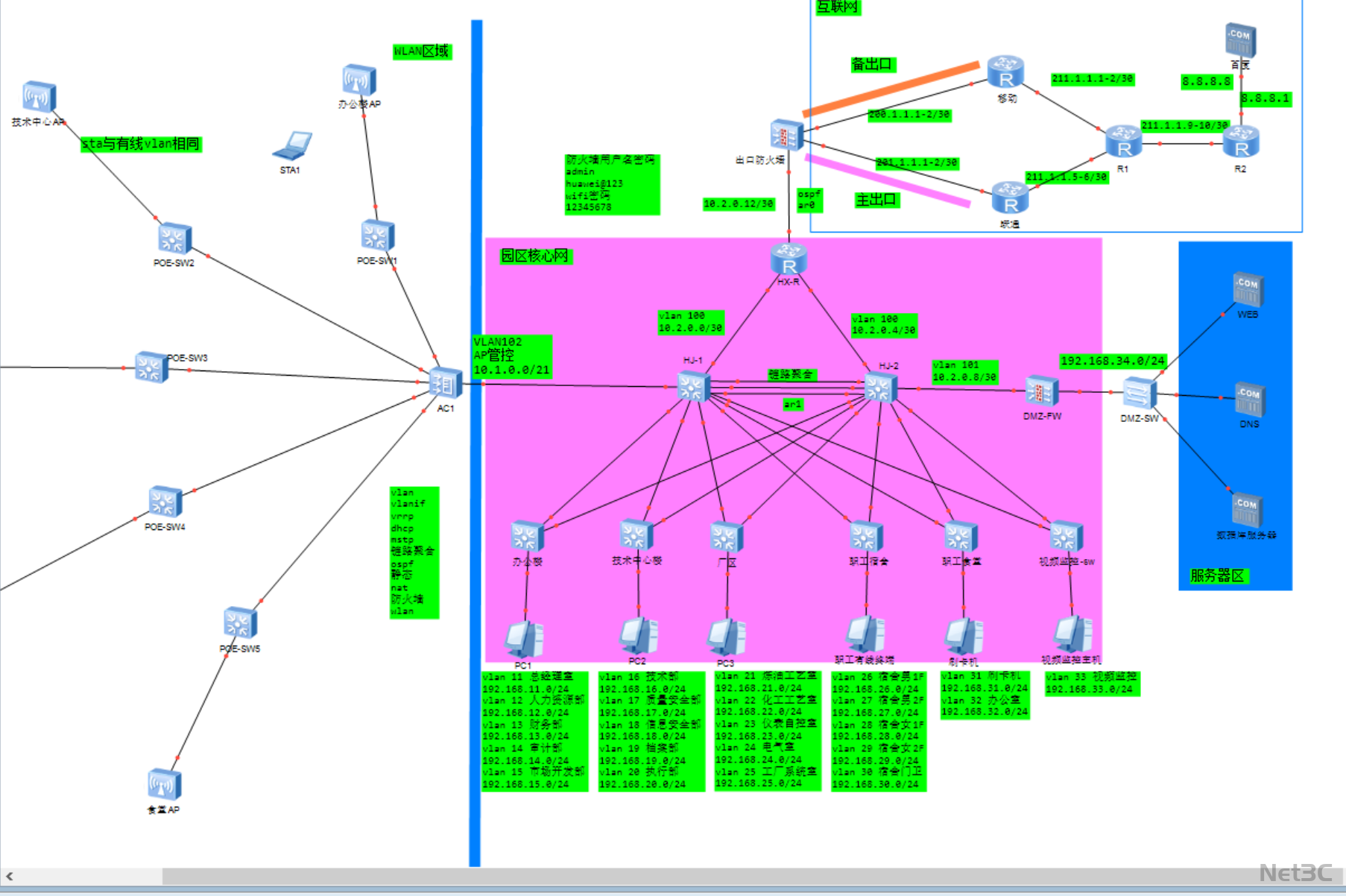

大型工业园区全场景高可用网络拓扑方案

核心架构

• 双运营商出口层

• 同时接入移动、联通双运营商链路，实现公网带宽冗余与故障自动切换，保障园区访问公网的稳定性与带宽冗余。

• 出口安全层

• 出口防火墙作为边界安全节点，配置管理员账号（huawei@123/111222），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 园区核心层

• 双核心交换机（H-1、H-2）组成冗余架构，通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载园区核心流量转发，连接汇聚层、AC 控制器、DMZ 服务器区与双运营商出口链路，是整个网络的枢纽节点。

• 多区域汇聚与接入层

• 多区域汇聚交换机（办公楼、技术中心楼等）连接各区域接入层设备，划分 VLAN11-VLAN35 实现部门网段隔离，保障不同区域的数据安全。

• 接入交换机连接 PC 终端、无线 AP 与监控设备，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• AC 控制器统一管理全园区 AP，实现无线办公与生产区全覆盖，无线 VLAN 与有线 VLAN 保持一致，提升网络可管理性。

• DMZ 服务器区部署 WEB、DNS、数据库等核心业务系统，通过独立防火墙（DMZ-FW）隔离，保障业务系统的安全性与高可用。

关键技术亮点

1. 双运营商 + 防火墙 + 双核心全冗余架构

• 实现公网出口、边界防护、核心交换的三重冗余，保障园区网络 7×24 小时连续运行，满足工业园区高可用需求。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控；无线 VLAN 与有线 VLAN 统一规划，提升无线网络的安全性与可管理性。

• 为办公区、生产区、监控区划分专属 VLAN，避免跨区域流量干扰，保障生产数据安全，符合工业园区管理规范。

• 核心业务服务器部署在 DMZ 区域，通过独立防火墙隔离，结合双链路接入核心层，保障 WEB、数据库等系统的稳定性与安全性。

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多区域接入，满足园区业务增长与数字化转型需求。
