企业多区域互联高可用网络拓扑方案

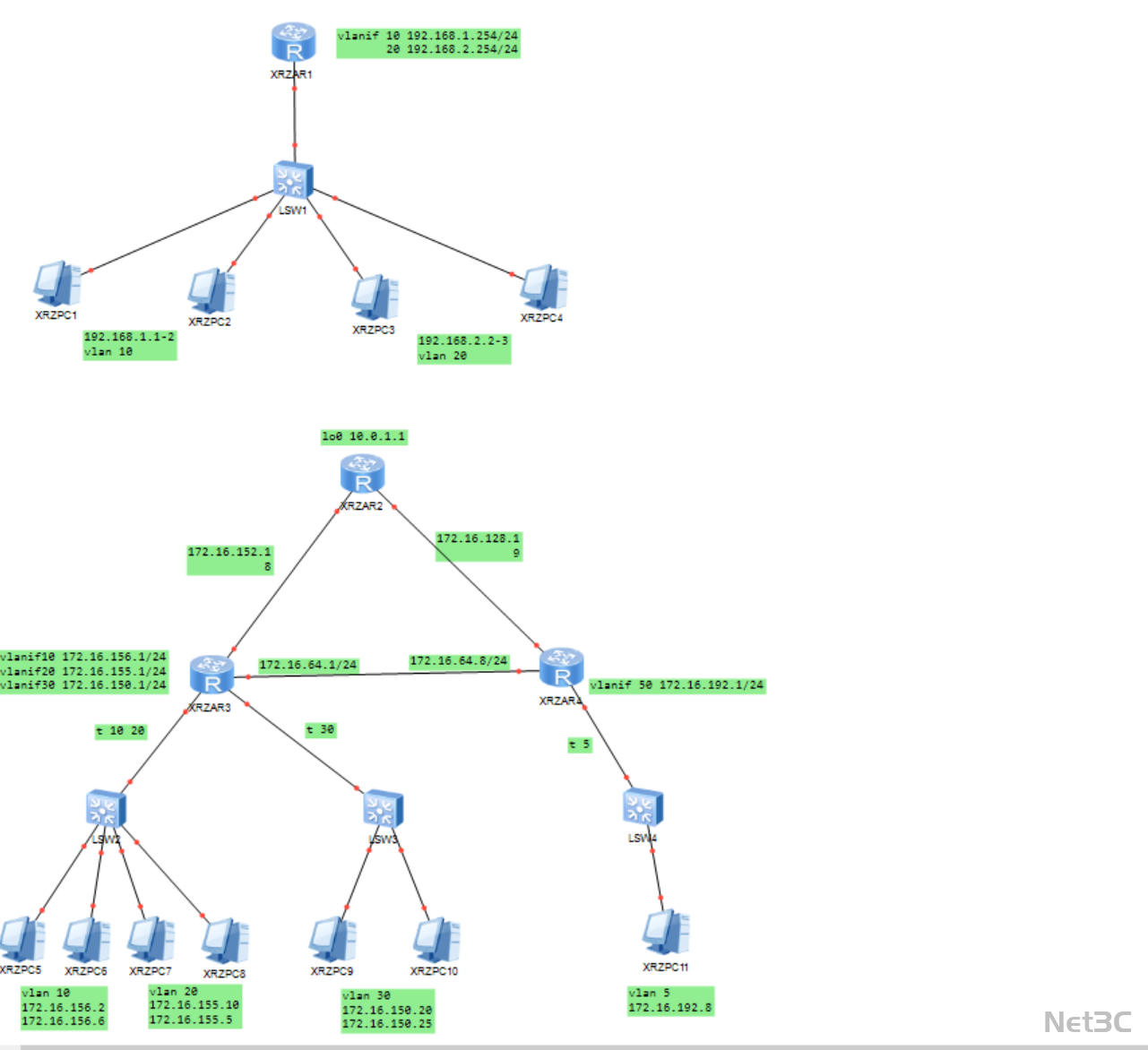

核心架构

• 上层核心区

• 核心路由器 XRZAR1 连接汇聚交换机 LSW1，为上层终端提供接入服务。

• 划分 VLAN10（192.168.1.0/24）与 VLAN20（192.168.2.0/24），实现上层终端的网段隔离。

• 中层互联核心区

• 核心路由器 XRZAR2 作为多区域互联枢纽，连接 XRZAR3 与 XRZAR4，通过动态路由协议实现跨区域流量转发与故障自愈。

• 采用 172.16.0.0/24 网段作为互联地址，保障区域间通信的稳定性。

• 下层多区域接入区

• 接入路由器 XRZAR3 与 XRZAR4 分别承载不同区域的核心流量，连接汇聚交换机（LSW2、LSW3、LSW4）。

• 划分 VLAN10、20、30、50 等多个网段，为不同部门终端提供隔离的网络环境。

• 终端接入层

• 接入交换机连接各区域终端，通过 VLAN 划分实现部门网段隔离，保障不同区域的数据安全。

• 支持多终端接入，满足办公区、生产区等场景的网络需求。

关键技术亮点

1. 双核心路由冗余与跨区域互联

• 核心路由器 XRZAR2、XRZAR3、XRZAR4 组成冗余互联架构，动态路由协议保障跨区域通信的高可用与故障自愈。

• 划分 VLAN10、20、30、50 等多个网段，实现不同区域、部门的流量隔离，保障企业数据安全。

• 采用核心 - 汇聚 - 接入分层设计，预留路由与交换机扩展端口，后续可新增无线 AP、防火墙模块或更多区域接入。

• 通过动态路由协议实现跨网段通信，支持多区域业务系统的稳定承载，满足企业跨区域办公需求。

The End
