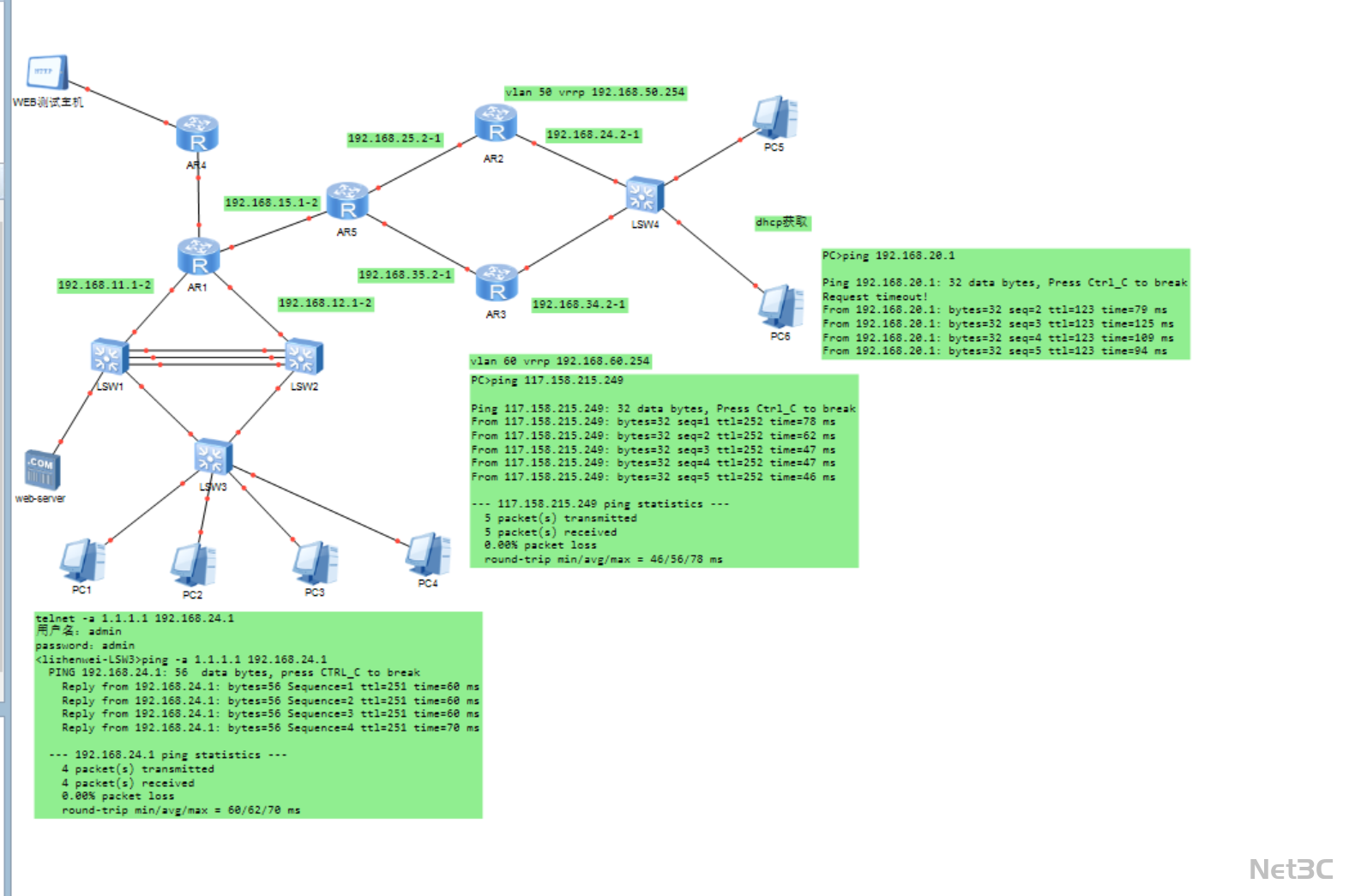

企业多区域互联高可用网络拓扑方案

核心架构

• 多出口互联层

• 多出口路由器（AR1、AR2、AR4、AR5）组成冗余架构，通过动态路由协议实现故障自动切换，保障公网访问的稳定性。

• 连接双核心交换机与外网链路，实现多区域的动态路由互联，提升跨区域通信可靠性。

• 核心层

• 双核心交换机（LSW1、LSW2）通过多链路聚合实现流量负载均衡，结合 VRRP 协议（VLAN50、VLAN60）实现网关备份，保障核心链路零中断。

• 承载全网核心流量转发，连接汇聚层、服务器区与多出口链路，是整个网络的枢纽节点。

• 汇聚与接入层

• 汇聚交换机（LSW3、LSW4）连接各区域接入终端，划分 VLAN 实现部门网段隔离，保障不同区域的数据安全。

• 接入终端（PC1-PC6）通过汇聚交换机接入核心层，满足全场景有线接入需求。

• 服务器与验证层

• WEB 服务器（web-server）通过独立链路接入核心层，部署在专属网段，保障业务系统 7×24 小时稳定运行。

• 提供连通性验证（ping、telnet），实时监控网络链路与节点的可用性，保障业务连续性。

关键技术亮点

1. VRRP 网关备份与双核心冗余

• 双核心交换机通过 VRRP 协议实现网关备份，多链路聚合实现流量负载均衡，任意单设备或链路故障时，流量可自动切换至备用路径，保障核心网络零中断。

• 多出口路由器通过动态路由协议实现故障自动切换，避免单出口中断影响全网公网访问；多区域动态互联提升跨区域通信可靠性。

• 通过 ping、telnet 等工具实时验证网络连通性，结合动态路由协议实现故障自愈，保障业务连续性与网络稳定性。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 WEB 等系统的稳定性。

• 预留路由器与交换机扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长需求。

The End
