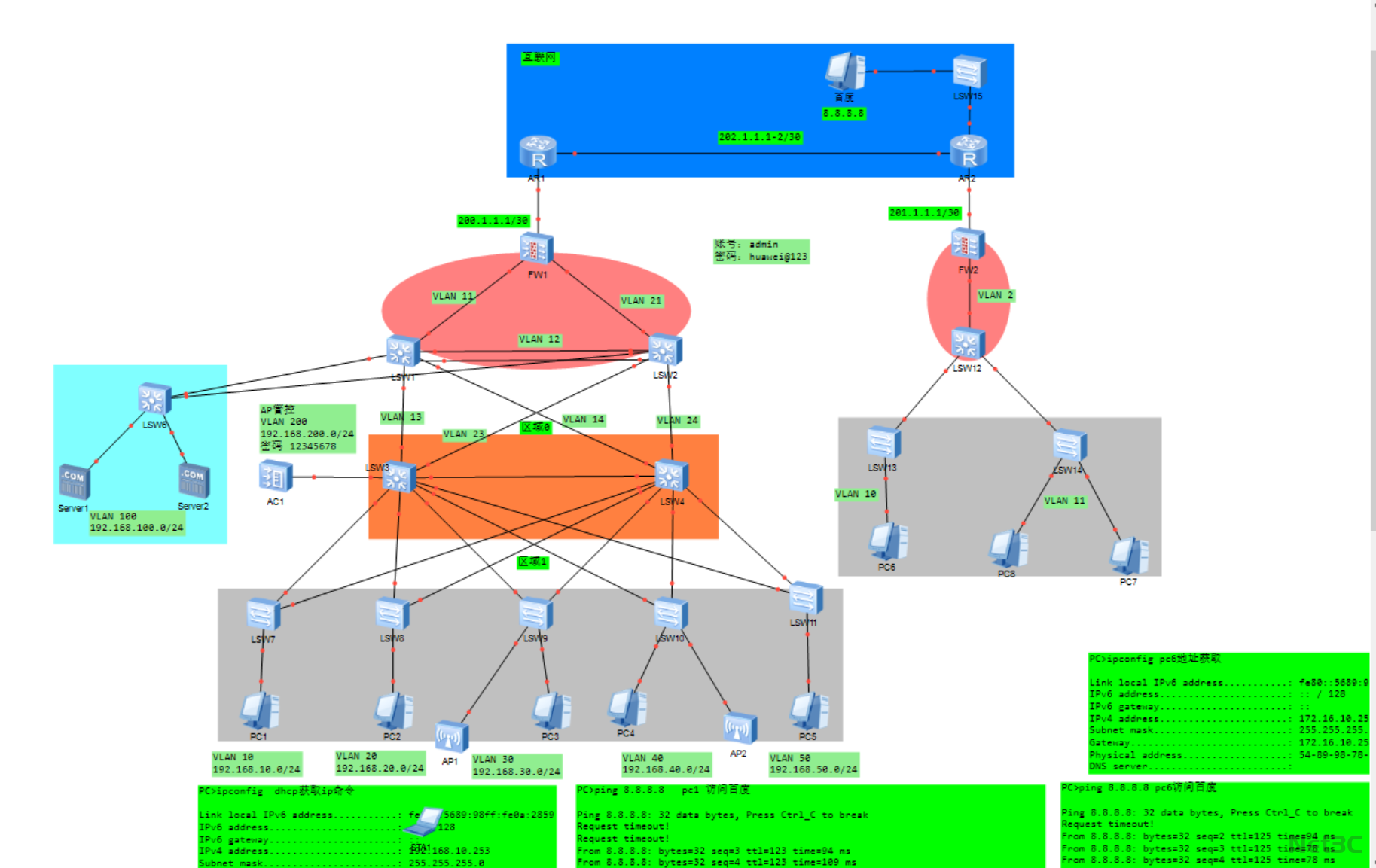

企业双防火墙冗余高可用网络拓扑方案

核心架构

• 双出口互联层

• 双出口路由器（AR1、AR2）连接互联网与双防火墙，实现公网出口冗余与负载均衡，通过动态路由协议实现故障自动切换，保障公网访问稳定性。

• 出口安全层

• 双防火墙（FW1、FW2）作为边界安全节点，配置管理员账号（admin/huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 核心层

• 双核心交换机（LSW1、LSW2）组成冗余架构，通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载全网核心流量转发，连接汇聚层、AC 控制器、服务器区与双出口链路，是整个网络的枢纽节点。

• 汇聚与接入层

• 多区域汇聚交换机（LSW3、LSW4）连接各部门接入层设备，划分 VLAN10-VLAN50 实现部门网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端、无线 AP 与业务系统终端，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• AC 控制器统一管理全企业 AP，实现无线办公全覆盖，支持 SSID 分层配置与接入认证，提升员工网络体验。

• 服务器区部署 Server1、Server2 等核心业务系统，通过独立交换机接入核心层，保障业务系统 7×24 小时稳定运行。

• IPv6 部署层

• 全网支持 IPv6 协议，终端与服务器均配置 IPv6 地址，实现 IPv4/IPv6 双栈运行，满足企业数字化转型与未来网络扩展需求。

关键技术亮点

1. 双出口 + 双防火墙 + 双核心全冗余架构

• 实现公网出口、边界防护、核心交换的三重冗余，保障企业网络 7×24 小时连续运行，满足中大型企业的高可用需求。

• 全场景无线覆盖与 IPv6 部署

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控；全网 IPv6 部署，实现双栈运行，适配未来网络发展趋势。

• 多 VLAN 精细化隔离

• 划分各部门专属 VLAN，避免跨部门流量干扰，保障企业数据安全；服务器区独立 VLAN 隔离，提升核心业务系统的安全性。

• 服务器集群高可用承载

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障业务系统稳定性。

• 可扩展能力强

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长与数字化转型需求。




• 附件

  文件名：

  557.rar

  下载文件

  附件购买

  售价：5 米

  请登录 或 注册购买 免登录购买



  支付后可下载此拓扑图压缩包（拓扑含命令配置），是否含文档以及讲解视频请看拓扑介绍。
