高校多楼宇互联高可用网络拓扑方案

核心架构

• 核心路由层

• 核心路由器 XRZAR1 作为公网出口节点，连接 XRZAR2 与 XRZAR3，通过动态路由协议实现故障自动切换，保障公网访问稳定性。

• XRZAR2 与 XRZAR3 互联形成冗余链路，提升核心网络的可靠性。

• 区域汇聚层

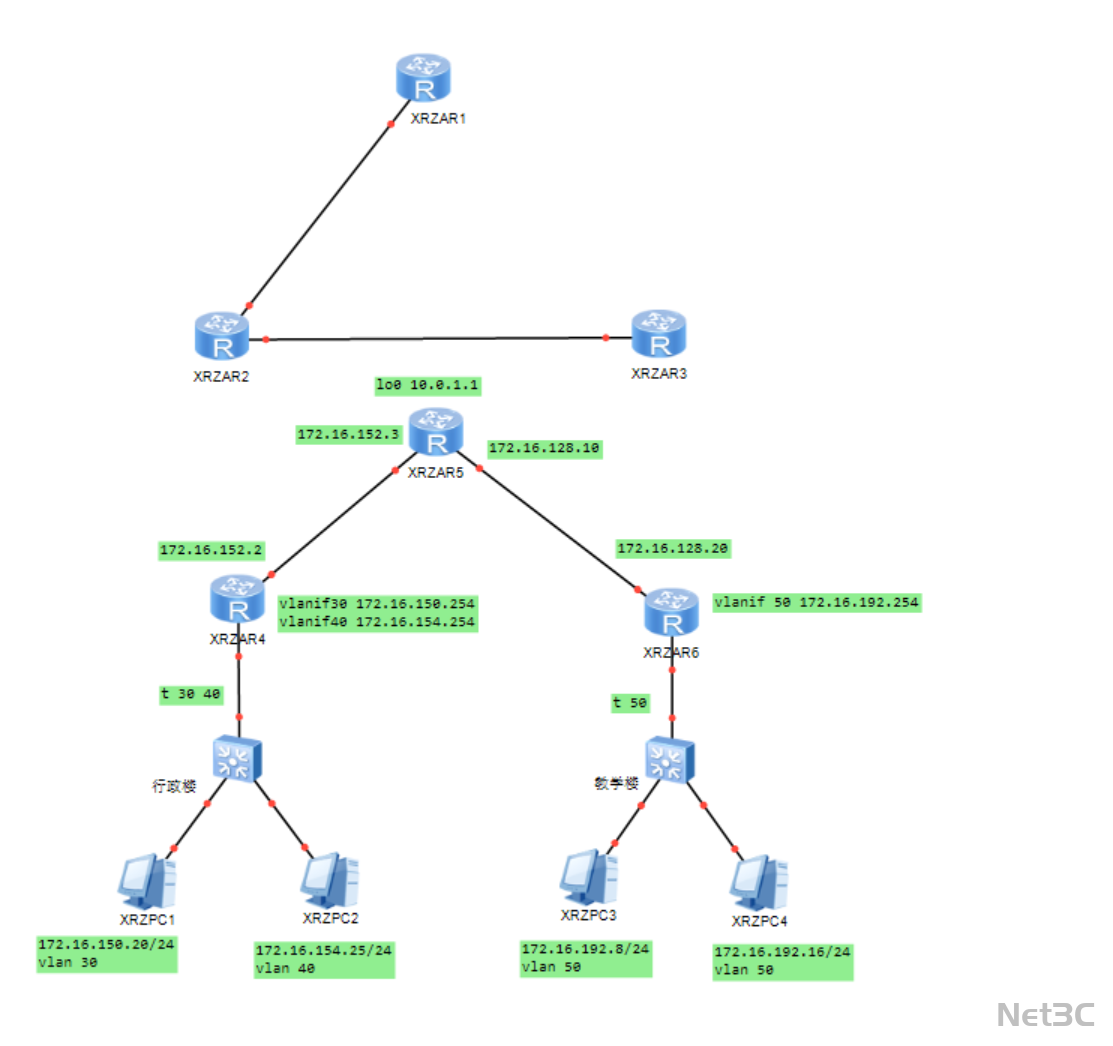

• 汇聚路由器 XRZAR5 作为区域枢纽，连接行政楼（XRZAR4）与教学楼（XRZAR6），采用 172.16.0.0/24 网段作为互联地址，实现跨楼宇流量转发。

• 通过动态路由协议保障区域间通信的高可用与故障自愈。

• 楼宇接入层

• 行政楼与教学楼的接入路由器（XRZAR4、XRZAR6）分别连接楼宇交换机，划分 VLAN30、40、50 实现部门网段隔离，保障不同楼宇的数据安全。

• 接入交换机连接终端设备，支持多终端接入，满足办公与教学场景的网络需求。

• 终端接入层

• PC1-PC4 等终端通过接入交换机接入网络，享受核心路由冗余与多 VLAN 隔离带来的高可用保障，确保教学与办公业务不中断。

关键技术亮点

1. 核心路由冗余与跨楼宇互联

• 核心路由器与汇聚路由器组成冗余互联架构，动态路由协议保障跨楼宇通信的高可用与故障自愈，消除单点故障风险。

• 为行政楼（VLAN30、40）与教学楼（VLAN50）划分专属 VLAN，避免跨楼宇流量干扰，保障教学与办公数据安全，符合高校网络管理规范。

• 采用核心 - 汇聚 - 接入分层设计，预留路由与交换机扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长需求。

• 以极简的设备与链路配置实现高可用效果，平衡成本与可靠性，适合预算有限的中型高校
