企业无线办公高可用网络拓扑方案

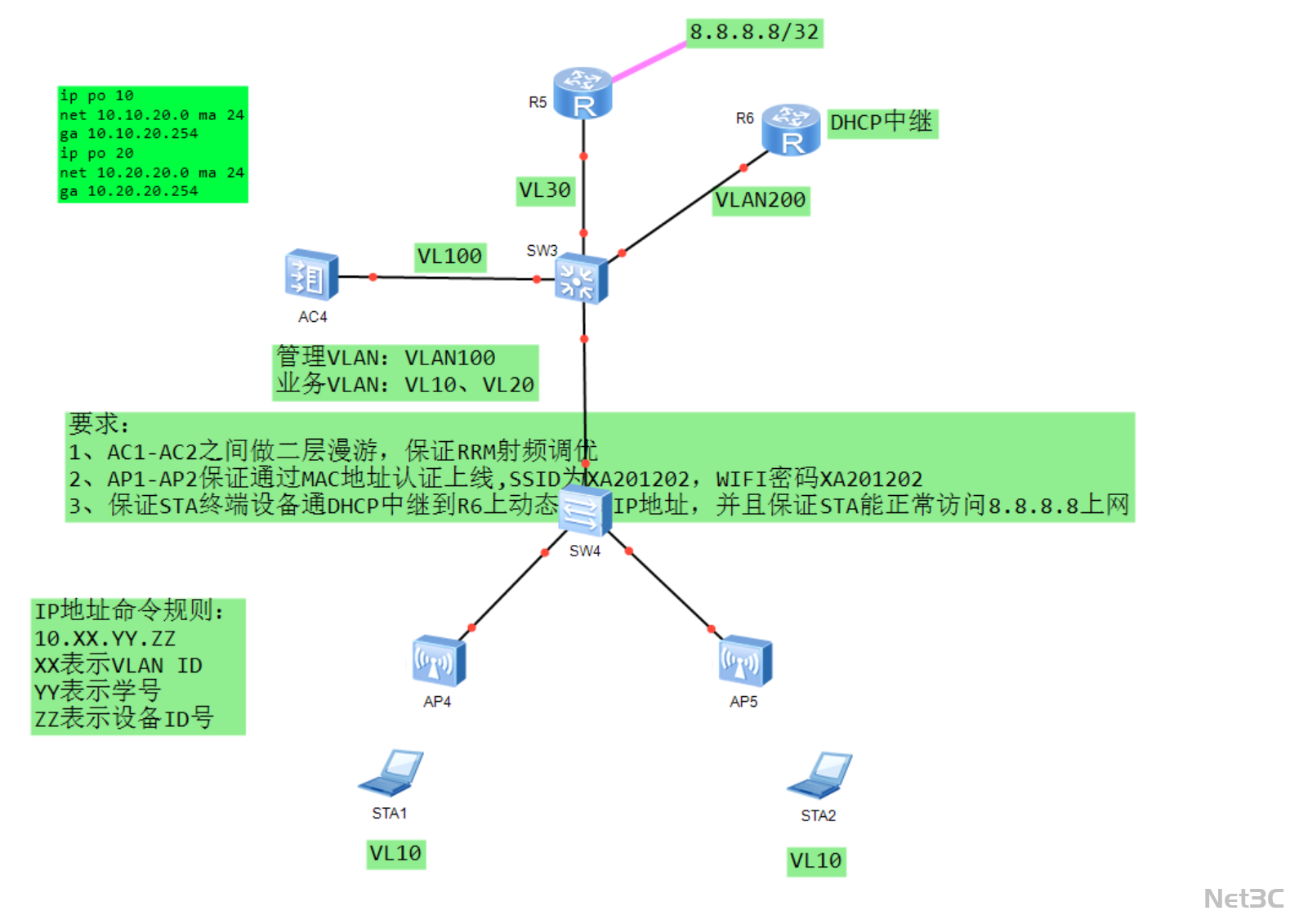

核心架构

• 核心路由层

• 核心路由器 R5 作为公网出口节点，连接汇聚交换机 SW3 与公网地址 8.8.8.8，通过 NAT 转换实现内网终端安全访问公网。

• DHCP 中继路由器 R6 负责为无线终端分配动态 IP 地址，实现跨网段地址管理。

• 汇聚交换层

• 汇聚交换机 SW3 作为网络枢纽，承载核心路由、AC 控制器与接入交换机的流量转发，划分 VLAN30、100、200 实现管理与业务流量隔离。

• VLAN100 为 AC 管理 VLAN，VLAN30 为核心互联 VLAN，VLAN200 为 DHCP 中继 VLAN。

• 无线接入层

• AC 控制器 AC4 通过 VLAN100 与汇聚交换机互联，统一管理 AP4、AP5 等无线接入点，支持二层漫游与 RRM 射频调优，保障无线终端移动时的业务连续性。

• AP 通过 MAC 地址认证上线，SSID 为XA201202，WIFI 密码为XA201202，业务 VLAN 为 VL10、VL20。

• 终端接入层

• 无线终端 STA1、STA2 通过 AP 接入网络，通过 DHCP 中继从 R6 获取动态 IP 地址（遵循 10.XX.YY.ZZ 规则），并可正常访问公网地址 8.8.8.8。

关键技术亮点

1. AC+AP 二层漫游与 RRM 调优

• 支持无线终端在不同 AP 间无缝二层漫游，RRM 射频调优自动优化信道与功率，提升无线网络稳定性与用户体验。

• AP 通过 MAC 地址认证上线，结合统一 SSID 与密码管理，提升无线网络的安全性与可管理性。

• 通过 DHCP 中继实现跨网段动态 IP 分配，遵循 10.XX.YY.ZZ 地址规则，简化网络地址规划与管理。

• 预留 AC 与 AP 扩展端口，后续可新增无线接入点或防火墙模块，满足企业业务增长与无线覆盖扩展需求
