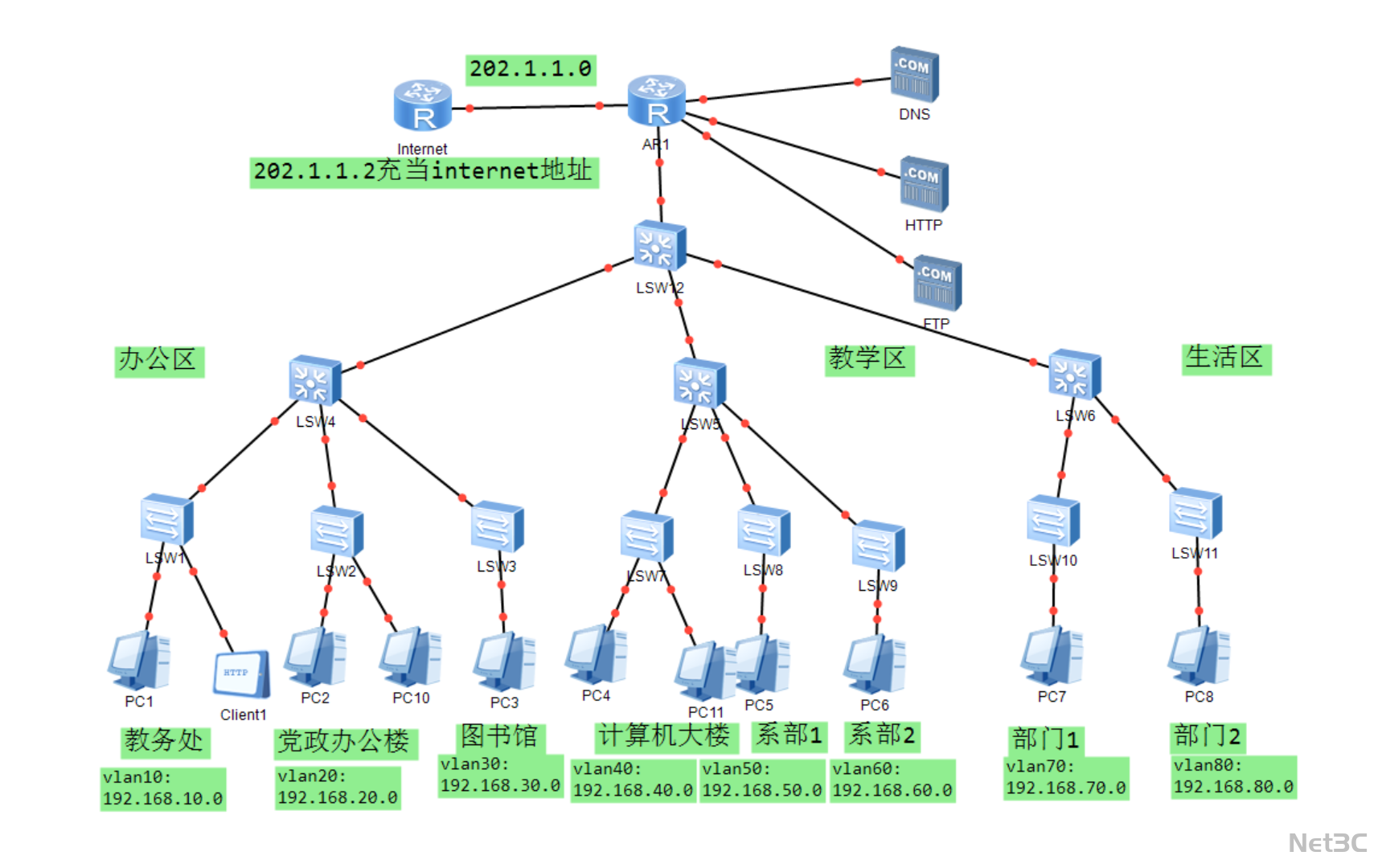

高校多区域高可用校园网拓扑方案

核心架构

• 公网接入层

• 核心路由器 AR1 作为公网出口节点，连接互联网与核心交换机 LSW12，通过 NAT 转换实现内网终端安全访问公网。

• 提供固定公网地址（202.1.1.2），保障外网用户访问校内服务器资源的稳定性。

• 核心交换层

• 核心交换机 LSW12 作为网络枢纽，承载公网、服务器区与多区域的核心流量转发，配置 STP 协议避免二层环路。

• 连接办公区、教学区、生活区的汇聚交换机，是整个网络的流量中枢。

• 多区域汇聚与接入层

• 三大区域（办公区、教学区、生活区）通过独立汇聚交换机（LSW4、LSW5、LSW6）接入核心层。

• 接入交换机连接各部门终端，划分 VLAN10-VLAN80 实现部门网段隔离，保障不同区域的数据安全。

• 服务器区

• 部署 DNS、HTTP、FTP 等核心业务服务器，通过独立链路接入核心路由器，保障教学资源与服务的 7×24 小时稳定运行。

• 配置防火墙策略限制非法访问，提升服务器安全性。

关键技术亮点

1. 分层架构与核心冗余

• 采用核心 - 汇聚 - 接入经典分层设计，核心交换机通过多链路连接汇聚层，保障网络架构的高可用与可扩展性。

• 为教务处、计算机大楼等部门划分专属 VLAN，避免跨区域流量干扰，保障教学数据安全，符合高校网络管理规范。

• 固定公网地址保障外网访问稳定性，服务器区双链路接入核心层，结合防火墙防护，保障核心业务系统的可靠性。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长需求。
