超大型企业多区域互联高可用网络拓扑方案

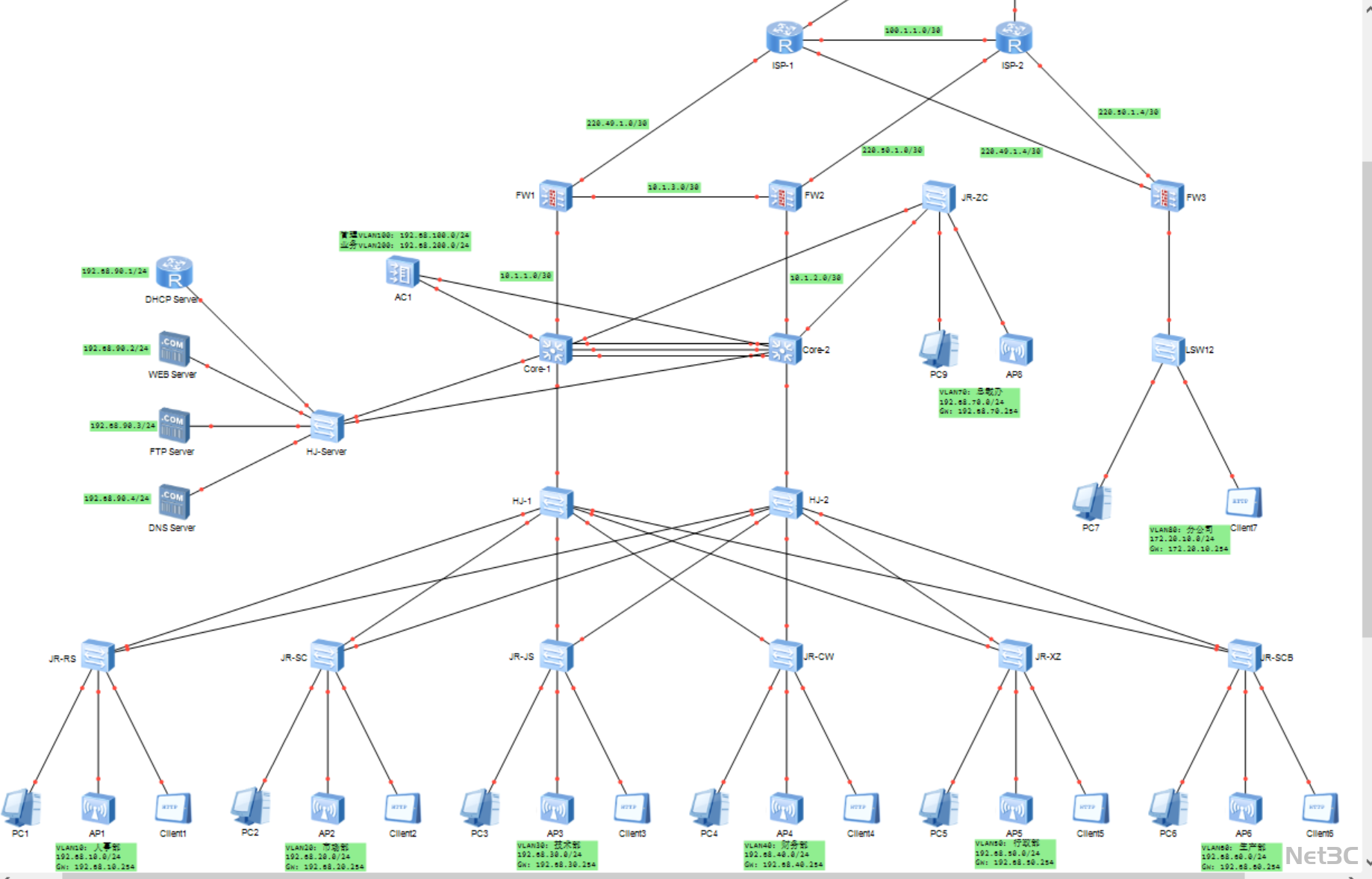

核心架构

• 双运营商接入层

• 同时接入 ISP1、ISP2 双运营商链路，实现公网带宽冗余与故障自动切换，保障企业跨区域访问公网的稳定性。

• 出口安全层

• 三防火墙（FW1、FW2、FW3）作为边界安全节点，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 核心层

• 双核心交换机（Core-1、Core-2）组成冗余架构，通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载全网核心流量转发，连接汇聚层、AC 控制器、服务器区与双运营商出口链路，是整个网络的枢纽节点。

• 多区域汇聚与接入层

• 多区域汇聚交换机（H-1、H-2 等）连接各区域接入层设备，划分 VLAN 实现区域网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端、无线 AP 与业务系统终端，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• AC 控制器统一管理全企业 AP，实现无线办公全覆盖，支持 SSID 分层配置与接入认证，提升员工网络体验。

• 多系统服务器区部署 DHCP、WEB、FTP、DNS 等核心业务系统，通过独立交换机接入核心层，保障业务系统 7×24 小时稳定运行。

关键技术亮点

1. 双运营商 + 三防火墙 + 双核心全冗余架构

• 实现公网出口、边界防护、核心交换的三重冗余，保障企业网络 7×24 小时连续运行，满足超大型企业的高可用需求。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离与安全策略，提升无线网络的安全性与体验。

• 划分各区域专属 VLAN，避免跨区域流量干扰，保障企业数据安全；服务器区独立 VLAN 隔离，提升核心业务系统的安全性。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 DHCP、WEB 等系统的稳定性。

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多区域接入，满足企业业务增长与未来数字化转型的扩展需求。
