企业双分支互联高可用网络拓扑方案

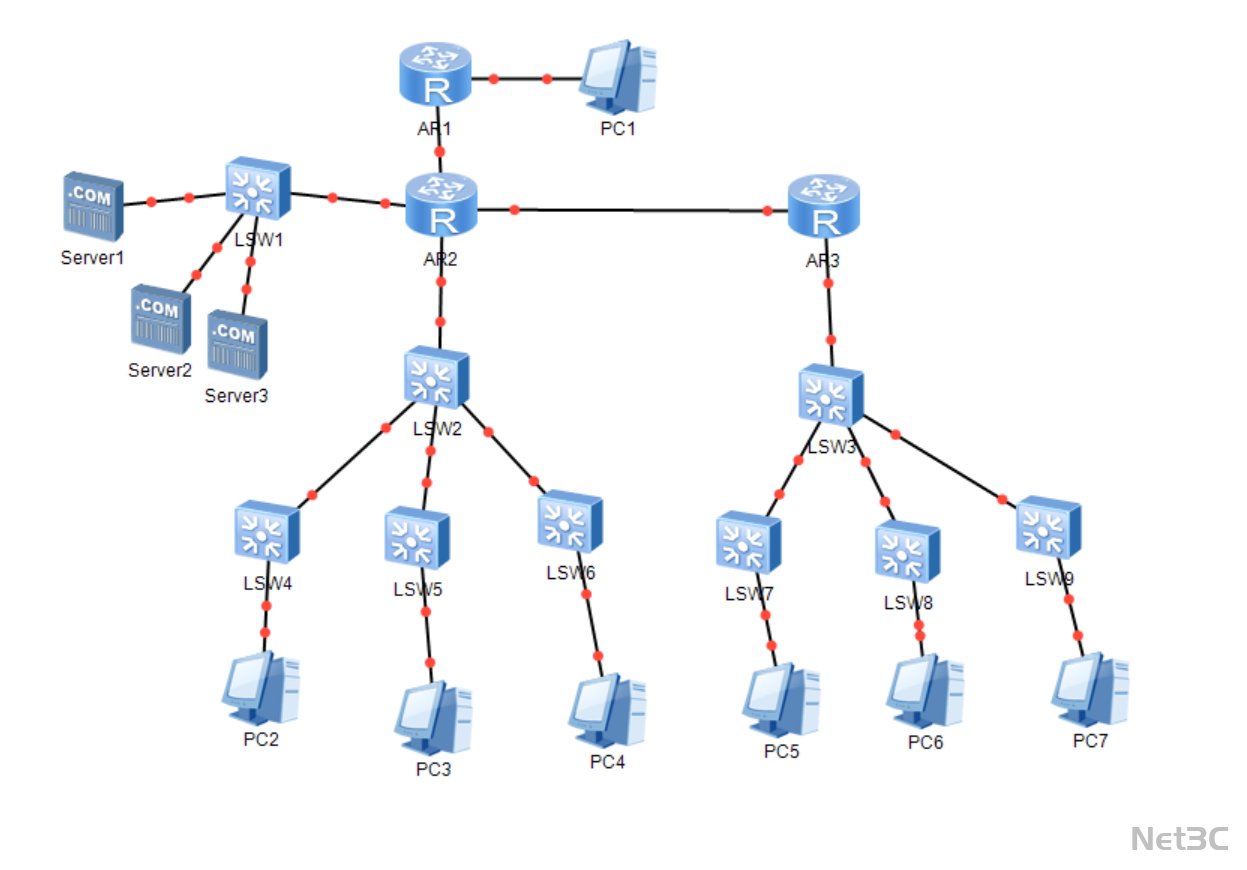

核心架构

• 多出口互联层

• 双出口路由器（AR1、AR2）组成冗余架构，通过动态路由协议实现故障自动切换，保障公网访问的稳定性。

• 连接双区域核心路由器（AR2、AR3），实现总部与分支的动态路由互联，提升跨区域通信可靠性。

• 双区域核心层

• 双区域核心交换机（LSW2、LSW3）分别承载两个分支的核心流量转发，连接接入层与核心路由器，是区域网络的枢纽节点。

• 配置 STP 协议避免二层环路，保障区域内流量的高可靠传输。

• 接入与服务区

• 接入交换机（LSW4-LSW9）连接各部门终端，划分 VLAN 实现部门网段隔离，保障不同部门的数据安全。

• 核心业务服务器（Server1-3）通过独立交换机（LSW1）接入核心层，部署在专属网段，保障业务系统 7×24 小时稳定运行。

关键技术亮点

1. 多出口路由冗余备份

• 双出口路由器通过动态路由协议实现故障自动切换，避免单出口中断影响全网公网访问，提升网络可靠性。

• 双区域核心路由器通过动态路由协议实现互联，支持分支间的稳定通信与故障自愈，满足企业跨区域办公需求。

• 采用核心 - 汇聚 - 接入分层交换架构，接入层划分部门专属 VLAN，实现流量隔离与访问控制，保障企业数据安全。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障业务系统稳定性。

• 预留路由器与交换机扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长需求。
