超大型高校全场景融合高可用校园网拓扑方案

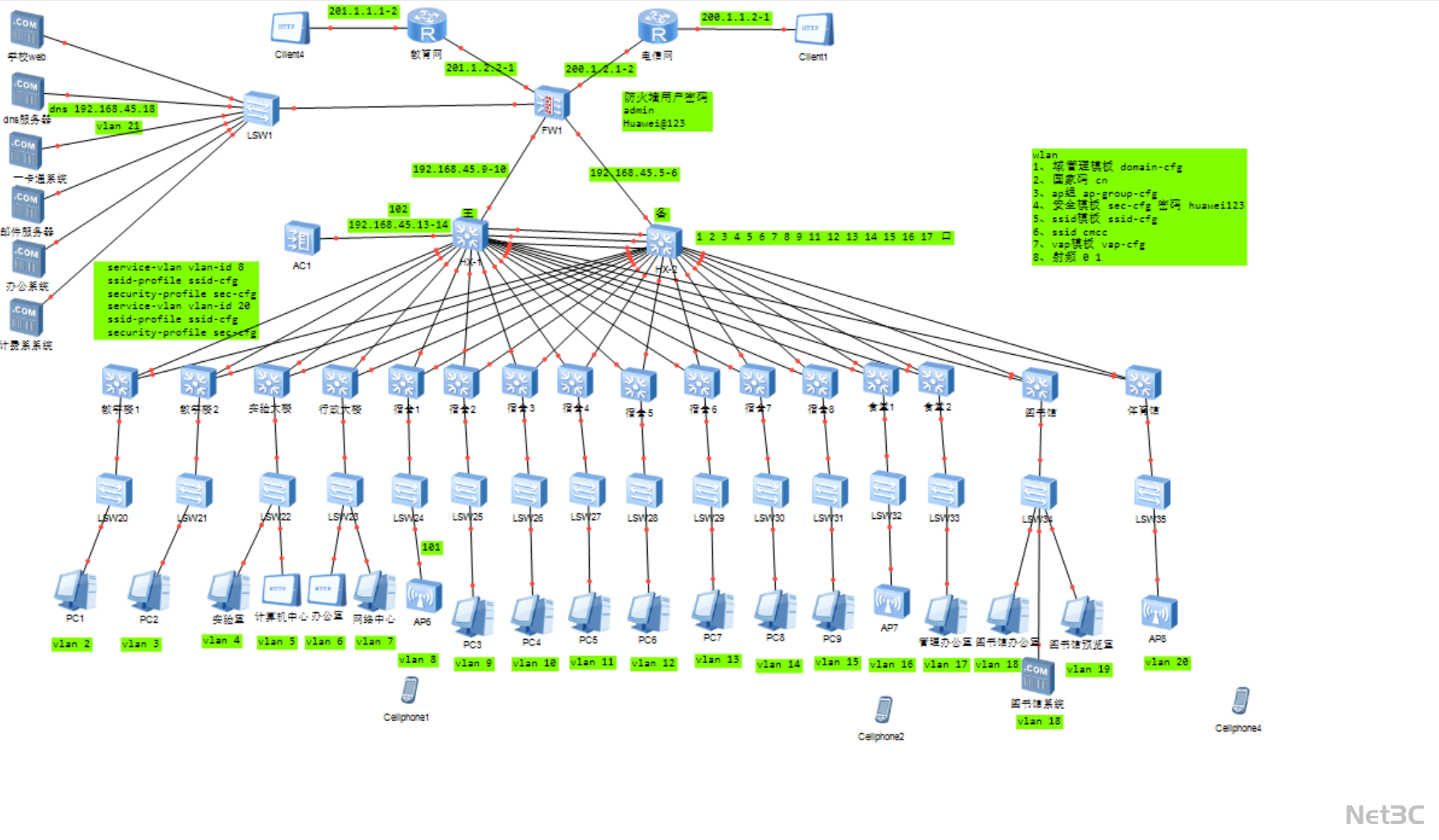

核心架构

• 双公网出口层

• 同时接入教育网与电信网双公网出口，实现带宽冗余与故障自动切换，保障师生访问公网与教育资源的稳定性。

• 出口安全层

• 防火墙 FW1 作为边界安全节点，配置管理员账号（admin/Huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 核心层

• 双核心交换机组成冗余架构，通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载全校核心流量转发，连接汇聚层、AC 控制器、服务器区与双公网出口链路，是整个网络的枢纽节点。

• 汇聚与接入层

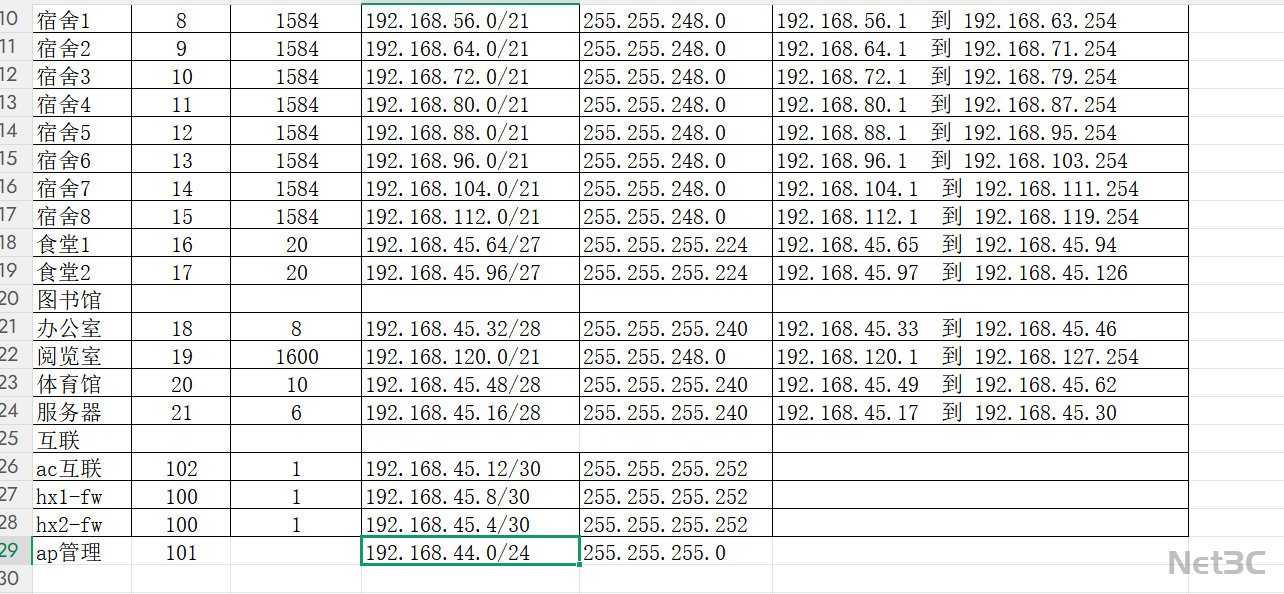

• 多楼宇汇聚交换机（教学楼、实验楼等）连接各楼宇接入层设备，划分 VLAN2-VLAN20 实现楼宇网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端、无线 AP 与业务系统终端，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• AC 控制器统一管理全校园 AP，实现无线办公与生活上网全覆盖，支持 SSID 分层配置与接入认证，提升师生网络体验。

• 多系统服务器区部署学校 WEB、DNS、一卡通、邮件等核心业务系统，通过独立交换机接入核心层，保障教学业务系统 7×24 小时稳定运行。

关键技术亮点

1. 双公网出口 + 双防火墙 + 双核心全冗余架构

• 实现公网出口、边界防护、核心交换的三重冗余，保障校园网络 7×24 小时连续运行，满足超大型高校的高可用需求。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离与安全策略，提升无线网络的安全性与体验。

• 划分教学楼、实验楼等专属 VLAN，避免跨楼宇流量干扰，保障教学数据安全；服务器区独立 VLAN 隔离，提升核心业务系统的安全性。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 WEB、一卡通等系统的稳定性。

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长与未来智慧校园的扩展需求。
