高校全场景高可用校园网拓扑方案

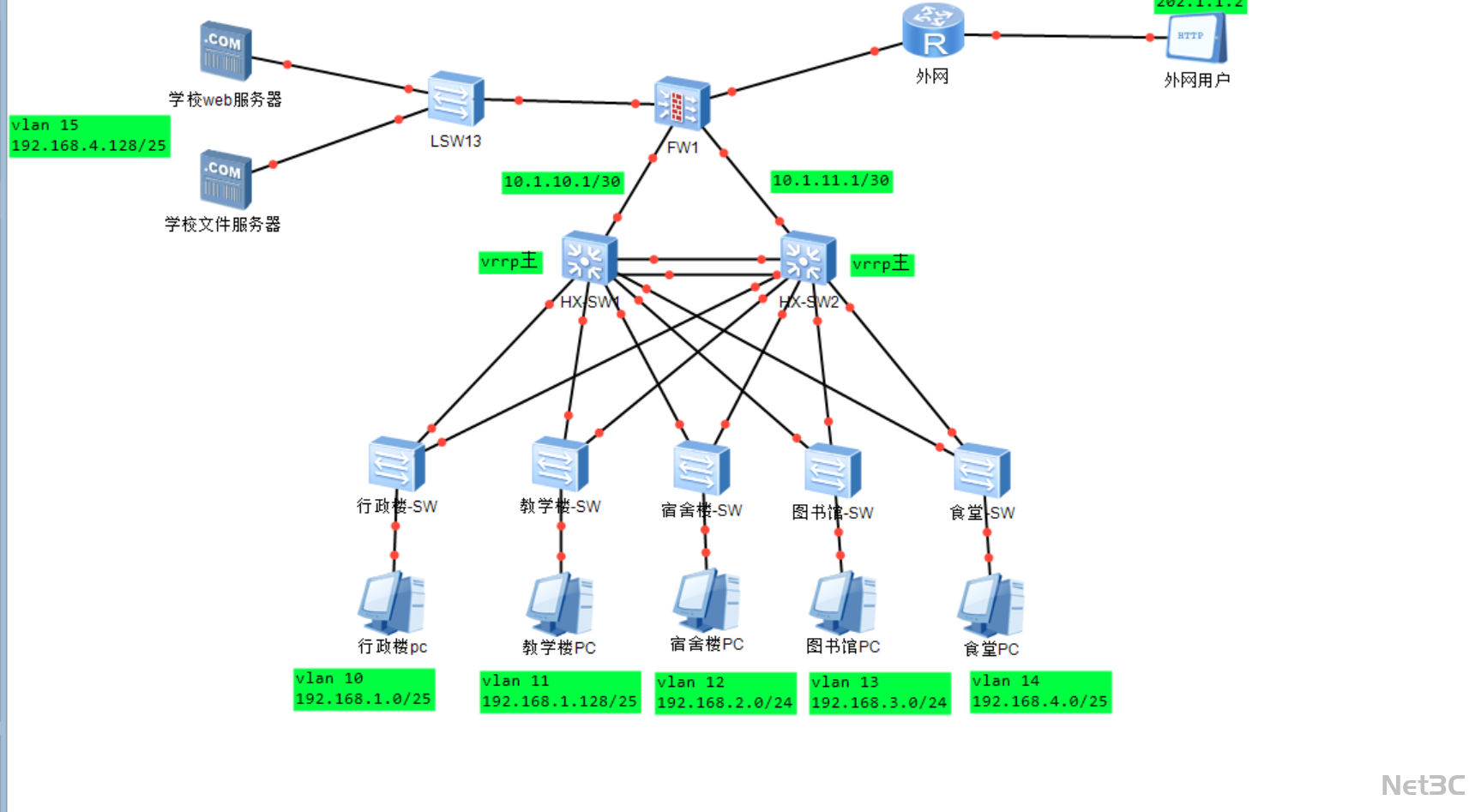

核心架构

• 出口安全层

• 防火墙 FW1 作为边界安全节点，连接外网出口路由器与双核心交换机，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射，实现外网用户访问校内 WEB 服务器，同时保障内网终端安全访问公网。

• 核心层

• 双核心交换机（HX-SW1、HX-SW2）组成冗余架构，通过 VRRP 协议实现网关备份，结合多链路聚合实现流量负载均衡，保障核心链路零中断。

• 承载全校核心流量转发，连接汇聚层、服务器区与外网链路，是整个网络的枢纽节点。

• 汇聚与接入层

• 多楼宇汇聚交换机（行政楼 - SW、教学楼 - SW 等）连接各楼宇接入终端，划分 VLAN10-VLAN15 实现楼宇网段隔离，保障不同区域的流量安全。

• 接入终端（行政楼 PC、教学楼 PC 等）通过汇聚交换机接入核心层，满足全场景有线接入需求。

• 服务器区

• 学校 WEB 服务器、文件服务器部署在专属 VLAN15（192.168.4.128/25），通过独立交换机（LSW13）接入核心层，保障教学业务系统 7×24 小时稳定运行。

• 配置防火墙策略限制非法访问，提升服务器安全性。

关键技术亮点

1. 双核心 VRRP 冗余与多链路聚合

• 核心层采用双设备 + 多链路冗余，VRRP 协议实现网关备份，任意单设备或链路故障时，流量可自动切换至备用路径，保障核心网络零中断。

• 多楼宇 VLAN 精细化隔离

• 划分行政楼、教学楼等专属 VLAN，避免跨楼宇流量干扰，保障教学数据安全；服务器区独立 VLAN 隔离，提升核心业务系统的安全性。

• 防火墙边界安全防护

• 防火墙配置精细化访问规则，拦截非法流量与攻击，结合 NAT 转换实现外网用户访问校内资源，保障网络出口的安全性与可控性。

• 服务器集群高可用承载

• 核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 WEB、文件等系统的稳定性。

• 可扩展能力强

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长需求。
