高校全场景融合高可用校园网拓扑方案

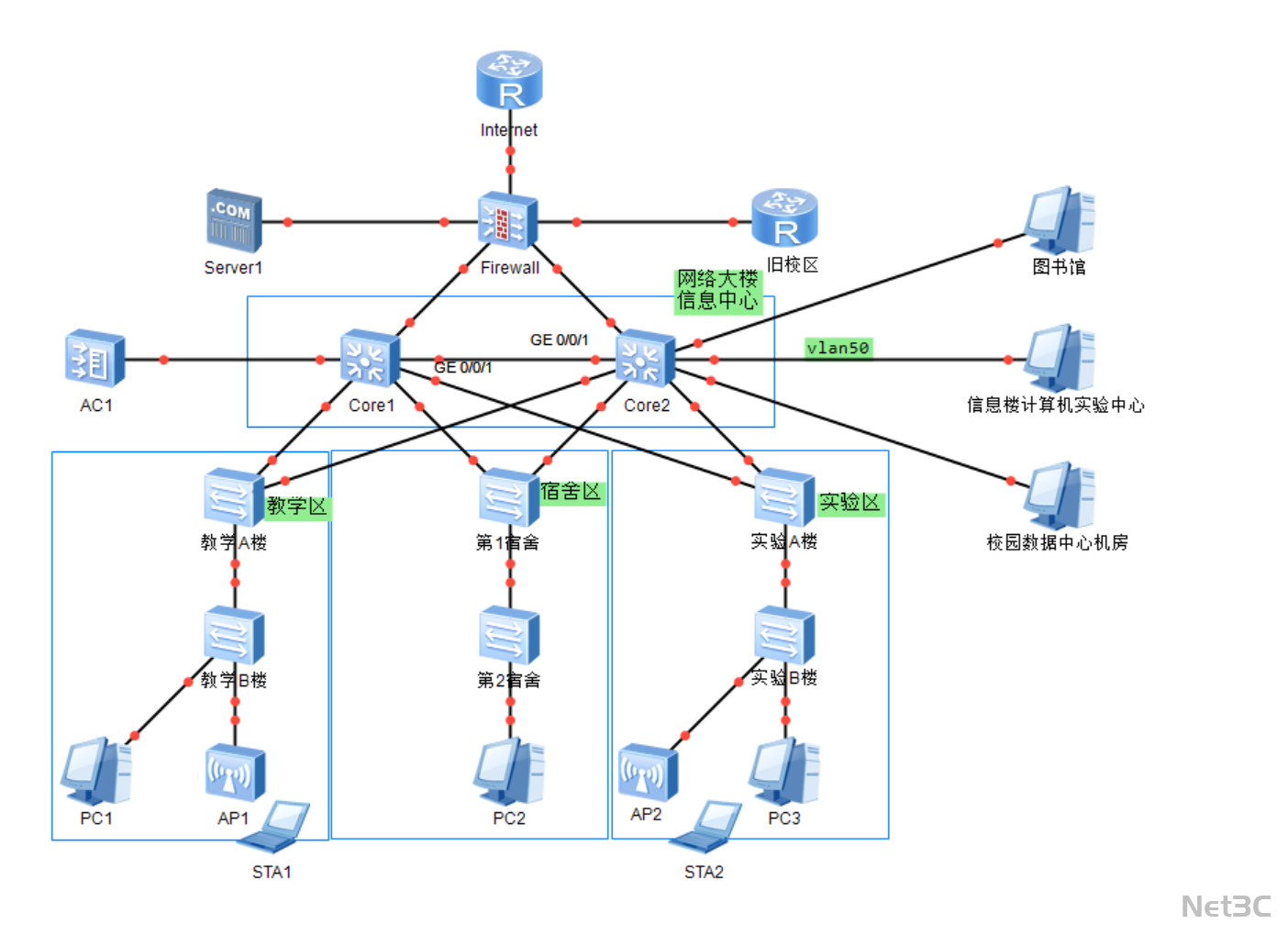

核心架构

• 出口安全层

• 防火墙作为边界安全节点，连接互联网出口路由器与双核心交换机，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 转换，保障内网终端安全访问公网，并支持与旧校区的互联。

• 核心层（网络大楼信息中心）

• 双核心交换机（Core1、Core2）组成冗余架构，通过多链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载全校核心流量转发，连接汇聚层、AC 控制器、服务器区与旧校区互联链路，是整个网络的枢纽节点。

• 汇聚与接入层

• 教学区、宿舍区、实验区通过独立的汇聚交换机接入核心层，划分 VLAN 实现区域网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端与无线 AP，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• AC 控制器统一管理全校园 AP，实现无线办公与生活上网全覆盖，支持 SSID 分层配置与接入认证，提升师生网络体验。

• 核心业务服务器（Server1）与校园数据中心机房通过独立链路接入核心层，保障教务、办公等系统 7×24 小时稳定运行。

• 旧校区互联层

• 旧校区通过独立路由器接入核心层，实现与主校区的动态路由互联，保障旧校区师生访问主校区资源的稳定性。

关键技术亮点

1. 双核心冗余与链路聚合

• 核心层采用双设备 + 多链路冗余，结合动态路由协议实现流量负载均衡与故障自动切换，保障核心网络零中断。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离提升无线网络的安全性与体验。

• 划分教学区、宿舍区、实验区等专属 VLAN，避免跨区域流量干扰，保障教学数据安全。

• 核心业务服务器与数据中心部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障业务系统稳定性。

• 支持旧校区动态路由互联，预留大量设备扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长需求。
