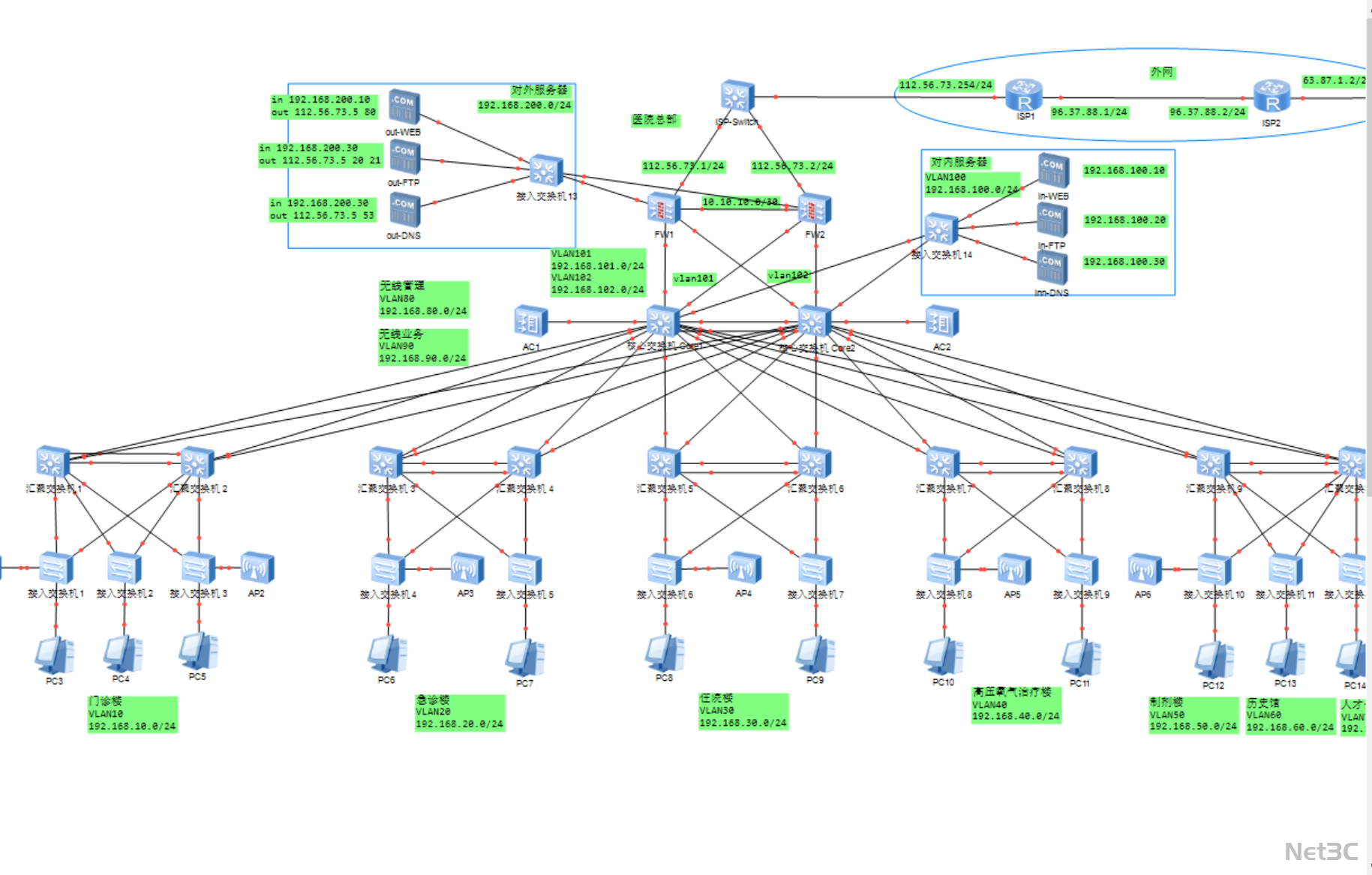

大型三甲医院全场景高可用医疗网络拓扑方案

核心架构

• 双运营商接入层

• 同时接入 ISP1、ISP2 双运营商链路，实现公网带宽冗余与故障自动切换，保障远程会诊、互联网医疗等业务的连续性。

• 出口安全层

• 双防火墙（FW1、FW2）作为边界安全节点，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 映射与攻击防护，保障内网终端安全访问公网，同时拦截非法流量与恶意攻击。

• 核心交换层

• 双核心交换机（核心交换机 1、核心交换机 2）组成冗余架构，通过多链路聚合（Eth-Trunk）实现流量负载均衡，结合 MSTP+VRRP 协议保障核心链路零中断。

• 承载全院核心流量转发，连接汇聚层、AC 控制器与内外网服务器区，是整个网络的枢纽节点。

• 汇聚与接入层

• 多科室汇聚交换机（汇聚交换机 1-9）连接门诊、急诊、住院等区域的接入层设备，划分 VLAN10-VLAN60 实现科室网段隔离，保障不同科室的医疗数据安全。

• 接入交换机连接医疗终端、PC 与无线 AP，支持 POE 供电，满足全场景有线与无线接入需求。

• 内外网服务器与无线区

• 外网服务器区部署对外 WEB、FTP、DNS 服务器，通过 NAT 映射提供互联网服务；内网服务器区部署 HIS、PACS 等核心医疗系统，通过双链路接入核心层，保障业务高可用。

• 双 AC 控制器（AC1、AC2）统一管理全院 AP，实现无线查房、移动办公全覆盖，支持 SSID 分层配置与接入认证，提升医护人员工作效率。

关键技术亮点

1. 双运营商 + 双防火墙 + 双核心全冗余架构

• 实现公网出口、边界防护、核心交换的三重冗余，保障医疗业务零中断，满足医院 “7×24 小时” 连续运行的要求。

• 划分门诊、急诊、住院等专属 VLAN，避免跨科室流量干扰，保障医疗数据的安全性与可控性，符合医疗行业数据合规要求。

• 内外网服务器区物理隔离，核心医疗系统通过双链路接入核心层，结合防火墙策略限制非法访问，保障 HIS、PACS 等系统的稳定性与安全性。

• 双 AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离提升无线网络的安全性与体验，满足移动查房、无线办公等场景需求。

• 预留大量交换机与路由器扩展端口，后续可新增医疗终端、无线 AP 或更多科室接入，满足医院业务增长与未来智慧医疗的扩展需求。
