企业标准三层架构高可用网络拓扑方案（带配置）

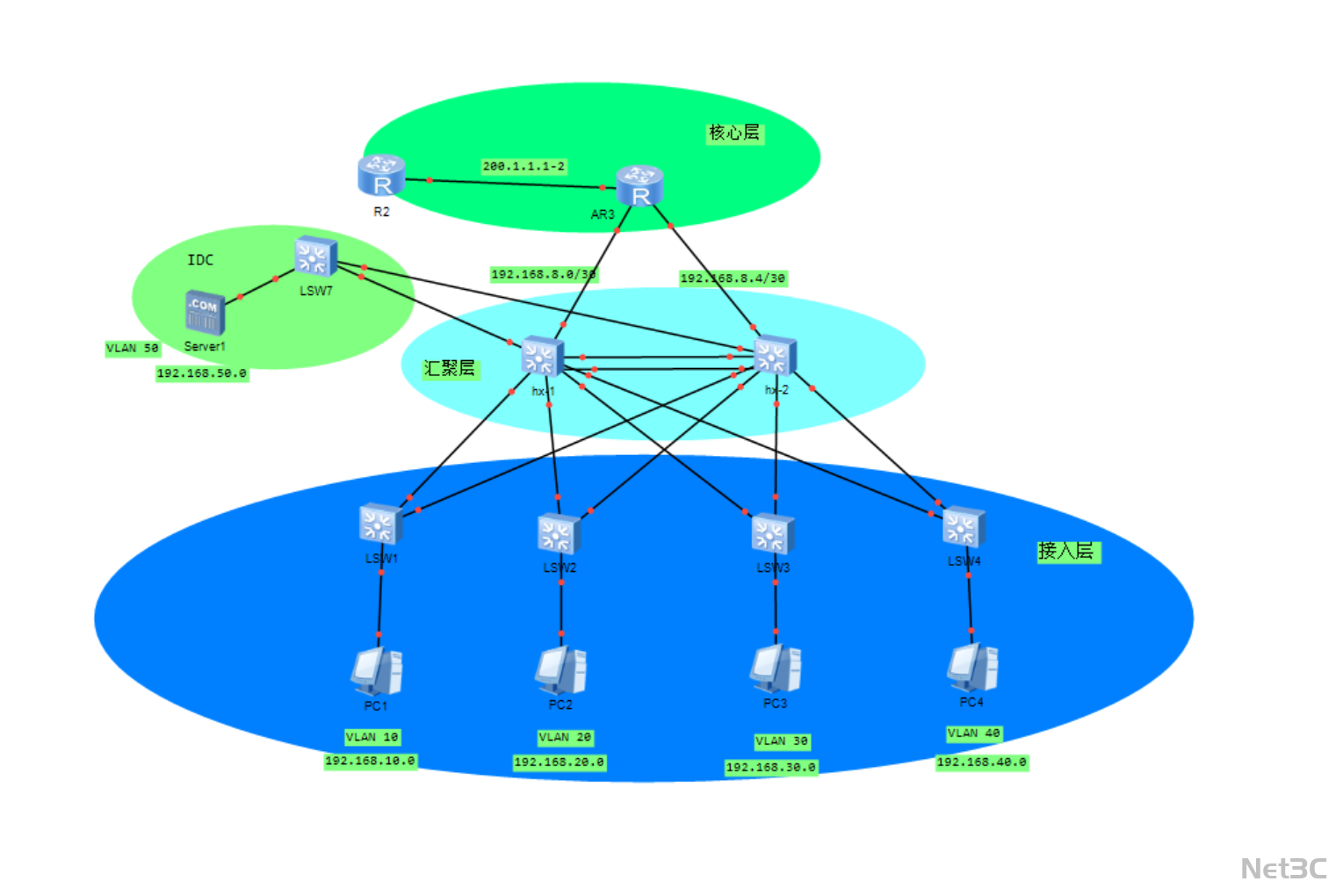

核心架构

• 核心层（绿色区域）

• 双核心路由器（R2、AR3）组成冗余架构，通过动态路由协议实现故障自动切换，保障公网访问与内部核心流量的高可用。

• 连接汇聚层与 IDC 服务器区，是整个网络的枢纽节点。

• 汇聚层（浅蓝色区域）

• 双汇聚交换机（hx1、hx2）通过多链路聚合（Eth-Trunk）实现流量负载均衡，结合 MSTP 协议避免二层环路。

• 承载核心层与接入层的流量转发，配置 VLAN 映射与访问控制策略，实现网段隔离与流量管控。

• 接入层（蓝色区域）

• 接入交换机（LSW1-LSW4）连接各部门终端，划分 VLAN10-VLAN40 实现部门网段隔离，保障不同部门的数据安全。

• 支持 POE 供电，满足 IP 电话、无线 AP 等设备的接入需求。

• IDC 服务器区（浅绿色区域）

• 核心业务服务器（Server1）部署在专属 VLAN50，通过独立链路接入核心层，保障业务系统 7×24 小时稳定运行。

• 配置防火墙策略限制非法访问，提升服务器安全性。

关键技术亮点

1. 标准三层架构与核心层冗余

• 采用核心 - 汇聚 - 接入经典分层设计，核心层双设备冗余，保障网络架构的高可用与可扩展性。

• 汇聚层多链路聚合实现流量负载均衡，提升网络带宽与可靠性，避免单链路故障影响业务。

• 接入层划分 VLAN10-VLAN40，为不同部门分配独立网段，结合汇聚层策略实现跨 VLAN 访问控制，保障企业数据安全。

• 核心业务服务器部署在专属 IDC 区域，通过双链路接入核心层，结合防火墙防护，保障业务系统的稳定性与安全性。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长需求。

The End
