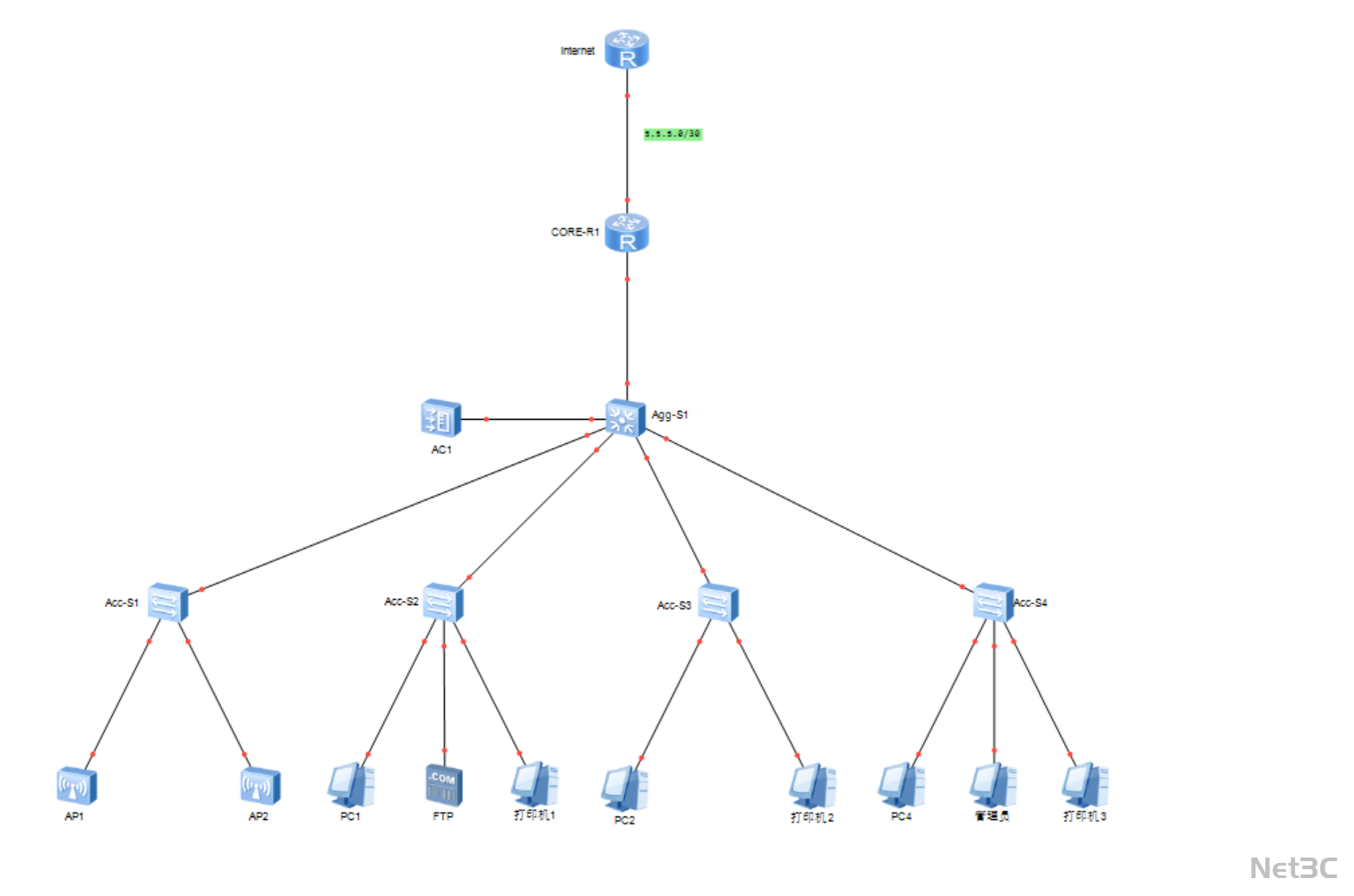

中小型企业单核心高可用网络拓扑方案

`·

核心架构

• 互联网接入层

• 核心路由器（CORE-R1）作为互联网出口节点，连接公网与汇聚交换机，通过 NAT 转换实现内网终端安全访问互联网。

• 支持动态路由协议，保障公网访问的稳定性。

• 核心汇聚层

• 汇聚交换机（Agg-S1）作为网络枢纽，承载核心路由、AC 控制器与所有接入层流量的转发，是整个网络的核心节点。

• 配置链路聚合与 STP 协议，避免二层环路，提升网络可靠性。

• 接入层

• 多台接入交换机（Acc-S1~Acc-S4）连接各部门终端、无线 AP 与服务器，划分 VLAN 实现部门网段隔离，保障不同部门的数据安全。

• 支持 POE 供电，满足无线 AP 与 IP 电话等设备的接入需求。

• 无线与服务区

• AC 控制器统一管理全企业 AP，实现无线办公全覆盖，支持 SSID 分层配置与接入认证，提升移动办公体验。

• FTP 等核心业务服务器通过接入交换机接入网络，划分专属 VLAN 保障业务系统的稳定性与安全性。

关键技术亮点

1. 单核心高可靠设计

• 汇聚交换机采用链路聚合与 STP 防环路协议，结合核心路由的冗余备份，保障核心网络的高可用，降低部署成本。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离提升无线网络的安全性与体验。

• 划分部门专属 VLAN，实现流量隔离与访问控制，避免跨部门数据泄露，保障企业数据安全。

• 核心业务服务器部署在专属 VLAN，通过双链路接入汇聚层，保障业务系统 7×24 小时稳定运行。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长需求。

The End
