超大型企业全场景融合高可用网络拓扑方案

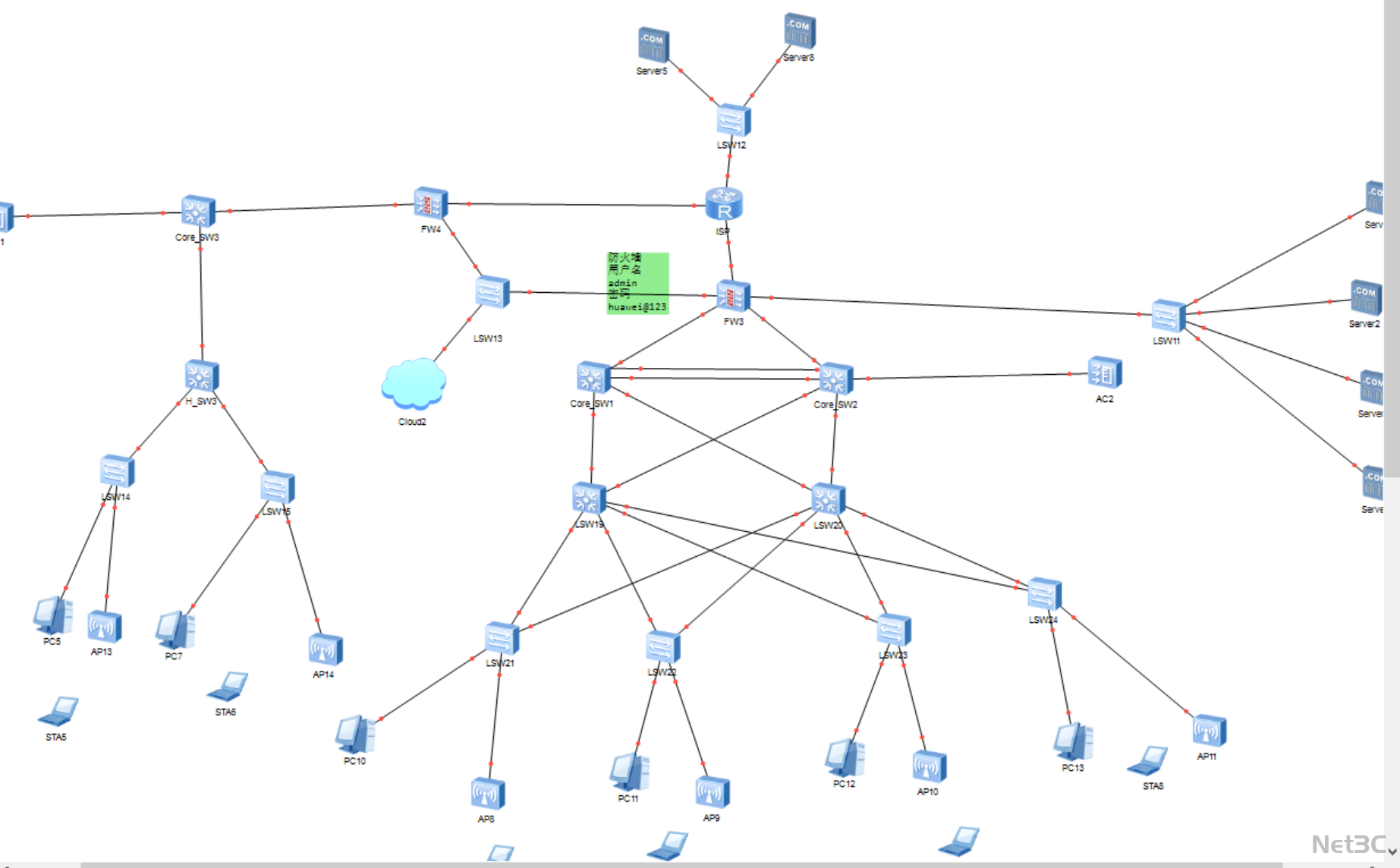

核心架构

• 出口安全层

• 多台防火墙（FW3、FW4）作为边界安全节点，配置管理员账号（admin/huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 连接 ISP 公网路由器与核心交换机，通过动态路由协议实现多出口流量负载均衡与故障自动切换。

• 核心交换层

• 双核心交换机（Core_SW1、Core_SW2）组成冗余架构，通过多链路聚合实现流量负载均衡，结合 MSTP+VRRP 协议保障核心链路零中断。

• 承载全网核心流量转发，连接汇聚层、AC 控制器与服务器区，是整个网络的枢纽节点。

• 汇聚与接入层

• 多台汇聚交换机承载各区域接入层设备，划分 VLAN 实现部门网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端与无线 AP，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线与服务区

• 多台 AC 控制器统一管理全企业 AP，实现无线办公全覆盖，支持 SSID 分层配置与接入认证，提升移动办公体验与安全性。

• 多台核心业务服务器（Server5、Server8 等）通过独立交换机接入核心层，划分专属 VLAN 保障业务系统 7×24 小时稳定运行。

• 多区域互联层

• 跨区域网络通过 Core_SW3 与总部核心层互联，实现多区域的高可用通信，满足企业跨地域办公需求。

关键技术亮点

1. 双核心 + 多链路全冗余架构

• 核心层采用双设备 + 多链路冗余，结合动态路由与 MSTP+VRRP 协议，实现设备、链路、网关的三重冗余，保障网络零中断。

• 配置多台防火墙实现出口冗余与安全防护，精细化访问规则拦截非法流量与攻击，结合 NAT 转换保障内网终端安全访问公网。

• 多 AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离提升无线网络的安全性与体验。

• 划分部门专属 VLAN 实现流量隔离，核心业务服务器部署在专属网段，通过双链路接入核心层，保障业务系统高可用。

• 预留大量设备扩展端口，后续可新增无线 AP、防火墙模块或更多区域接入，满足超大型企业长期业务增长需求。
