集团型企业总部 - 异地分支互联高可用网络拓扑方案（带视频）

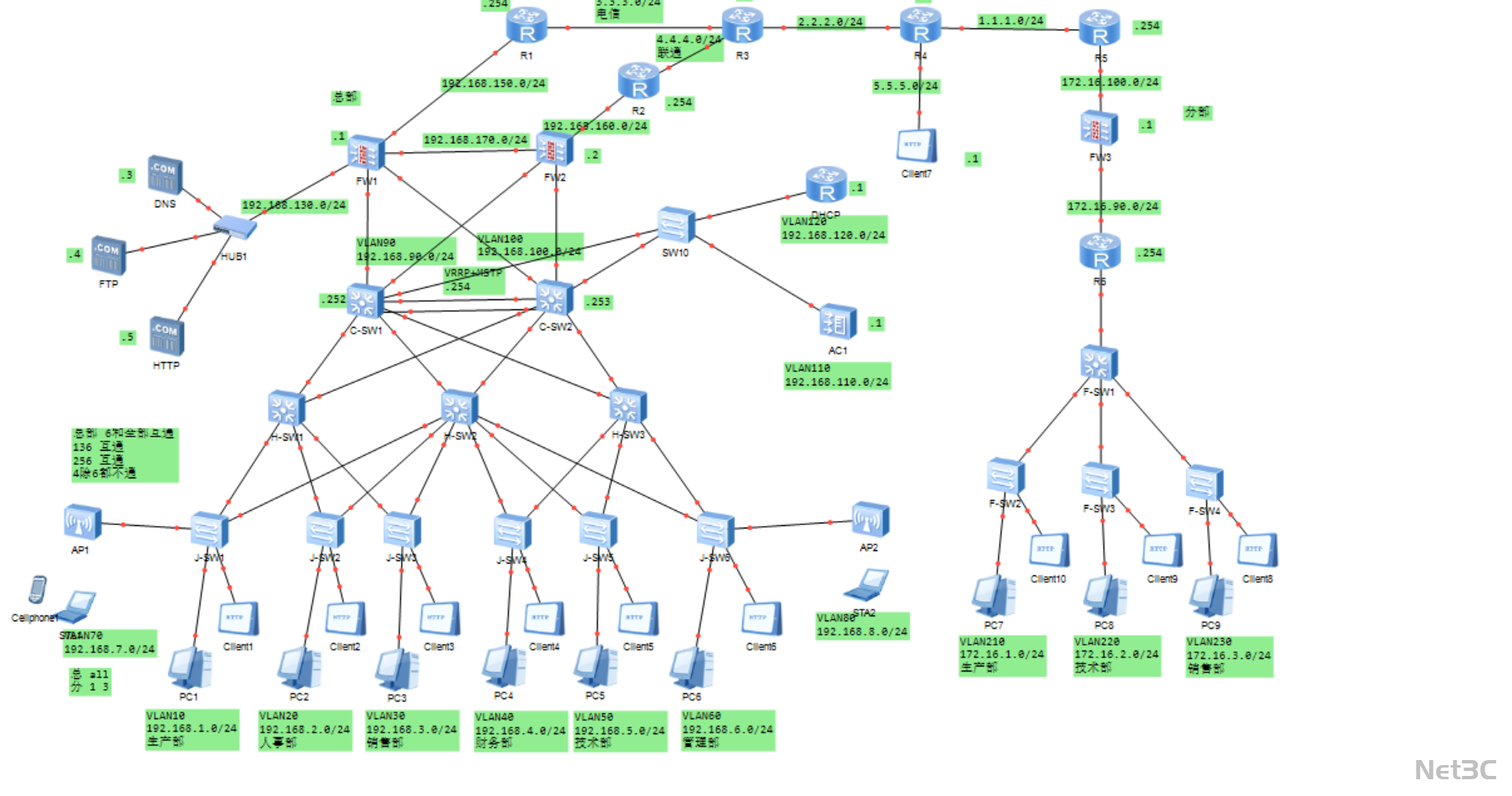

核心架构

• 双运营商接入层

• 同时接入电信（R1）与联通（R2）双运营商链路，通过核心路由器 R3、R4、R5 实现多链路负载均衡与故障自动切换，保障公网访问的高可用与带宽冗余。

• 总部出口安全层

• 双防火墙（FW1、FW2）作为边界安全节点，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 配置 NAT 转换，实现内网终端安全访问公网，结合动态路由协议保障出口链路高可用。

• 总部核心层

• 双核心交换机（C-SW1、C-SW2）组成冗余架构，通过 Eth-Trunk 链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 承载总部核心流量转发，连接汇聚层、AC 控制器与服务器区，是整个网络的枢纽节点。

• 总部汇聚与接入层

• 多台汇聚交换机（H-SW1~H-SW3）连接各部门接入层设备，划分 VLAN10-VLAN80 实现部门网段隔离，保障不同部门的流量安全。

• 接入交换机连接 PC 终端与无线 AP，支持 POE 供电，满足全场景有线与无线接入需求。

• 异地分支互联层

• 异地分支通过防火墙 FW3 与路由器 R6 接入集团网络，建立 IPSec VPN 隧道与总部互联，实现分支终端（PC7-PC10）与总部业务系统的安全访问。

• 分支网络划分 VLAN210-VLAN230 实现部门隔离，配置 DHCP 自动分配 IP，简化终端接入。

关键技术亮点

1. 双运营商冗余与多链路负载均衡

• 同时接入电信与联通运营商，通过动态路由协议实现流量智能调度，避免单运营商中断影响全网业务，提升公网访问稳定性。

• 核心层采用 Eth-Trunk 链路聚合与双设备冗余，结合 VRRP 网关备份，实现设备、链路、网关的三重冗余，保障核心网络零中断。

• 总部与分支之间建立 IPSec VPN 隧道，实现跨公网的加密通信，保障集团内部数据传输的安全性与稳定性。

• 划分 VLAN10-VLAN230 共 13 个业务 VLAN，为总部与分支各部门分配独立网段，避免跨区域流量干扰；AC 控制器统一管理总部 AP，实现无线办公全覆盖。

• DNS/FTP/HTTP 等核心业务服务器部署在专属网段，通过双链路接入核心层，结合防火墙策略限制非法访问，保障业务系统 7×24 小时稳定运行。
