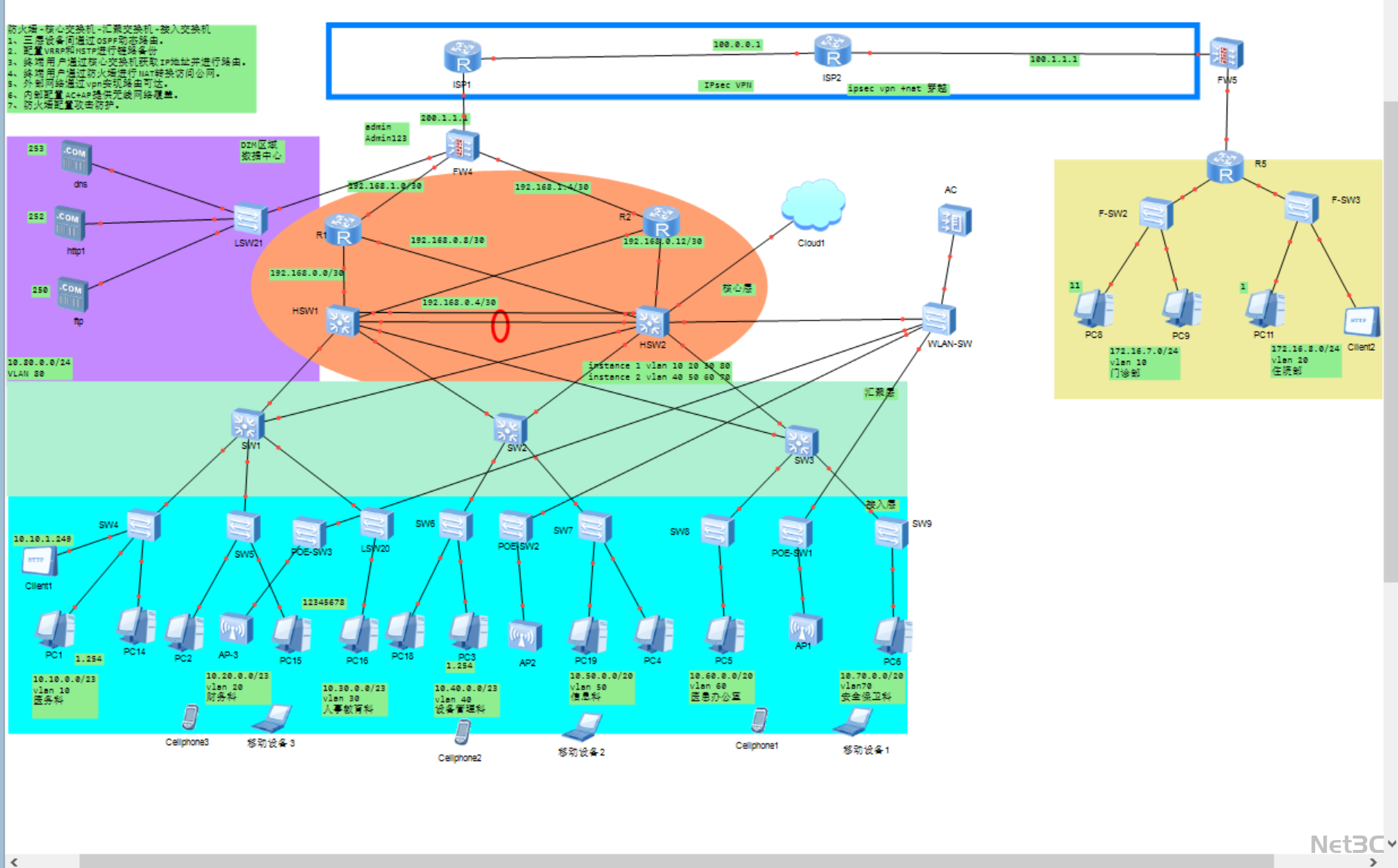

医疗行业全场景高可用网络拓扑方案

核心架构

• 双运营商接入与出口层

• 同时接入 ISP1、ISP2 双运营商链路，通过 IPSec VPN 隧道互联实现多出口冗余与流量负载均衡，保障公网访问的高可用。

• 防火墙 FW4、FW5 作为边界安全节点，配置访问控制策略与攻击防护，实现内外网流量的安全隔离。

• 核心层

• 双核心交换机 HSW1、HSW2 组成冗余架构，通过链路聚合（LACP）实现流量负载均衡，结合 MSTP+VRRP 协议保障核心链路零中断。

• 承载全院核心流量转发，连接数据中心、汇聚层与 AC 无线控制器。

• 汇聚与接入层

• 汇聚交换机连接门诊、住院、行政等区域的接入层设备，划分 VLAN10-VLAN70 实现场景网段隔离，保障不同科室的流量安全。

• 接入交换机支持 POE 供电，连接医疗终端、PC 与无线 AP，满足全场景接入需求。

• 数据中心与无线区

• 数据中心部署 DNS、HTTP、FTP 等核心业务服务器，通过独立 VLAN 接入核心层，保障 HIS、PACS 等医疗系统 7×24 小时稳定运行。

• AC 控制器统一管理全院 AP，实现无线办公与移动查房覆盖，提升医护人员工作效率。

• 门诊楼独立网络区

• 门诊楼采用独立的路由 + 交换架构，通过核心层与总部互联，保障门诊业务的独立性与高可用。

关键技术亮点

1. 双核心冗余与双运营商接入

• 核心层双设备 + 多链路冗余，结合双运营商 IPSec VPN 互联，实现设备、链路、公网出口的三重冗余，保障医疗业务零中断。

• 医疗终端精细化接入与隔离

• 划分 VLAN10-VLAN70 共 7 个业务 VLAN，为门诊、住院、行政等区域分配独立网段，避免跨科室流量干扰，保障医疗数据安全。

• 数据中心高可用承载

• 医疗核心业务服务器部署在专属数据中心区域，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 HIS、PACS 等系统的稳定性。

• 全场景无线覆盖与管控

• AC 控制器统一管理所有 AP，支持 SSID 分层配置与接入认证，满足移动查房、无线办公等场景需求，提升医疗服务效率。

• 可扩展能力强

• 预留大量交换机与路由器扩展端口，后续可新增医疗终端、无线 AP 或更多科室接入，满足医院业务增长后的网络需求。




• 附件

  文件名：

  535.zip

  下载文件

  附件购买

  售价：5 米

  请登录 或 注册购买 免登录购买



  支付后可下载此拓扑图压缩包（拓扑含命令配置），是否含文档以及讲解视频请看拓扑介绍。
