高校全场景融合高可用校园网拓扑方案

核心架构

• 出口安全层

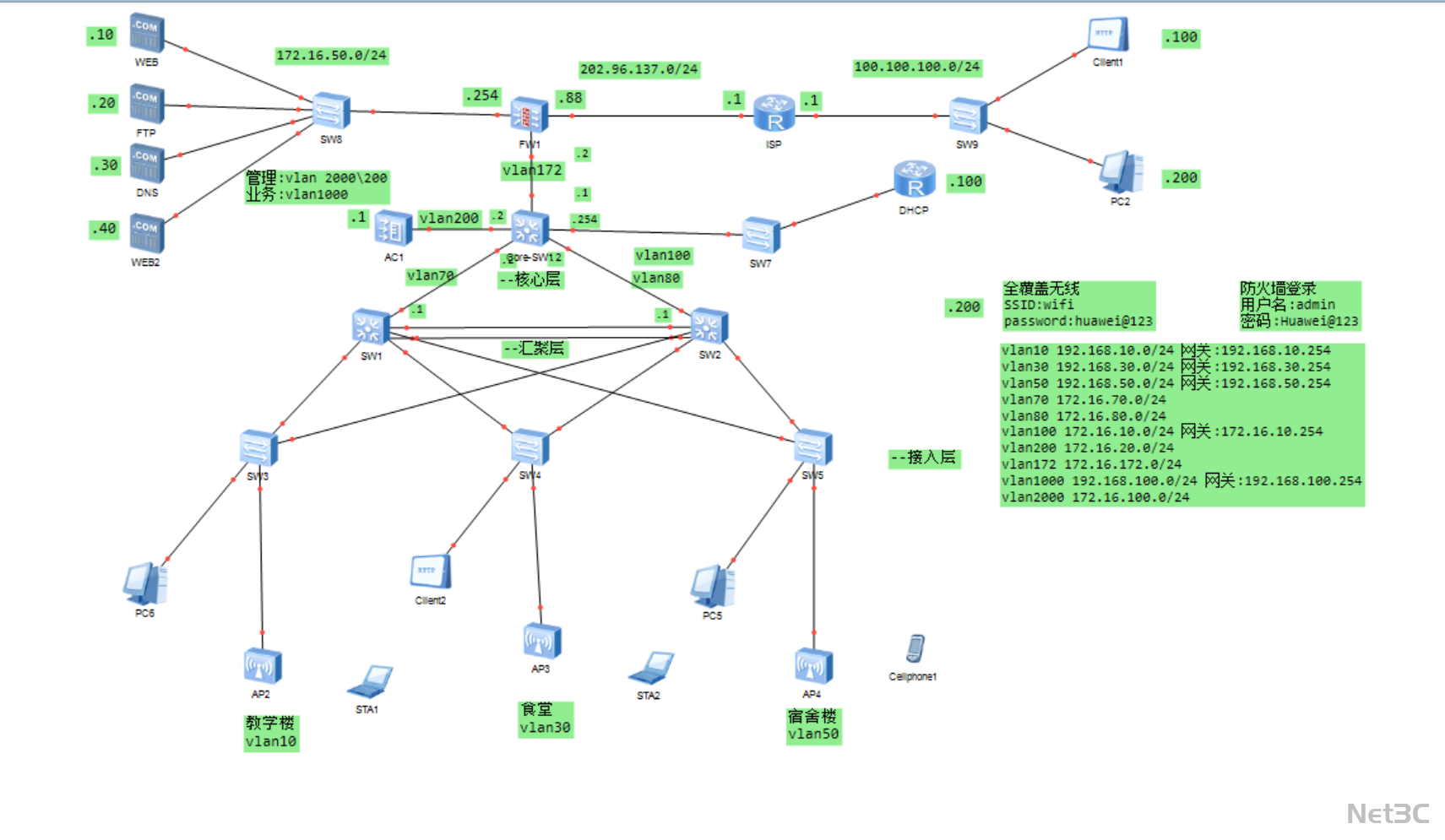

• 防火墙 FW1 作为边界安全节点，配置管理员账号（admin/Huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 连接 ISP 公网路由器，通过 NAT 转换实现内网终端安全访问互联网。

• 核心层

• 双核心交换机（core-SW12）组成冗余架构，通过多链路互联实现流量负载均衡，承载全校核心流量转发。

• 连接汇聚层、AC 控制器与服务器区，是整个网络的枢纽节点。

• 汇聚与接入层

• 双汇聚交换机（SW1、SW2）承载教学楼、食堂、宿舍楼等场景的接入流量，通过多链路连接核心层，提升网络可靠性。

• 接入交换机（SW3-SW5）连接 PC 终端与无线 AP，划分 VLAN10/VLAN30/VLAN50 实现场景网段隔离。

• 无线与服务区

• AC 控制器统一管理全校园 AP，实现无线全覆盖，SSID 为wifi，密码为huawei@123，满足移动办公与生活上网需求。

• WEB/FTP/DNS 等核心业务服务器通过交换机 SW8 接入核心层，划分管理 VLAN2000 与业务 VLAN1000，保障教学业务系统的高可用与安全性。

关键技术亮点

1. 双核心冗余与链路聚合

• 核心层采用双设备 + 多链路冗余，结合动态路由协议实现流量负载均衡与故障自动切换，保障核心网络零中断。

• AC 控制器统一管理所有 AP，支持 SSID 分层配置与接入认证，结合 VLAN 隔离提升无线网络的安全性与体验。

• 划分 VLAN10-VLAN2000 共 10 个业务 VLAN，为教学楼、食堂、宿舍楼、服务器区分配独立网段，避免跨场景流量干扰。

• 教学业务服务器部署在专属 VLAN，通过双链路接入核心层，保障教务、办公等系统 7×24 小时稳定运行。

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长后的网络需求
