大型医疗集团多院区互联高可用网络拓扑方案

核心架构

• 骨干互联层

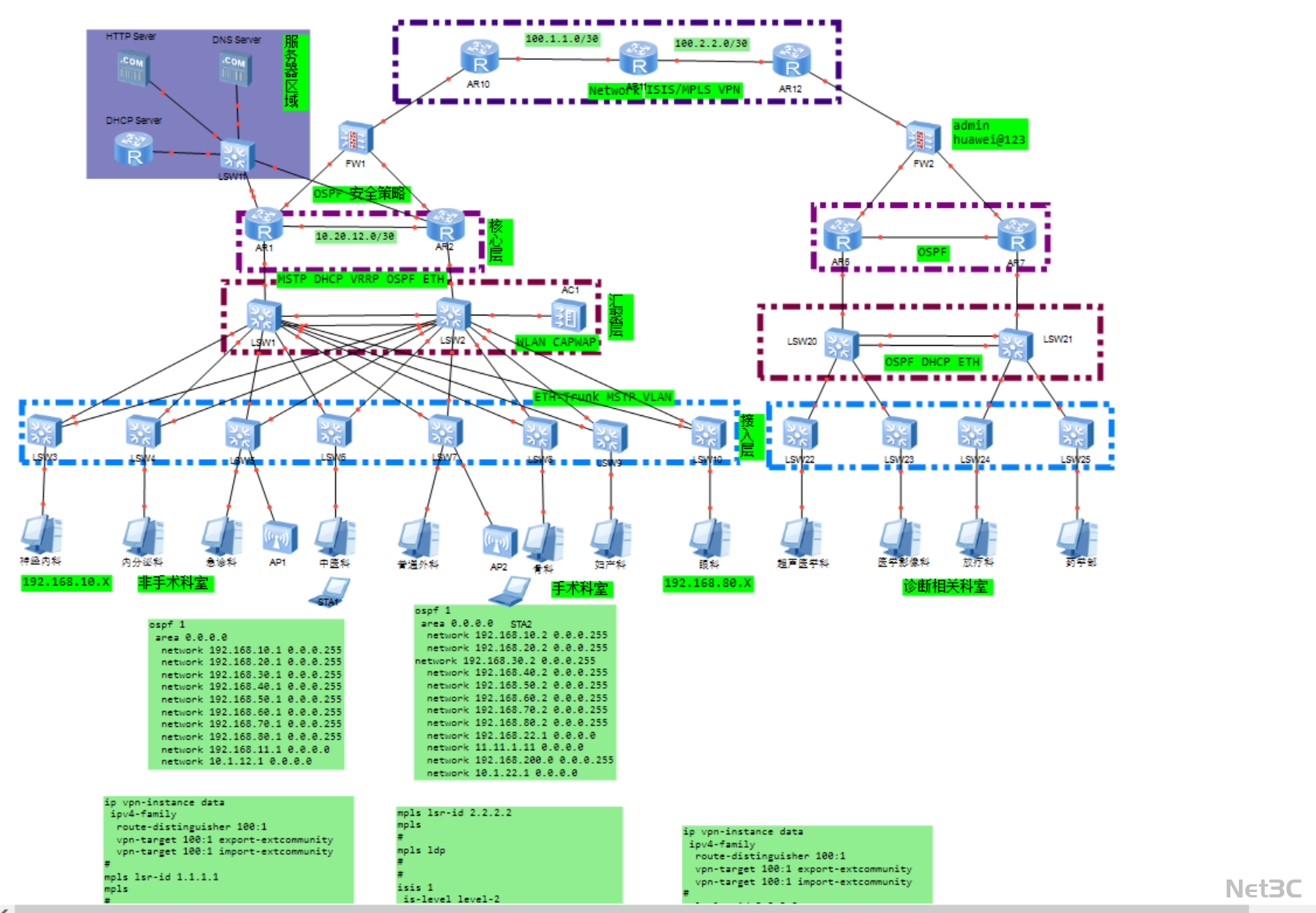

• 采用MPLS/IPSec VPN构建多院区骨干互联网络，通过 AR10、AR12 等核心路由器实现加密通信，保障跨院区医疗数据传输的安全性与稳定性。

• 运行 IS-IS 动态路由协议，自动学习各院区路由，提升骨干网络的扩展性与收敛效率。

• 院区核心层

• 每个院区配置双核心交换机（SW1、SW2），通过链路聚合（LACP）实现流量负载均衡，结合 MSTP+VRRP 协议保障院区核心链路零中断。

• 连接防火墙、汇聚层与 AC 无线控制器，承载全院区核心流量转发。

• 院区汇聚与接入层

• 汇聚交换机连接非手术科室、手术科室、诊断相关科室等接入层设备，划分 VLAN10-VLAN80 实现科室网段隔离，保障不同科室的医疗数据安全。

• 接入交换机连接医疗终端、PC 与无线 AP，支持 POE 供电，满足全场景接入需求。

• 医疗服务器区与无线区

• 数据中心部署 HTTP、DNS、DHCP 等核心医疗业务服务器，通过独立 VLAN 接入核心层，保障 HIS、PACS 等系统 7×24 小时稳定运行。

• AC 控制器统一管理全院区 AP，实现无线查房、移动办公覆盖，提升医护人员工作效率。

• 安全防护层

• 双防火墙（FW1、FW2）作为边界安全节点，配置管理员账号（admin/huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

关键技术亮点

1. MPLS VPN 多院区加密互联

• 构建 MPLS VPN 骨干网络，实现跨院区医疗数据的加密传输，避免公网传输风险，保障医疗数据隐私与安全。

• 院区核心层采用双设备 + 多链路冗余，结合 OSPF 动态路由协议，实现设备、链路、网关的三重冗余，保障院区网络零中断。

• 划分 VLAN10-VLAN80 共 8 个业务 VLAN，为不同科室分配独立网段，避免跨科室流量干扰，保障医疗数据的安全性与可控性。

• 核心医疗业务服务器部署在专属数据中心区域，通过双链路接入核心层，结合防火墙策略限制非法访问，保障 HIS、PACS 等系统的稳定性。

• AC 控制器统一管理所有 AP，支持 SSID 分层配置与接入认证，满足移动查房、无线办公等场景需求，提升医疗服务效率。
