超大型企业全场景融合高可用网络拓扑方案

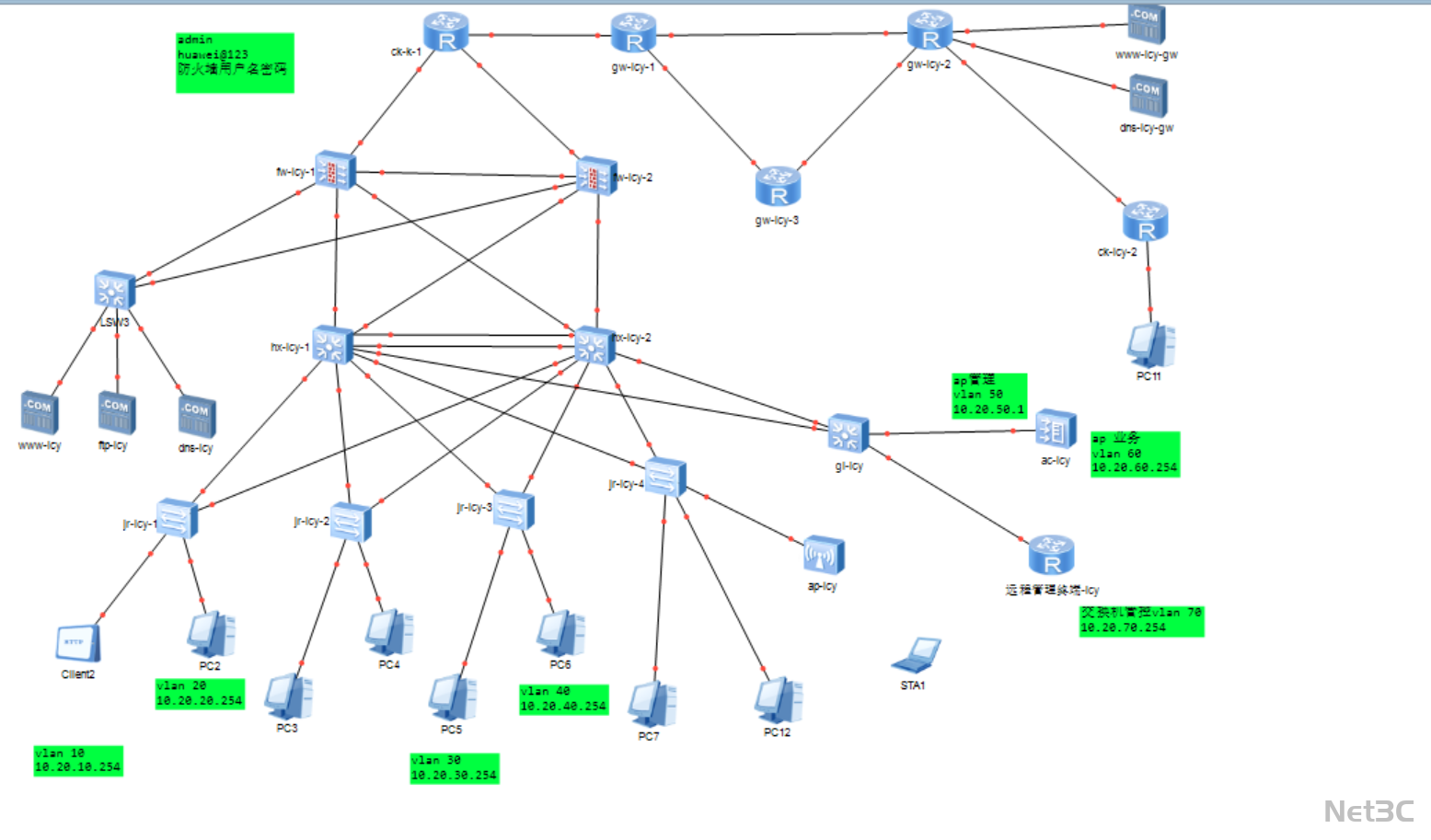

核心架构

• 出口路由层

• 多台出口路由器（gw-lcy-1/2/3）与核心路由（ck-lcy-1/2）组成全互联冗余架构，通过动态路由协议实现多出口流量负载均衡与故障自动切换，保障公网访问高可用。

• 出口安全层

• 双防火墙（fw-lcy-1/2）作为边界安全节点，配置管理员账号（admin/huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 核心交换层

• 双核心交换机（hx-lcy-1/2）组成冗余架构，通过链路聚合（LACP）实现流量负载均衡，结合 MSTP+VRRP 协议保障核心链路零中断。

• 汇聚与接入层

• 多台汇聚交换机承载各部门终端，划分 VLAN10-VLAN70 实现部门网段隔离，支持有线、无线与远程终端接入，满足全场景办公需求。

• 无线与服务区

• AC 控制器（ac-lcy）统一管理全企业 AP，划分管理 VLAN50 与业务 VLAN60，实现无线办公全覆盖；WWW/FTP/DNS 核心业务服务器通过独立链路接入核心层，保障业务系统高可用。

关键技术亮点

1. 双设备 + 多链路全冗余架构

• 出口层、核心层均采用双设备 + 多链路冗余，结合动态路由与 MSTP+VRRP 协议，实现设备、链路、网关的三重冗余，保障网络零中断。

• AC 控制器统一管理所有 AP，支持 SSID 分层配置、接入认证与流量监控，结合 VLAN 隔离提升无线网络的安全性与体验。

• 划分 VLAN10-VLAN70 共 7 个业务 VLAN，为不同部门、无线、远程终端分配独立网段，避免跨场景流量干扰；支持远程管理终端接入，满足移动办公需求。

• 多出口路由器实现公网流量智能调度，双防火墙配置精细化访问规则，保障内网安全与公网访问稳定性。

• 预留大量设备扩展端口，后续可新增无线 AP、防火墙模块或更多出口链路，满足超大型企业长期业务增长需求。

The End
