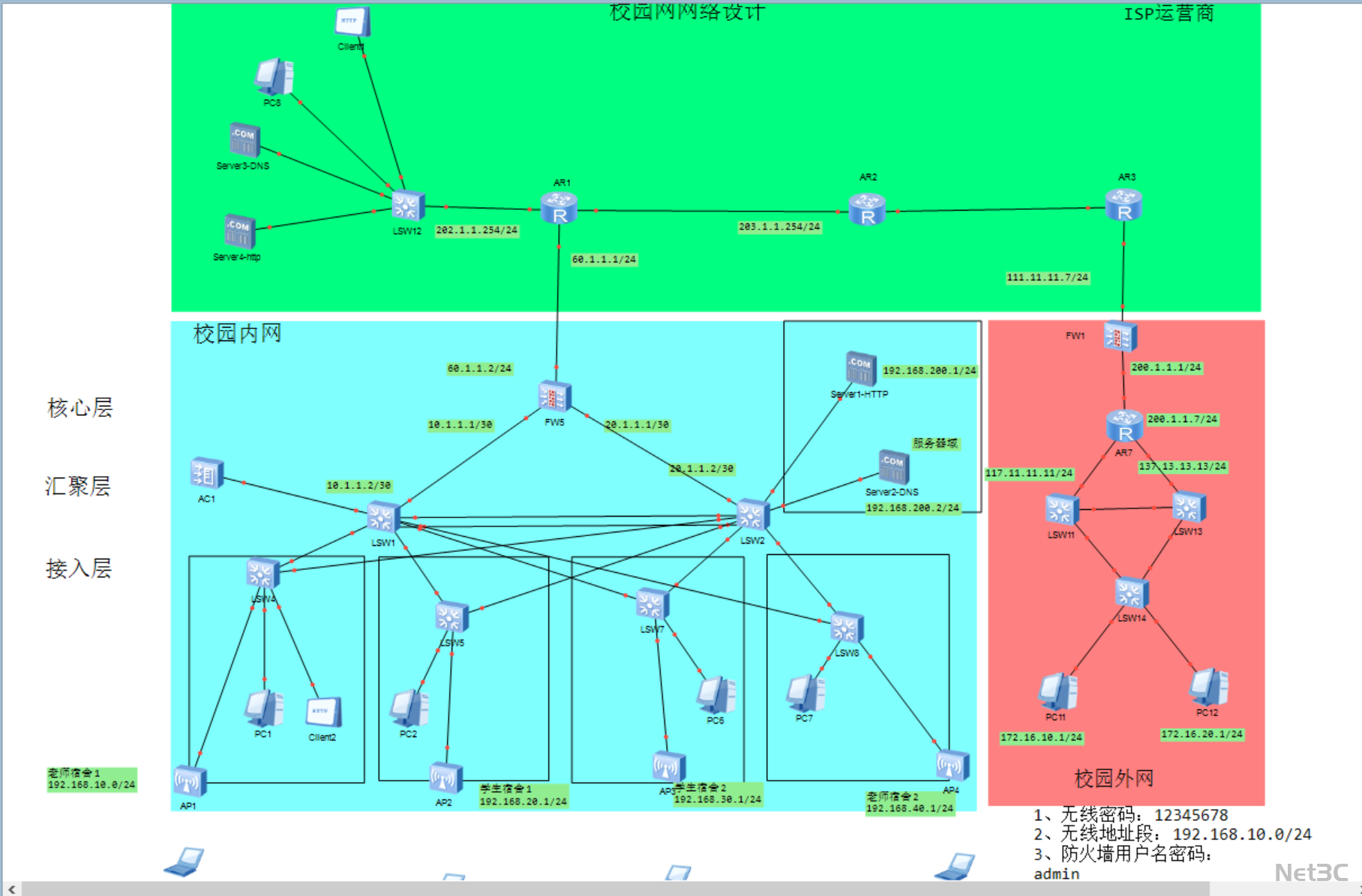

高校内外网分离全场景校园网拓扑方案

核心架构

• ISP 接入与出口层

• 路由器 AR1、AR2 连接 ISP 运营商（AR3），通过多链路实现公网接入冗余，承载校园网的公网流量转发。

• 防火墙 FW5 作为校园内网的核心安全节点，划分 trust/untrust 安全域，实现内网与公网的安全隔离。

• 核心层

• 双核心交换机 LSW1、LSW2 组成冗余架构，通过多链路聚合实现流量负载均衡，结合 MSTP+VRRP 协议保障核心链路高可用。

• 承载校园内网的核心流量转发，连接汇聚层、服务器区与无线 AC 控制器。

• 汇聚与接入层

• 汇聚交换机连接各接入点，覆盖教师宿舍、学生宿舍等场景，通过 VLAN 划分实现不同区域的网段隔离。

• 接入交换机连接 PC 终端与无线 AP，AC 控制器统一管理全校园 AP，实现无线办公与生活上网全覆盖。

• 服务器区与外网访客区

• 内网服务器区部署 HTTP、DNS 等核心业务服务器，通过独立 VLAN 接入核心层，保障教学业务系统稳定运行。

• 校园外网（访客区）通过防火墙 FW1 隔离，配置独立无线 SSID（密码12345678）与网段，保障访客网络安全。

关键技术亮点

1. 内外网物理分离架构

• 校园内网与外网访客区采用物理隔离设计，结合双防火墙防护，避免访客流量影响教学办公网络，提升校园网安全性。

• 双核心交换机通过多链路互联，运行 OSPF 动态路由协议，实现流量负载均衡与故障自动切换，保障核心网络零中断。

• AC 控制器统一管理所有 AP，支持 SSID 分层配置（教学区 / 宿舍区 / 访客区），结合 VLAN 隔离提升无线网络的安全性与体验。

• 教学业务服务器部署在专属 VLAN，通过双链路接入核心层，保障教务、办公等系统 7×24 小时稳定运行。

• 预留大量交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或接入更多楼宇，满足高校业务增长后的网络需求。
