高校全场景高可用网络拓扑方案

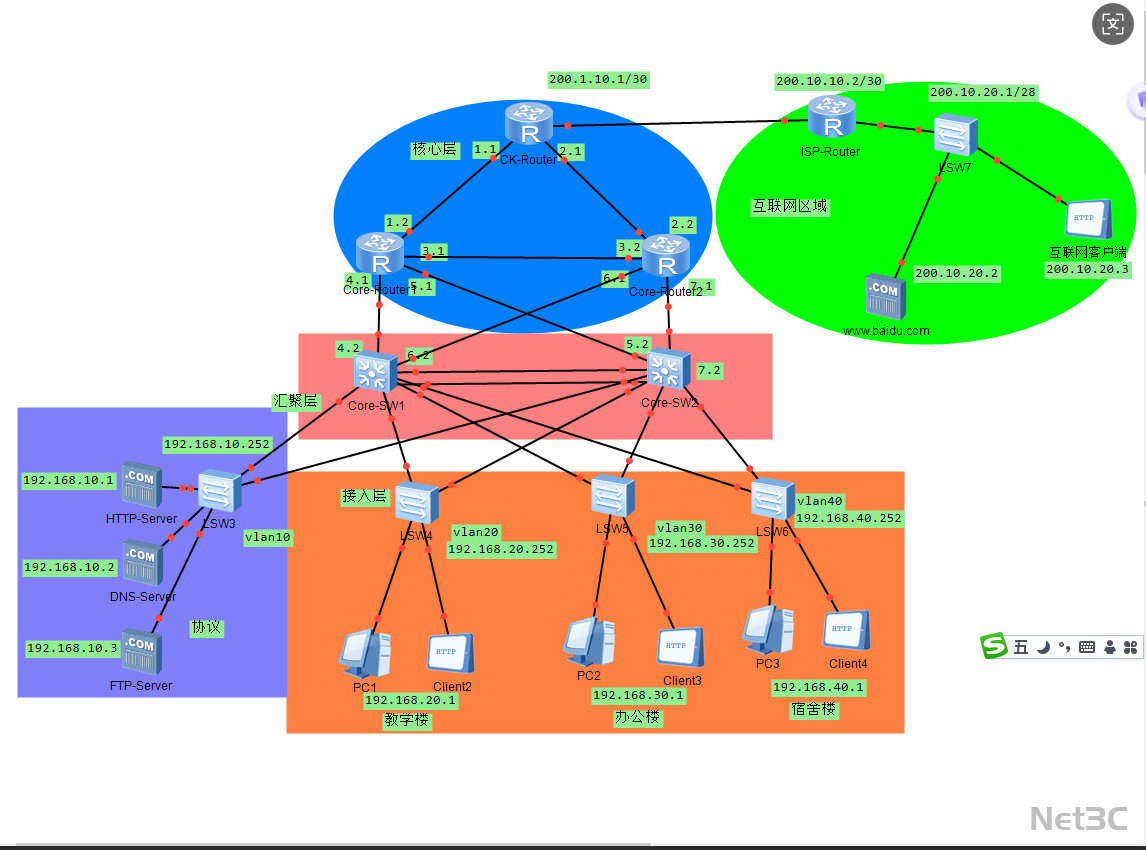

核心架构

• 核心路由层

• 由 CK-Router、Core-Router、Core-Router2 三台核心路由器组成全互联冗余架构，通过多链路实现流量负载均衡与故障自动切换。

• 运行动态路由协议，自动学习各网段路由，保障核心网络的高可用与扩展性。

• 汇聚层

• 双汇聚交换机 Core-SW1、Core-SW2 通过多链路连接核心路由层，结合 MSTP 协议避免二层环路，实现流量的高效汇聚与转发。

• 接入层

• 接入交换机 SW3-SW6 承载服务器区、教学楼、办公楼、宿舍楼等终端，划分 VLAN10-VLAN40 实现场景网段隔离。

• 不同区域终端通过独立网段访问网络，保障数据安全与流量可控。

• 服务器区与互联网出口

• HTTP/DNS/FTP 核心业务服务器部署在 VLAN10 专属网段，通过双链路接入汇聚层，保障业务系统 7×24 小时稳定运行。

• ISP-Router 作为互联网出口节点，连接互联网区域，实现内网终端安全访问公网。

关键技术亮点

1. 三核心全互联冗余架构

• 三台核心路由器全互联，任意单设备或链路故障时，流量可自动切换至备用路径，保障核心网络零中断。

• 汇聚层采用双设备 + 多链路互联，结合 MSTP 防环路协议，提升网络可靠性与流量转发效率。

• 划分 VLAN10-VLAN40 共 4 个业务 VLAN，为服务器区、教学楼、办公楼、宿舍楼分配独立网段，避免跨场景流量干扰。

• 核心层运行动态路由协议，自动学习各网段路由；互联网出口配置 NAT 转换，实现内网终端安全访问公网。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多场景接入，满足组织业务增长后的网络需求。
