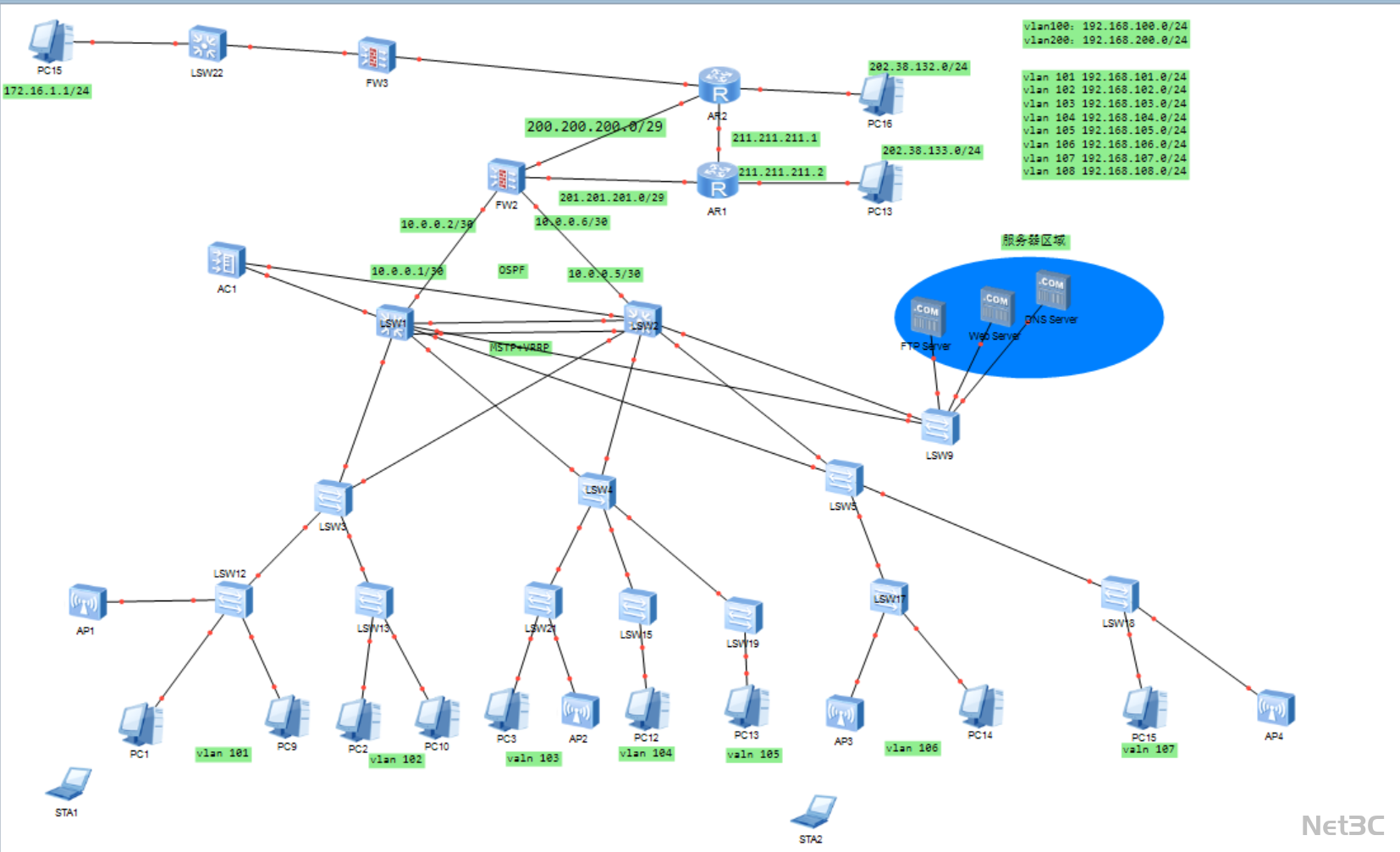

超大型企业全场景融合高可用网络拓扑方案

核心架构

• 出口安全层

• 多台防火墙（FW2、FW3）作为边界安全节点，划分 trust/untrust 安全域，配置访问控制策略与 NAT 转换，实现内外网流量的安全隔离与多公网出口冗余。

• 连接核心路由器 AR1、AR2，通过 OSPF 协议实现动态路由互联，保障出口链路的高可用。

• 核心层

• 两台核心交换机 SW1、SW2 组成双核心冗余架构，通过多链路聚合实现流量负载均衡。

• 配置 MSTP+VRRP 协议，为不同业务 VLAN 分配根桥与备份网关，实现设备、链路与网关的三重冗余。

• 汇聚层

• 多台汇聚交换机承载各区域接入层流量，通过双链路连接核心层，结合 MSTP 协议避免二层环路，提升网络可靠性。

• 接入层

• 接入交换机连接各部门 PC 终端、无线 AP，划分 VLAN101-VLAN108 共 8 个业务 VLAN，实现部门网段隔离，满足多场景接入需求。

• 无线与服务区

• AC 控制器统一管理全企业 AP，实现无线办公全覆盖；服务器区（FTP/WEB/DNS）通过独立 VLAN 接入核心层，保障业务系统的高可用。

关键技术亮点

1. 双核心 + MSTP+VRRP 全冗余架构

• 核心层采用双设备 + 多链路冗余，结合 MSTP 防环路与 VRRP 网关备份，实现设备、链路、网关的三重冗余，保障网络零中断。

• 多台防火墙与核心路由器运行 OSPF 协议，实现多公网出口的动态切换与流量负载均衡，提升公网访问的稳定性。

• 统一规划有线、无线网段，划分部门专属 VLAN，通过三层接口实现场景隔离，保障不同业务部门的数据安全。

• AC 控制器实时管控所有 AP，支持 SSID 统一配置、接入认证与流量监控，提升无线办公的安全性与体验。

• 核心业务服务器部署在专属 VLAN，通过双链路接入核心层，结合双核心冗余架构，保障业务系统 7×24 小时稳定运行。
