中大型企业多分支互联高可用网络拓扑方案

核心架构

• 核心路由层

• 路由器 AR1 作为总部核心枢纽，通过动态路由协议连接 AR2、AR3、AR4，实现总部与异地分支（PC7、PC8）的跨区域互联。

• AR2 连接服务器区与公网出口 AR5，承载总部流量的公网转发与核心业务系统的互联。

• 核心交换层

• 双核心交换机 LSW2、LSW3 组成冗余架构，通过多链路聚合实现流量负载均衡，配置 STP 协议避免二层环路，保障核心链路高可用。

• 接入层

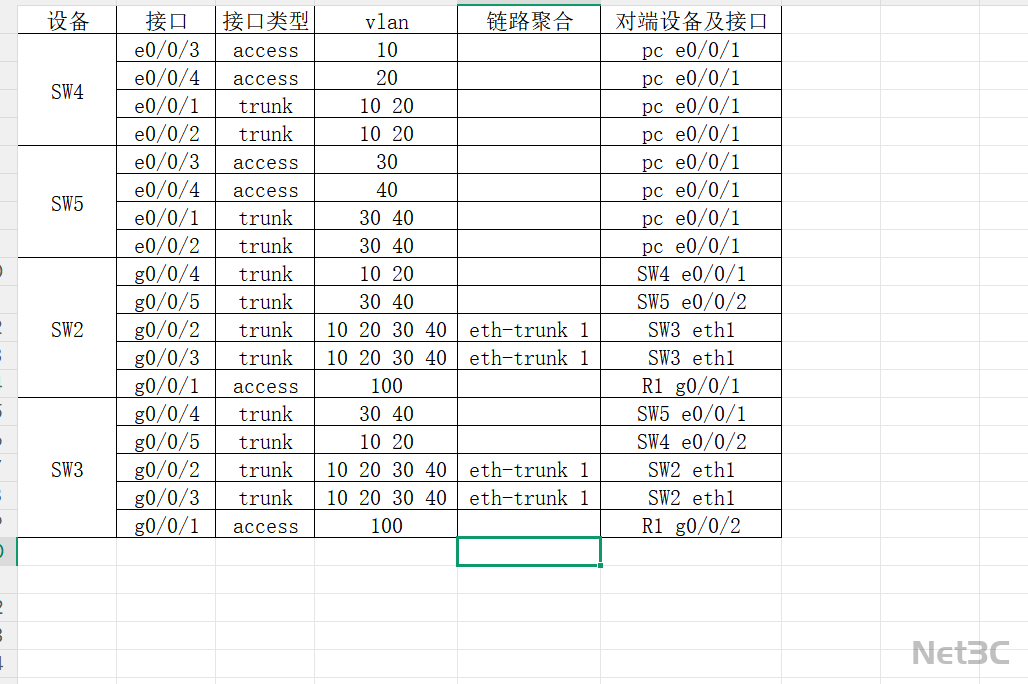

• 接入交换机 LSW4、LSW5 连接总部多部门 PC 终端（PC1-PC6），划分 VLAN10-VLAN40 实现部门网段隔离。

• 项目部配置 DHCP 自动分配 IP，简化终端接入配置。

• 服务器区

• DNS、WWW、FTP 核心业务服务器通过交换机 LSW1 接入核心层，划分专属网段（192.168.70.10-11-12），结合访问控制策略保障业务系统安全。

关键技术亮点

1. 双核心多链路冗余架构

• 核心层采用双设备 + 多链路冗余，结合 STP 防环路协议，实现设备、链路的双重冗余，保障总部核心网络零中断。

• 全网运行 OSPF 协议，自动学习总部、服务器区与异地分支的路由条目，提升网络收敛效率与扩展性。

• 划分 VLAN10-VLAN40 共 4 个部门 VLAN，实现流量隔离；项目部配置 DHCP 自动分配 IP，简化终端接入流程。

• 通过 AR3、AR4 实现异地分支与总部的稳定互联，支持跨区域业务系统访问，满足企业多地域办公需求。

• 核心业务服务器部署在专属网段，通过双链路接入核心层，保障业务系统 7×24 小时稳定运行。
