130.05.0.0 网段 CIDR 划分 + OSPF 动态路由互联拓扑方案

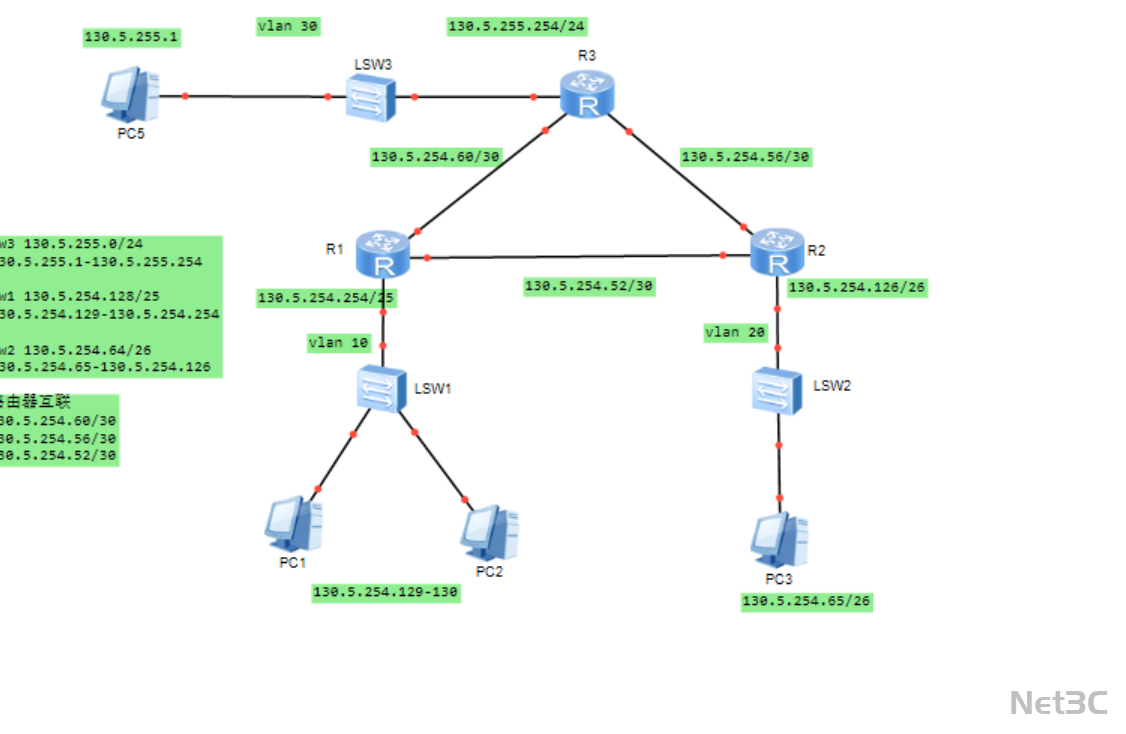

核心架构

• 终端接入层

• 交换机 LSW1（VLAN 10）：承载 PC1、PC2 终端，分配子网130.5.254.128/25，支持 100 台终端接入。

• 交换机 LSW2（VLAN 20）：承载 PC3 终端，分配子网130.5.254.64/26，支持 30 台终端接入。

• 交换机 LSW3（VLAN 30）：承载 PC5 终端，分配子网130.5.255.0/24，支持 200 台终端接入。

• 核心路由层

• 路由器 R1、R2、R3 组成三角冗余架构，通过130.5.254.60/30、130.5.254.56/30、130.5.254.52/30互联链路构建动态路由域，实现各子网的自动学习与冗余备份。

关键技术亮点

1. CIDR 精细化子网划分

• 基于130.05.0.0主网段，按终端数量需求划分为 / 24、/25、/26、/30 等不同掩码的子网，精准匹配各接入点的终端容量，提升 IP 地址利用率。

• 核心路由器运行 OSPF 协议，自动学习各终端子网的路由条目，减少人工配置工作量，同时三角架构实现链路冗余，提升网络可靠性。

• 拓扑完全贴合高校网络工程期末实操的要求，包含地址规划、路由配置、设备互联等核心考点，可直接作为实验教学模板使用。

• 支持静态路由与 OSPF 协议的切换验证，可用于对比不同路由协议的配置复杂度与收敛效率，适合进阶实验教学。
