中小型企业多 VLAN 隔离 + 双核心冗余网络拓扑方案（带配置说明）

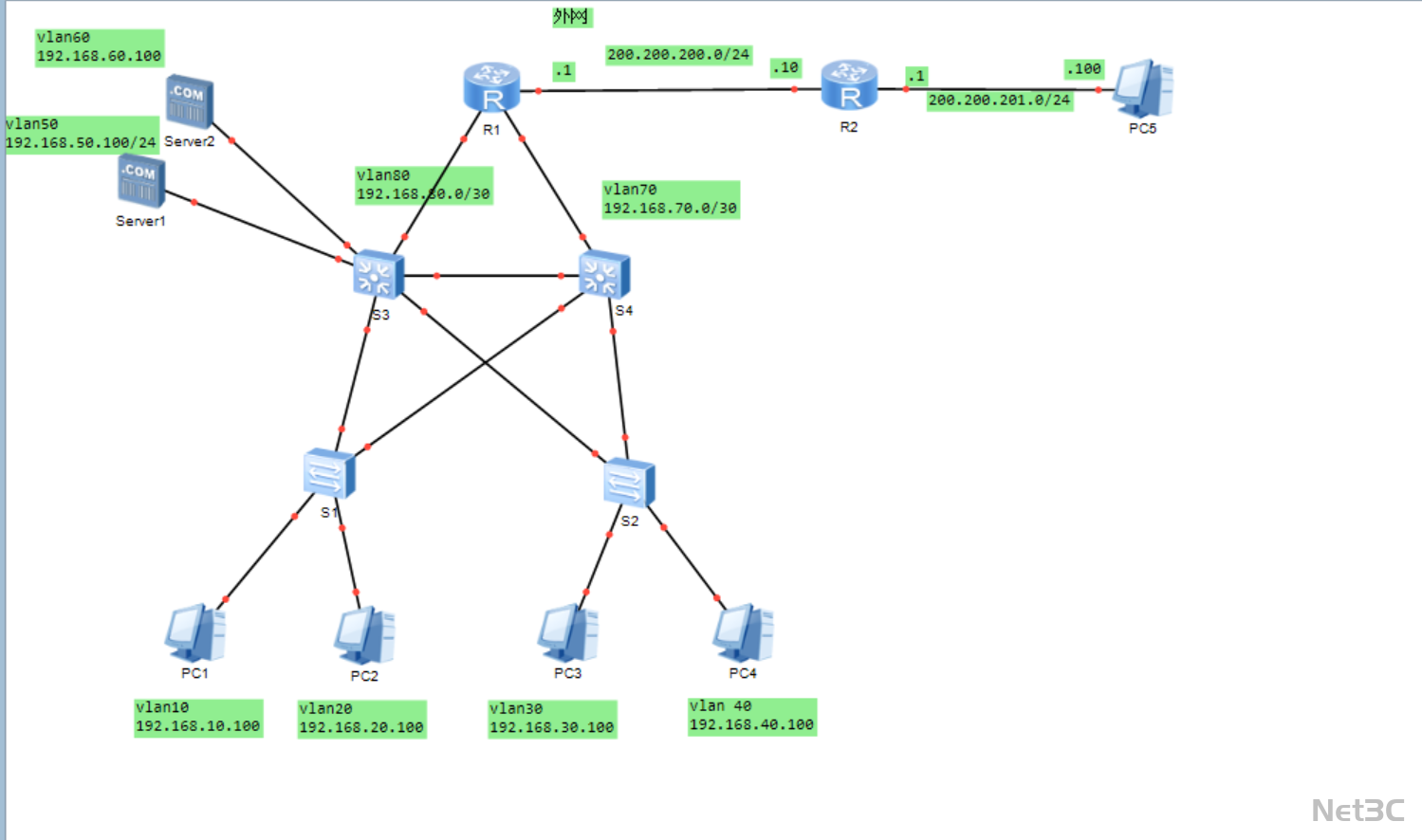

核心架构

• 出口层：路由器 R1 作为内网核心出口，通过 200.200.200.0/24 网段连接公网路由器 R2，承载内网与公网（PC5）的流量转发。

• 核心层：两台核心交换机 S3、S4 通过双链路互联，实现链路冗余与负载均衡，承载服务器区（Server1、Server2）与接入层流量。

• 接入层：接入交换机 S1、S2 连接 PC1-PC4 终端，划分 VLAN10-VLAN40 实现部门网段隔离，通过双链路连接核心层提升可靠性。

• 服务器区：Server1（VLAN50）、Server2（VLAN60）部署在核心层，通过独立 VLAN 保障业务系统的安全性与稳定性。

关键技术亮点

1. 多 VLAN 精细化隔离

• 划分 VLAN10（PC1）、VLAN20（PC2）、VLAN30（PC3）、VLAN40（PC4）及服务器专用 VLAN50/60，通过三层接口实现网段隔离，避免跨部门数据泄露。

• 核心交换机 S3、S4 之间采用双链路互联，接入层与核心层也通过双链路连接，结合 STP 协议避免环路，提升网络可靠性。

• 路由器与核心交换机配置静态路由，实现各 VLAN 网段与公网的互联互通，配置简单且稳定性高。

• 出口路由器支持公网 IP 接入，预留扩展端口可新增防火墙或无线 AC，满足企业后续业务扩展需求。
