跨城双链路冗余互联拓扑方案

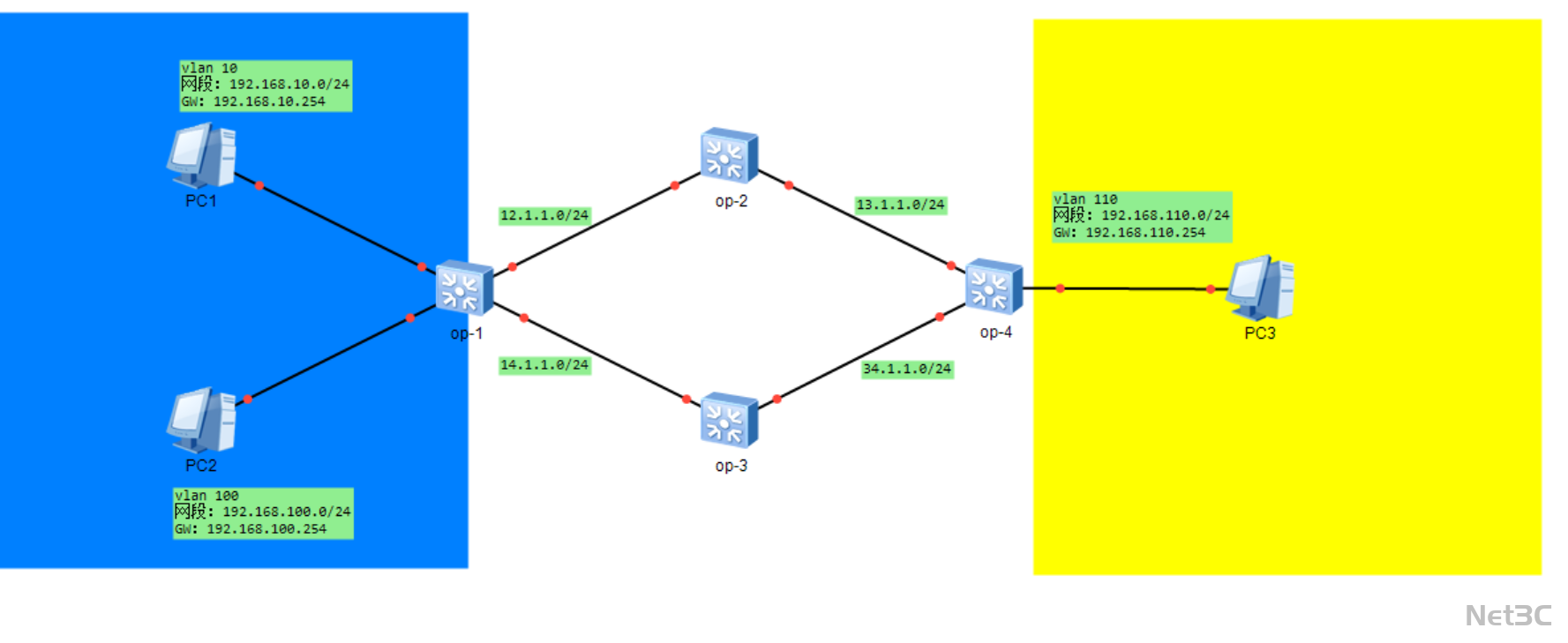

核心架构

• 西安节点（蓝色区域）

• 部署接入交换机 op-1，承载 PC1（VLAN 10，192.168.10.0/24）、PC2（VLAN 100，192.168.100.0/24）终端，通过双链路连接核心传输层。

• 核心传输层

• 由 op-2、op-3 两台核心交换机组成，通过12.1.1.0/24、14.1.1.0/24、13.1.1.0/24、34.1.1.0/24四条链路构建双冗余传输通道，保障跨城流量的高可靠转发。

• 成都节点（黄色区域）

• 部署接入交换机 op-4，承载 PC3（VLAN 110，192.168.110.0/24）终端，通过双链路接入核心传输层，实现与西安节点的跨城互联。

关键技术亮点

1. 双链路冗余与负载均衡

• 西安与成都之间通过两条独立传输链路（op-1→op-2→op-4、op-1→op-3→op-4）互联，结合 OSPF 动态路由协议实现流量负载均衡与故障自动切换，避免单链路中断导致的业务断网。

• VLAN 精细化业务隔离

• 两地终端划分至独立 VLAN（VLAN 10/100/110），通过三层接口实现跨地域网段隔离，保障不同业务部门的数据安全。

• OSPF 动态路由自动互联

• 核心传输层运行 OSPF 协议，自动学习两地终端子网的路由条目，减少人工配置工作量，提升网络扩展性与收敛效率。

• 跨城高可用架构

• 双链路冗余架构满足跨城办公的高可用需求，适合对网络稳定性要求高的金融、零售等行业，可支撑异地业务系统的实时互通。




• 附件

  文件名：

  511.zip

  下载文件

  附件购买

  售价：5 米

  请登录 或 注册购买 免登录购买



  支付后可下载此拓扑图压缩包（拓扑含命令配置），是否含文档以及讲解视频请看拓扑介绍。
