校园网多业务融合高可用拓扑方案

核心架构

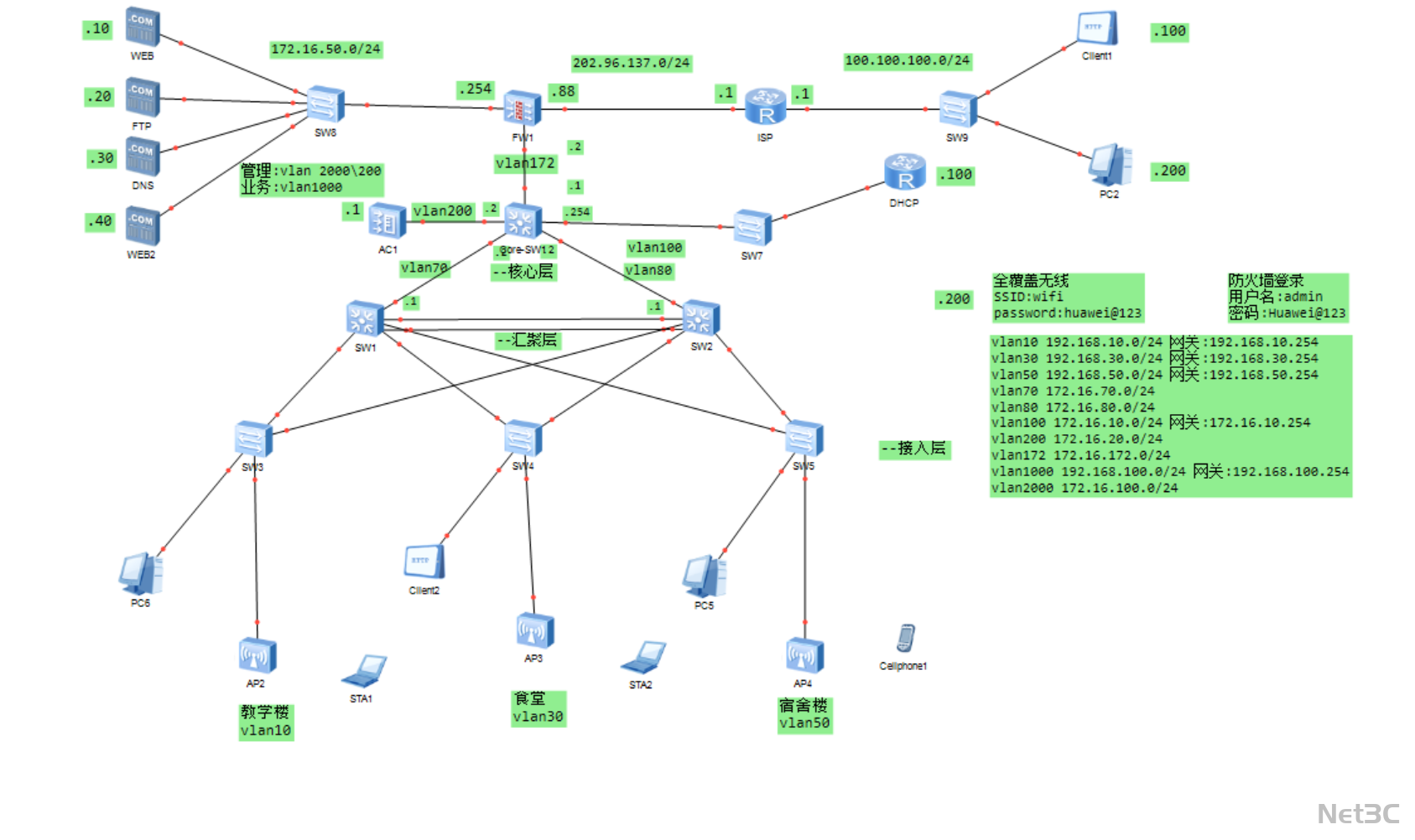

• 核心层：由核心交换机（SW12）承担全网流量汇聚，配置 VRRP 实现网关冗余，通过 OSPF 协议与汇聚层、出口设备动态互联。

• 汇聚层：两台汇聚交换机（SW1、SW2）采用链路聚合技术连接核心层，同时承载接入层的终端流量，实现多链路冗余与负载均衡。

• 接入层：部署 SW3-SW5 接入交换机，连接教学楼（PC6、AP2）、食堂（Client2、AP3）、宿舍楼（PC5、AP4）等终端与无线 AP，通过精细化 VLAN 划分实现不同场景的网段隔离。

• 出口与服务区：防火墙 FW1 连接核心层与公网路由器 ISP，实现内外网安全隔离；服务器区（WEB、FTP、DNS）通过 SW8 接入核心，承载校园业务系统；公网侧通过 SW9 为校外终端（Client1、PC2）提供接入。

关键技术亮点

1. 无线全覆盖与集中管控

• 部署 AC 无线控制器统一管理全校园 AP，实现 SSID（wifi）统一配置与接入认证，支持教学楼、食堂、宿舍楼等场景的无缝漫游。

• 划分 VLAN10（教学楼）、VLAN30（食堂）、VLAN50（宿舍楼）等业务 VLAN，以及 VLAN100/200 等管理 VLAN，通过三层接口实现网段隔离，保障不同场景的业务安全。

• 核心层与汇聚层、汇聚层与接入层均采用双链路互联，结合 VRRP 与链路聚合技术，避免单链路故障导致的业务中断。

• 防火墙 FW1 配置 NAT 转换与访问控制策略，实现内网终端安全访问公网；同时支持 DHCP 服务器为校外终端分配 IP，简化公网接入配置。

• 支持 WEB、FTP、DNS 等校园业务系统部署，通过独立服务器区保障业务稳定性，满足校园教学、办公与生活的多场景需求。
