大型企业园区网高可用架构拓扑方案（视频+配置说明）

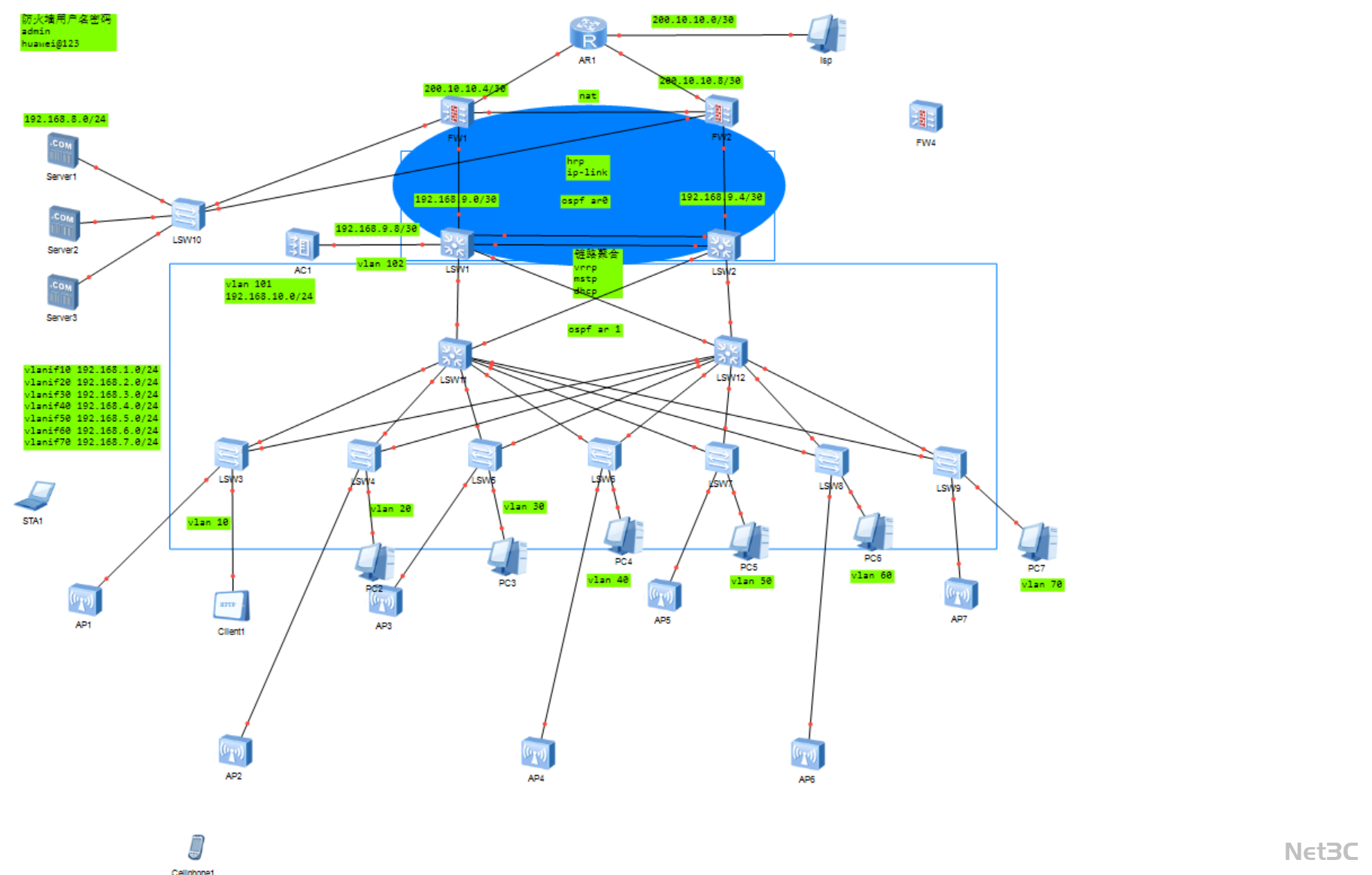

核心架构

• 出口层（蓝色区域）

• 部署双防火墙（FW1、FW2），通过 HRP、IP-Link 技术实现主备冗余与链路故障检测，保障出口链路不中断。

• 防火墙连接核心路由器 AR1，通过 NAT 转换实现内网终端访问公网，同时配置 OSPF 协议实现动态路由互联。

• 核心层

• 核心交换机（LSW1、LSW2）之间采用链路聚合技术提升带宽与冗余，通过 VRRP 协议实现网关备份，避免核心单点故障。

• 接入层

• 接入交换机（LSW3-LSW9）承载 PC 终端、无线 AP 与 Client 设备，划分多 VLAN（VLAN10-70）实现部门网段隔离。

• 无线与服务器区

• 部署 AC 无线控制器统一管理 AP1-AP7，提供无线办公接入；服务器区（Server1-3）通过交换机 LSW10 接入核心，承载业务系统。

关键技术亮点

1. 双防火墙 HRP 冗余

• FW1 与 FW2 配置 HRP 热备份，实现会话表、配置的实时同步，主设备故障时备设备可秒级接管业务。

• 核心交换机配置 VRRP 协议，为各 VLAN 提供冗余网关，避免单核心故障导致的终端断网。

• AC 控制器统一管理全园区无线 AP，实现 SSID 下发、接入认证与流量监控，提升无线办公体验。

• 各部门终端划分至独立 VLAN，通过防火墙与三层接口实现网段隔离，结合访问控制策略保障数据安全。

• 出口部署 OSPF 动态路由，自动学习公网路由；IP-Link 技术实时检测上行链路状态，故障时自动切换至备用链路。
