多区域 IP 地址规划 + 动态路由互联企业网络拓扑方案

核心架构

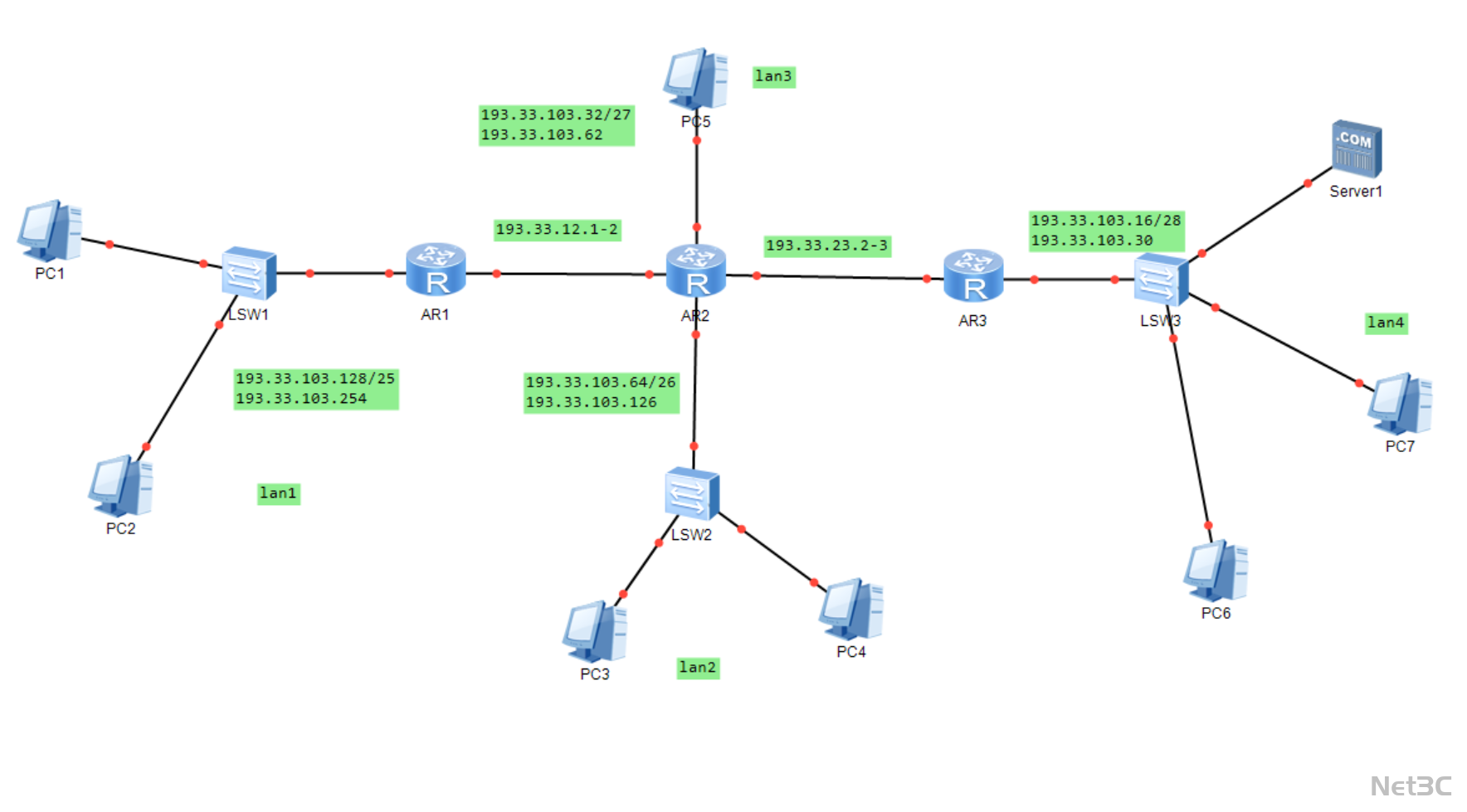

• 核心层：路由器 AR2 作为全网核心，负责汇聚来自左侧（AR1）、右侧（AR3）及直连的终端流量，通过动态路由协议实现各网段的自动互联。

• 左侧分支（lan1）：由交换机 LSW1 与路由器 AR1 组成，承载 PC1、PC2 终端，网段为193.33.103.128/25，通过193.33.12.1-2链路接入核心。

• 直连分支（lan2/lan3）：

• lan2 由交换机 LSW2 承载 PC3、PC4 终端，网段为193.33.103.64/26。

• lan3 直连 PC5 终端，网段为193.33.103.32/27。

• 右侧分支（lan4）：由路由器 AR3 与交换机 LSW3 组成，承载 PC6、PC7 终端及 Server1 服务器，网段为193.33.103.16/28，通过193.33.23.2-3链路接入核心。

关键技术亮点

1. 精细化 CIDR 网段划分

• 采用 CIDR 无类路由技术，将193.33.103.0网段划分为多个子网（/25、/26、/27、/28），实现多部门业务隔离，提升 IP 地址利用率。

• 核心与分支路由器之间运行动态路由协议（如 OSPF/RIP），自动学习各分支网段路由，减少人工配置工作量，提升网络扩展性。

• 采用 “核心 - 分支 - 接入” 三层架构，单条分支链路故障不影响其他分支运行，核心节点 AR2 承担流量转发，保障网络稳定性。

• 支持 PC 终端、业务服务器的混合接入，独立服务器区（Server1）部署在右侧分支，通过三层架构保障业务系统的高可用。
