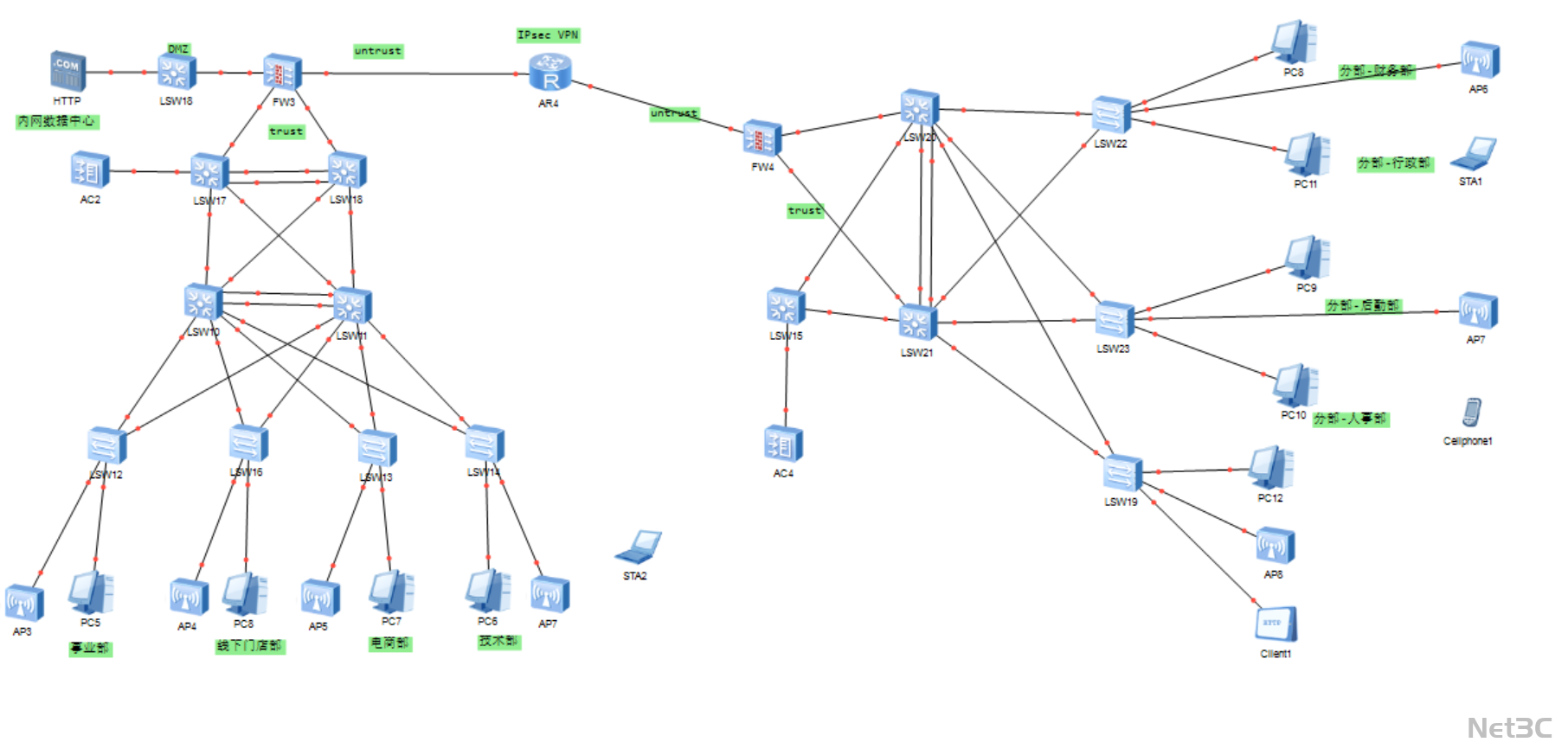

企业总部与分部 IPSec VPN 互联拓扑方案

核心架构

• 总部园区（左侧区域）

• 部署核心交换机（LSW10、LSW11）、接入交换机（LSW12-LSW14）及无线 AC 控制器（AC2），承载事业部、线下门店部、电商部等终端与无线 AP（AP3-AP7）。

• 通过防火墙 FW3 实现内外网隔离，划分 trust/untrust 安全域，保障内网数据中心（Server）与终端的访问安全。

• 分部园区（右侧区域）

• 部署核心交换机（LSW20、LSW21）、接入交换机（LSW19、LSW22-LSW23）及无线 AC 控制器（AC4），承载财务部、行政部、后勤部等终端与无线 AP（AP5-AP8）。

• 通过防火墙 FW4 接入公网，与总部建立 IPSec VPN 加密隧道。

• 互联链路

• 总部与分部通过路由器 AR4 与公网互联，基于 IPSec VPN 技术构建加密隧道，实现跨地域安全通信，避免公网传输数据泄露。

关键技术亮点

1. IPSec VPN 跨公网加密互联

• 总部与分部之间建立 IPSec VPN 隧道，采用加密算法保障跨公网数据传输的机密性与完整性，满足企业异地业务数据安全传输需求。

• 总部与分部均部署无线 AC 控制器，统一管理园区内的无线 AP，实现 SSID 统一配置、终端接入认证与流量管控，提升无线办公体验。

• 出口防火墙划分 trust（内网）、untrust（公网）安全域，配置访问控制策略，限制非法流量访问内网，同时支持入侵检测与日志审计。

• 各部门终端划分至独立 VLAN（如事业部、财务部、行政部），通过三层接口实现网段隔离，避免跨部门数据泄露，保障业务数据安全。

• 核心交换机之间采用多条物理链路互联，实现链路冗余与负载均衡，避免单链路故障导致的业务中断，提升网络可靠性。
