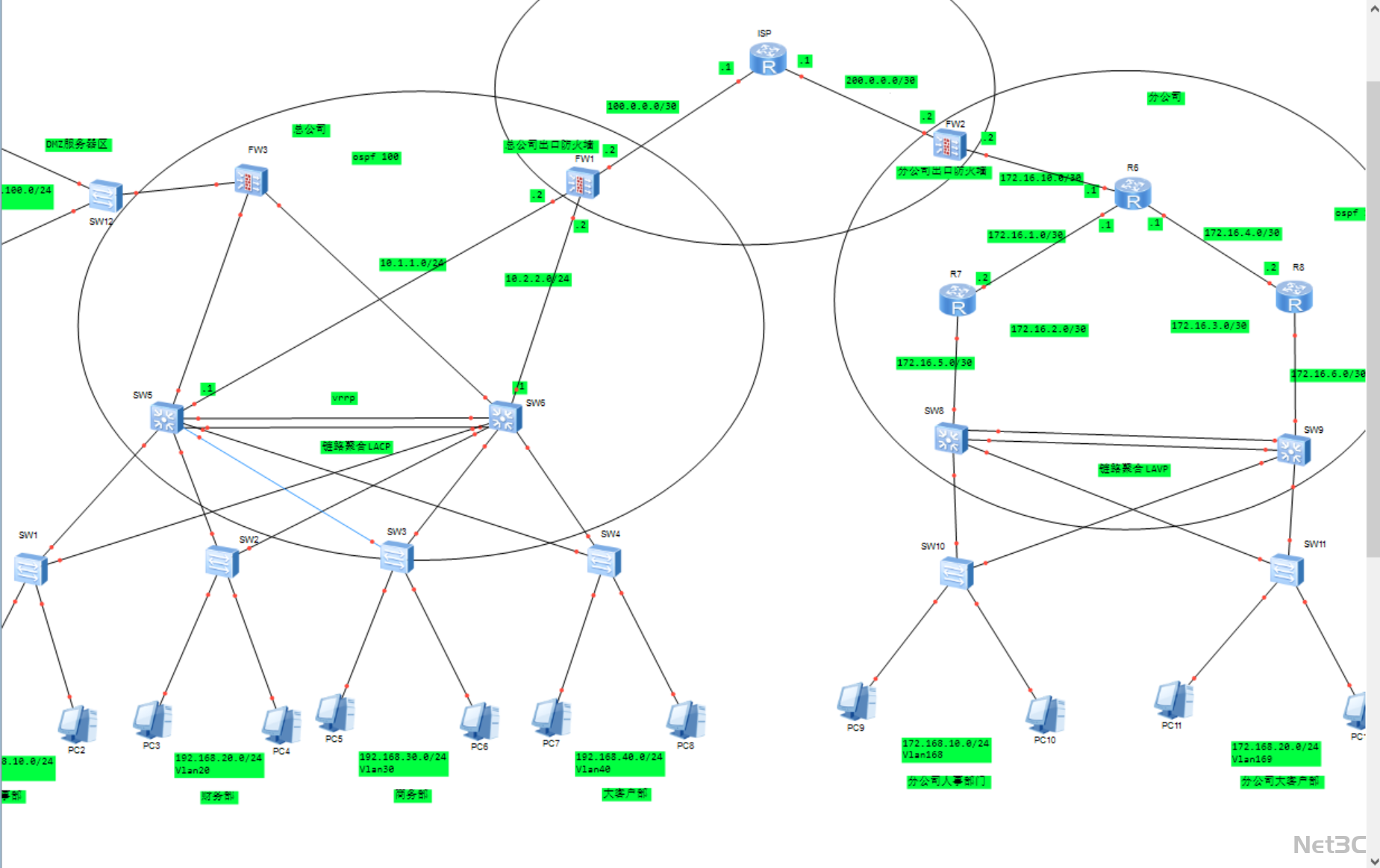

大型企业总部 + 分公司双园区网络拓扑方案

核心架构

• 总部园区（左侧区域）

• 部署多台接入交换机（SW1-SW4）与核心交换机（SW5、SW6），承载人事部、财务部、大客户部等终端 PC（PC2-PC8）。

• 通过防火墙 FW1、FW3 实现内外网安全隔离，核心交换机之间采用链路聚合（LACP）提升带宽与冗余。

• 部署 DHCP 服务器区，为终端自动分配 IP 地址，简化运维管理。

• 分公司园区（右侧区域）

• 部署接入交换机（SW10、SW11）与核心交换机（SW8、SW9），承载人事部、大客户部等终端 PC（PC9-PC11）。

• 通过路由器 R6-R8 构建分支出口，与总部通过公网 IP（200.8.8.0/30）互联。

• 互联链路

• 总部与分公司通过运营商 ISP 网络互联，采用 OSPF 动态路由协议实现跨园区路由自动学习，保障网络扩展性。

关键技术亮点

1. 链路聚合（LACP）冗余

• 总部与分公司的核心交换机均采用 LACP 链路聚合技术，将多条物理链路绑定为逻辑链路，提升带宽利用率并实现故障自动切换。

• 总部与分公司之间运行 OSPF 协议，自动学习跨园区路由，减少人工配置工作量，提升网络收敛效率。

• 总部出口部署防火墙 FW1、FW3，分公司出口部署防火墙 FW2，实现内外网访问控制、入侵检测与流量审计，提升网络安全性。

• 各部门终端划分至独立 VLAN（如人事部 192.168.28.0/24、财务部 192.168.38.0/24），通过三层接口实现网段隔离，保障业务数据安全。

• 总部部署 DHCP 服务器区，为全园区终端自动分配 IP 地址，减少终端接入配置工作量，提升运维效率。
