大型企业两地三中心 OSPF 多区域灾备拓扑方案

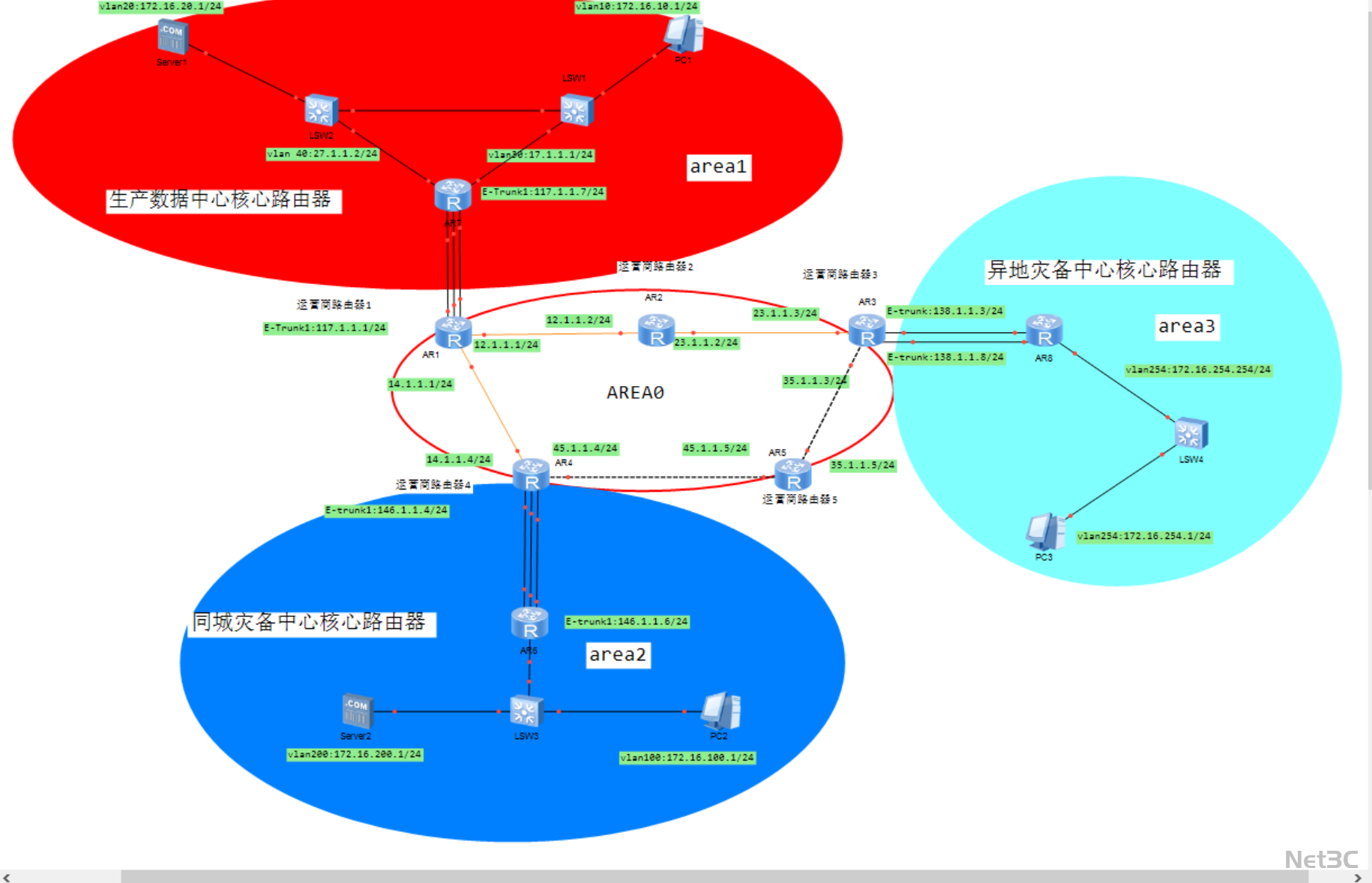

核心架构

• 骨干区域（AREA0，红色椭圆）：由 5 台运营商路由器（AR1-AR5）组成核心传输层，通过 12.1.1.0/24、14.1.1.0/24 等互联链路构建冗余拓扑，承载各区域间的核心流量，是多区域互联的枢纽。

• 生产数据中心（area1，红色区域）：部署生产数据中心核心路由器与接入交换机（LSW1、LSW2），承载 Server1 与终端 PC1，通过 E-Trunk 链路接入骨干区域，保障生产业务高可用。

• 同城灾备中心（area2，蓝色区域）：部署同城灾备核心路由器与接入交换机（LSW3），承载 Server2 与终端 PC2，通过 E-Trunk 冗余链路接入骨干区域，实现生产与同城灾备的数据实时同步。

• 异地灾备中心（area3，青色区域）：部署异地灾备核心路由器与接入交换机（LSW4），承载终端 PC3，通过跨地域链路接入骨干区域，提供极端故障下的业务容灾能力。

关键技术亮点

1. OSPF 多区域分层架构

• 采用骨干区域（AREA0）+ 非骨干区域（area1/2/3）的分层设计，通过路由聚合与区域隔离，优化路由收敛效率，减少骨干区域路由表规模。

• 生产、同城灾备中心均采用 E-Trunk 链路接入骨干区域，实现链路带宽叠加与故障自动切换，避免单链路瓶颈与单点故障。

• 同步部署生产、同城、异地三个中心，通过跨区域互联链路保障业务连续性，满足金融行业 “两地三中心” 的灾备合规要求。

• 各区域采用独立网段（172.16.10.0/24、172.16.108.0/24 等），通过 OSPF 区域间路由汇总减少路由震荡，提升网络稳定性。
