跨协议互联网络拓扑实战(带配置说明）

核心架构

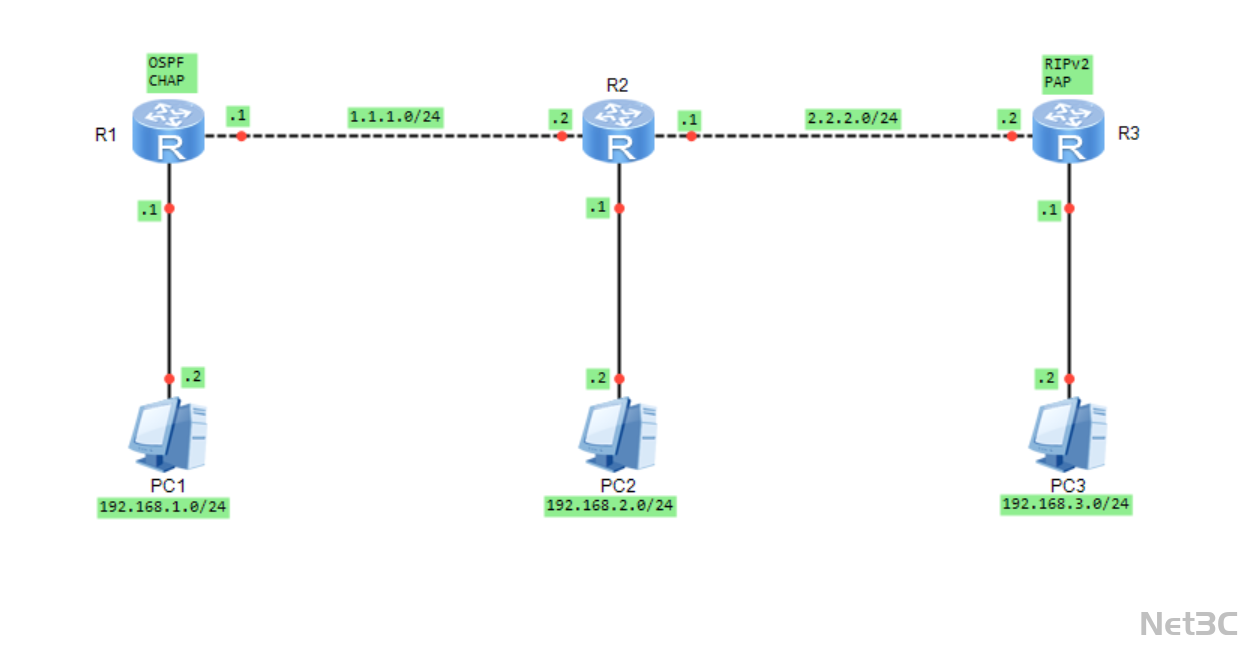

• 左侧网段（R1+PC1）：采用 OSPF 动态路由协议，通过 1.1.1.0/24 网段与核心路由器 R2 互联，终端 PC1 位于 192.168.1.0/24 网段。

• 核心节点（R2+PC2）：作为路由协议转换节点，同时连接 OSPF 与 RIPv2 网段，终端 PC2 位于 192.168.2.0/24 网段。

• 右侧网段（R3+PC3）：采用 RIPv2 动态路由协议，通过 2.2.2.0/24 网段与核心路由器 R2 互联，终端 PC3 位于 192.168.3.0/24 网段。

关键技术亮点

1. 异构路由协议互联

• R1 与 R2 之间运行 OSPF 协议，R2 与 R3 之间运行 RIPv2 协议，通过 R2 实现路由重分发，让不同协议的网段可以互相通信。

• R1 与 R2 之间的链路配置 CHAP 认证，R2 与 R3 之间的链路配置 PAP 认证，增强广域网链路的接入安全性。

• 核心节点 R2 承担路由协议转换与流量转发，减少不同协议之间的路由震荡，提升网络稳定性。

• 三个终端网段（192.168.1.0/24、192.168.2.0/24、192.168.3.0/24）通过动态路由自动学习路由条目，实现跨网段访问。
