中小型企业双分支星型互联拓扑方案

核心架构

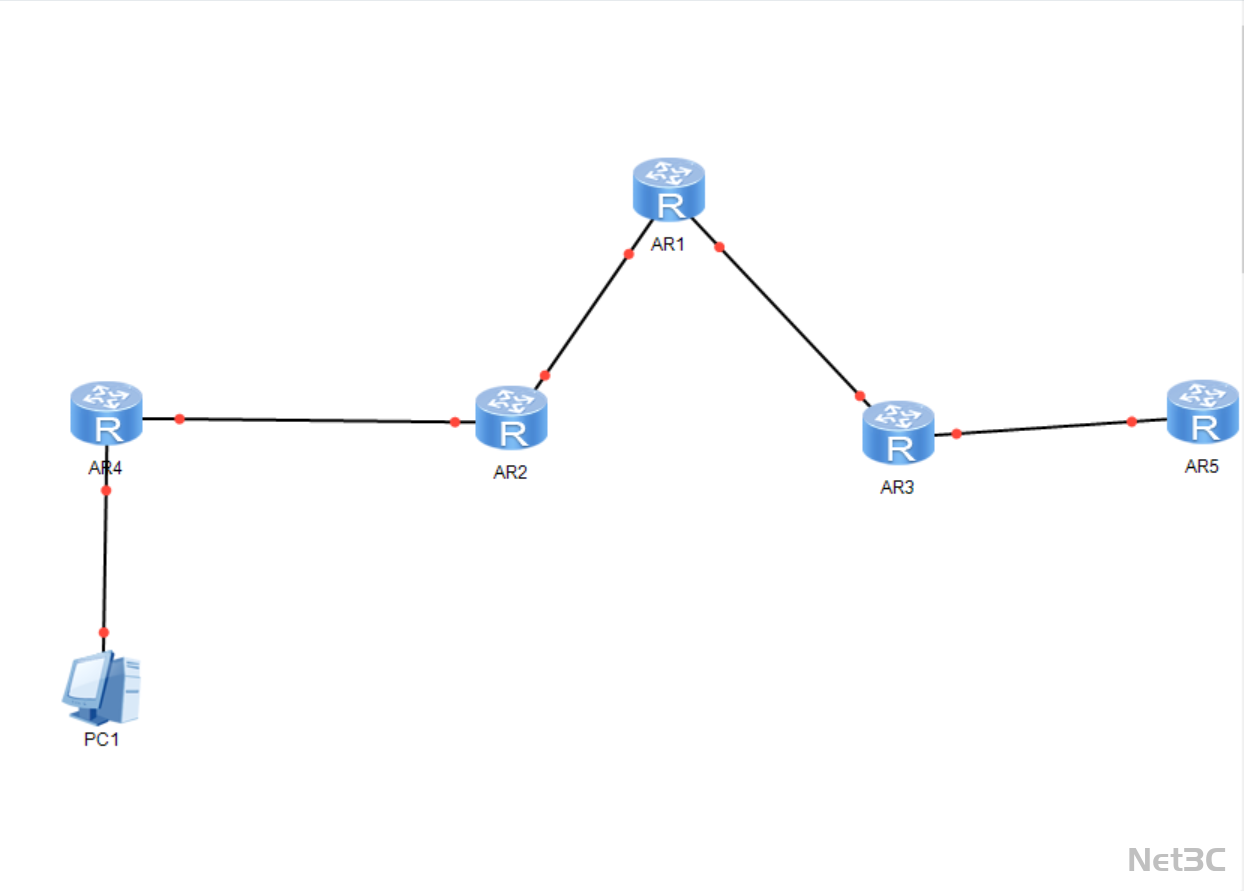

• 核心层：路由器 AR1 作为整个网络的核心节点，负责两条分支链路的流量汇聚与转发。

• 分支链路 1：AR2 与 AR4 串联，AR4 下挂终端 PC1，形成左侧接入链路。

• 分支链路 2：AR3 与 AR5 串联，形成右侧冗余接入链路，可用于扩展终端或服务器接入。

关键技术亮点

1. 星型架构高可靠性

• 核心节点 AR1 与两个分支节点（AR2、AR3）直接相连，单条分支链路故障不影响其他分支正常运行。

• 支持 OSPF、RIP 等动态路由协议，可自动学习分支网段路由，减少人工配置工作量，提升网络扩展性。

• 采用 “核心 - 分支 - 接入” 三层架构，网络层级清晰，便于故障定位与日常运维管理。

• 两条分支链路独立运行，可通过配置动态路由实现流量负载均衡，或在主链路故障时自动切换至备用链路。
