大型企业多区域 OSPF 互联拓扑方案

这是一套面向大型企业的多区域广域网互联解决方案，基于 OSPF 动态路由协议构建，整合了生产数据中心、同城灾备中心、异地灾备中心与多分支接入，适合金融、制造等对网络可靠性要求高的行业。

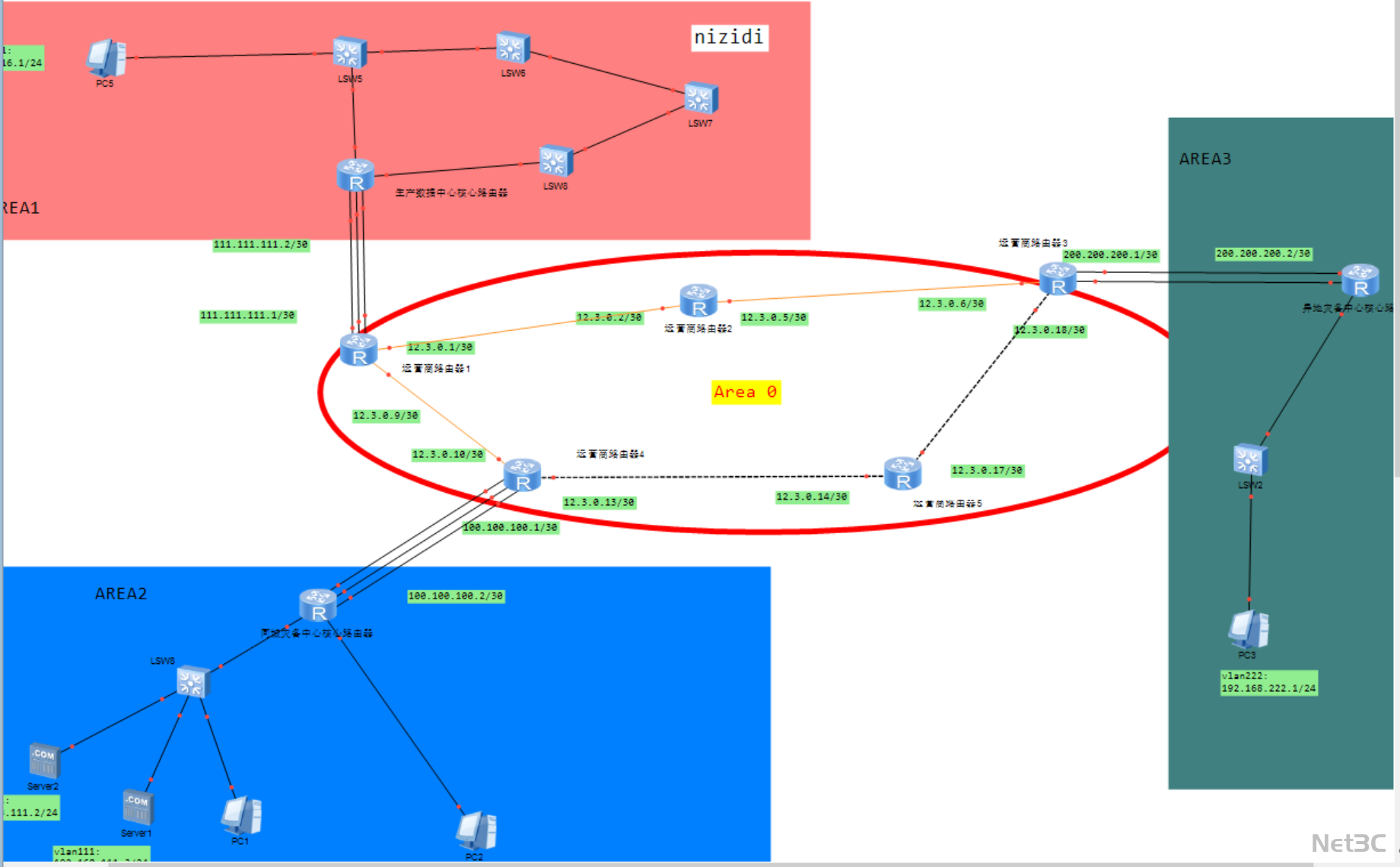

核心架构

• 骨干区域（Area 0）：由 5 台运营商路由器组成核心传输层，通过 12.3.0.0/30 互联链路构建冗余拓扑，承载各区域间的核心流量。

• 生产数据中心区域（EA1，红色）：部署生产数据中心核心路由器与接入交换机（LSW5-LSW8），为终端（PC5）提供高可靠接入，通过 111.111.111.0/30 链路接入骨干区域。

• 同城灾备中心区域（AREA2，蓝色）：部署同城灾备核心路由器与接入交换机（LSW9），承载 Server1、Server2 等业务服务器，通过 100.100.100.0/30 链路与骨干区域互联，实现生产与灾备数据同步。

• 异地灾备中心区域（AREA3，绿色）：部署异地灾备核心路由器与接入交换机（LSW12），通过 200.200.200.0/30 链路接入骨干区域，提供跨地域业务容灾能力。

关键技术亮点

1. OSPF 多区域路由规划

• 采用骨干区域（Area 0）+ 非骨干区域（EA1、AREA2、AREA3）的分层架构，实现路由聚合与隔离，优化路由收敛效率。

• 骨干区域部署多条物理链路（实线 / 虚线 / 橙色线），结合 OSPF 协议的 Cost 值调整，实现流量自动负载均衡与故障冗余切换。

• 同步部署生产中心、同城灾备中心与异地灾备中心，通过跨区域互联链路保障业务连续性，满足 “两地三中心” 灾备标准。

• 各区域采用独立网段（111.111.111.0/30、100.100.100.0/30、200.200.200.0/30），通过 OSPF 区域间路由汇总减少路由表规模，提升网络稳定性。
