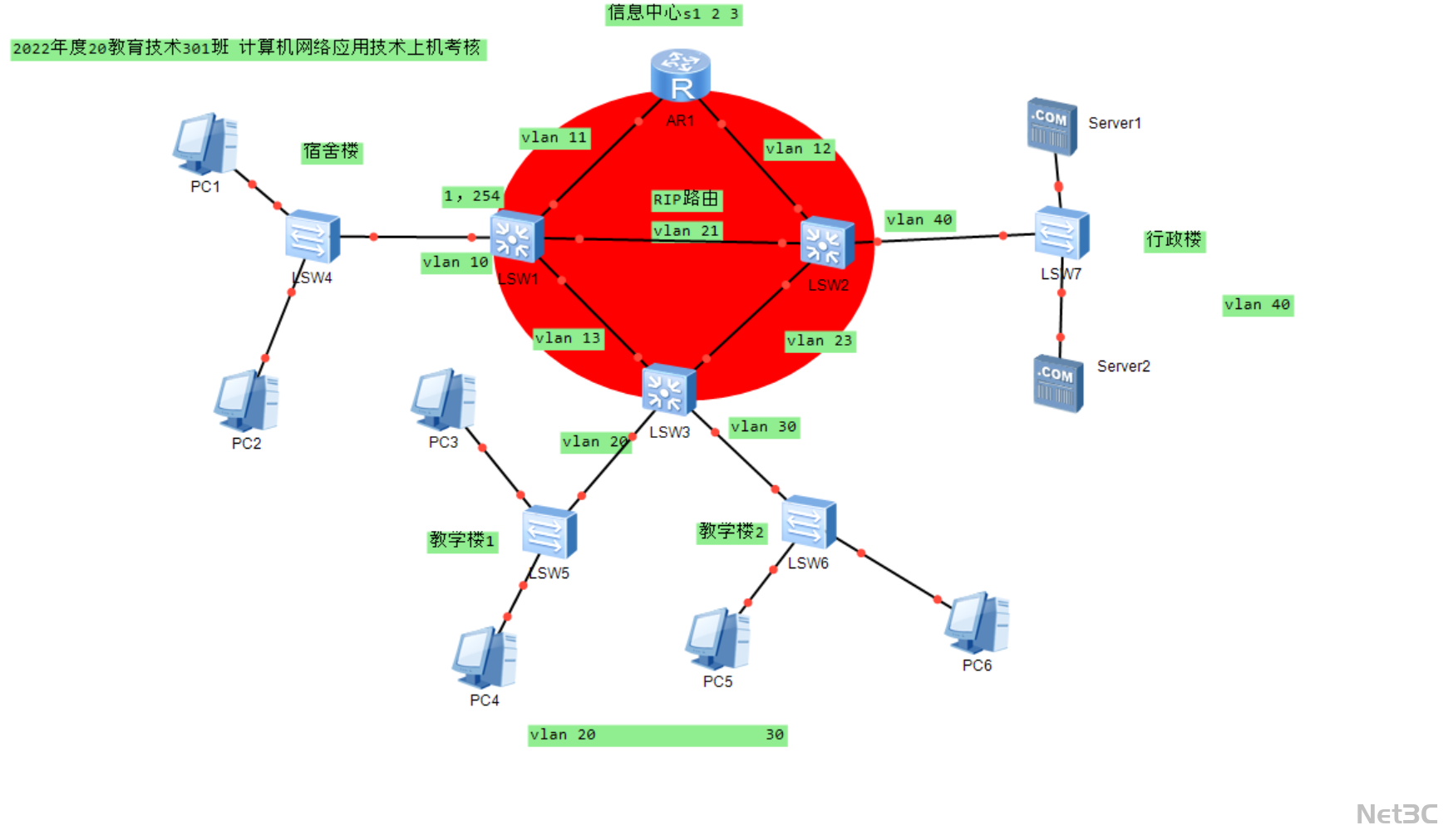

校园网多区域 VLAN 划分与 RIP 路由协议部署拓扑图

核心架构与功能亮点

• 多场景 VLAN 隔离：按宿舍楼（VLAN 10）、教学楼 1（VLAN 20）、教学楼 2（VLAN 30）、行政楼（VLAN 40）划分独立网段，配合核心层交换机的 VLAN trunk 配置，保障不同区域的网络安全与带宽隔离。

• RIP 动态路由部署：核心区域（红色标识）通过 AR1 路由器与 LSW1、LSW2、LSW3 交换机部署 RIP 协议，实现各 VLAN 网段的自动路由学习与动态转发，提升网络的灵活性与容错能力。

• 分层互联架构：采用 “核心层 - 接入层” 两级架构，核心层通过多链路冗余互联保障可靠性，接入层交换机（LSW4-LSW7）负责终端与服务器接入，支撑宿舍楼、教学楼、行政楼的多场景终端接入需求。

• 实训场景适配：该拓扑是 2022 年度教育技术专业的上机考核案例，包含从终端接入到路由配置的完整实训环节，适**为院校网络课程的教学与实践模板。

•
