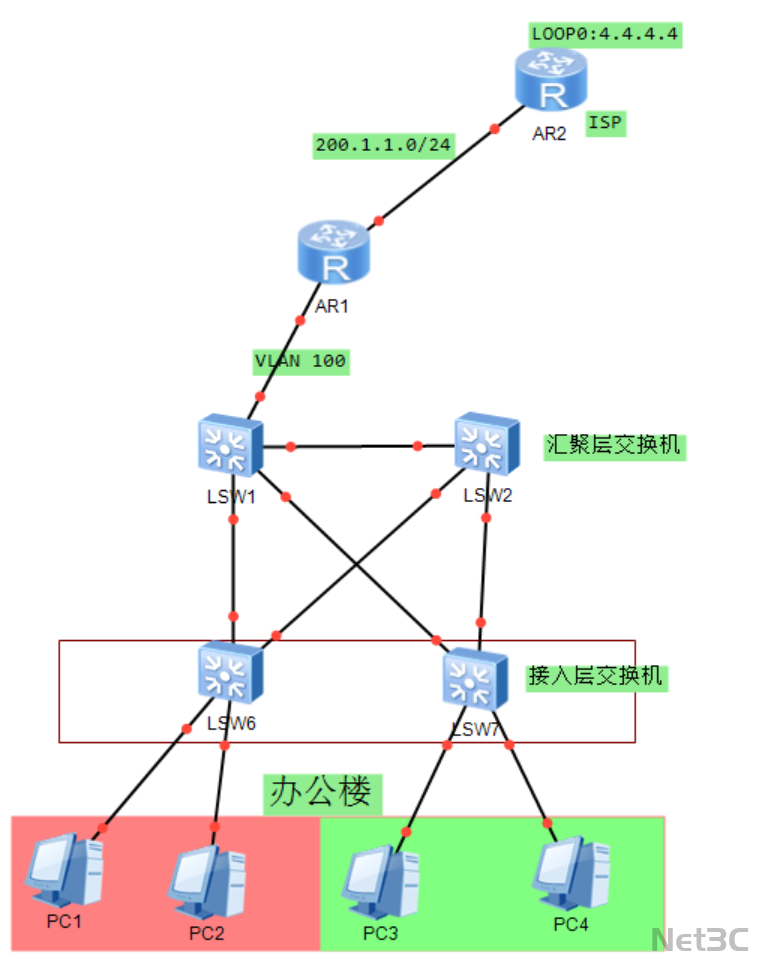

办公楼双冗余汇聚层网络拓扑图设计

核心架构与功能亮点

• 三层冗余架构：接入层（LSW6、LSW7）双上联至汇聚层交换机（LSW1、LSW2），汇聚层设备之间也做了冗余互联，形成完整的冗余转发路径，有效避免单点故障导致的网络中断。

• VLAN 隔离与安全：通过 VLAN 100 划分核心网段，办公楼内不同部门终端（如 PC1-PC4 分属红 / 绿区域）可通过接入层交换机配置实现二层隔离，保障部门间数据安全。

• 公网接入与路由：核心路由器 AR1 通过 200.1.1.0/24 网段与 ISP 路由器 AR2 对接，实现办公网络的公网访问；AR2 配置了 LoopBack 0（4.4.4.4）作为路由标识，可用于动态路由协议的邻居建立与网络可达性检测。

• 可扩展能力：拓扑支持后续接入更多接入层交换机、无线 AP 或服务器集群，可根据企业人员规模与业务增长快速扩展网络端口与覆盖范围。
