这是一套为企业设计的高可用双出口网络拓扑方案，核心特点是通过冗余互联架构，保障网络在单链路或单设备故障时仍能稳定运行，同时实现多网段的隔离与访问控制，适合对网络可靠性有较高要求的办公场景。
核心架构与功能亮点

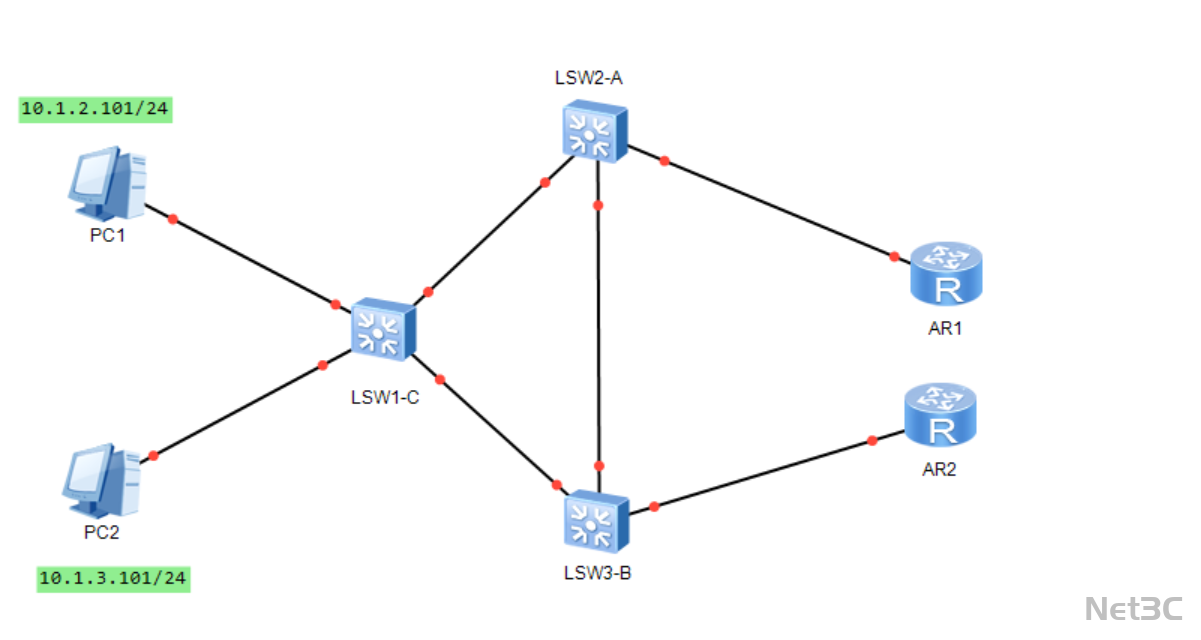

双出口冗余设计：部署 AR1、AR2 两台路由器作为公网出口，配合核心交换机 LSW2-A、LSW3-B 的冗余互联，实现链路与设备的双重备份，避免单点故障导致的网络中断。
多网段隔离规划：PC1（10.1.2.101/24）与 PC2（10.1.3.101/24）分属不同网段，通过接入层交换机 LSW1-C 与核心层设备的三层互联，实现部门间的网络隔离与安全管控。
分层冗余互联：核心层交换机 LSW2-A 与 LSW3-B 采用三角互联架构，接入层交换机 LSW1-C 同时连接两台核心设备，形成完整的冗余转发路径，提升网络整体可靠性。
灵活扩展能力：拓扑支持后续接入更多接入层设备、无线 AP 或服务器集群，可根据企业业务增长快速扩展网络规模。
