中大型企业双核心冗余高可用网络拓扑方案

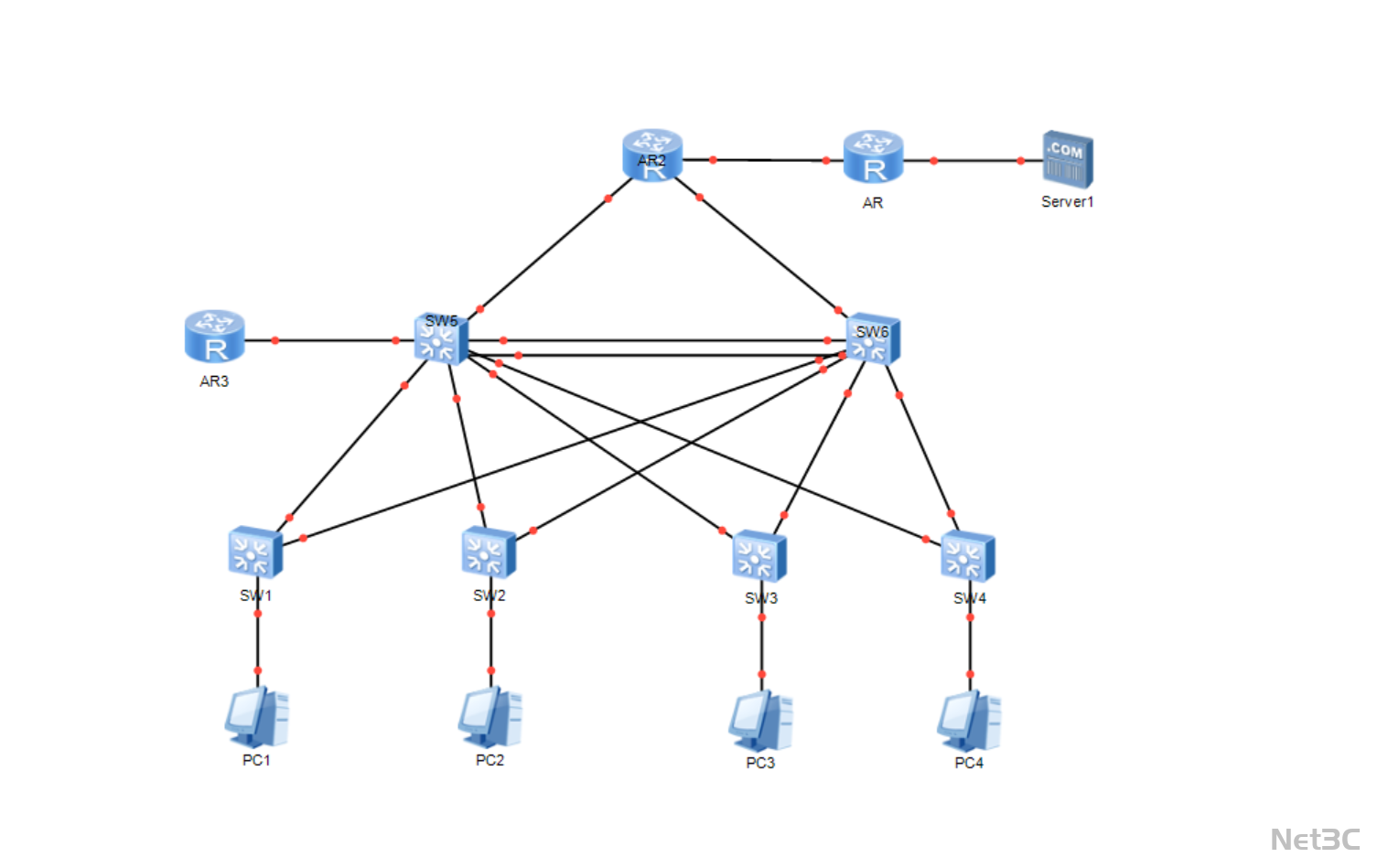

核心架构

• 核心交换层

• 双核心交换机（SW5、SW6）通过多链路聚合（Eth-Trunk）实现流量负载均衡，结合 MSTP 协议避免二层环路，是整个网络的枢纽节点。

• 连接出口路由器（AR2、AR3）与接入层设备，承载全网核心流量转发，保障核心网络高可用。

• 出口与服务区

• 出口路由器 AR2、AR3 组成冗余备份架构，通过动态路由协议实现故障自动切换，保障公网访问的稳定性。

• 核心业务服务器（Server1）通过独立链路接入出口层，划分专属网段保障业务系统 7×24 小时稳定运行。

• 接入层

• 接入交换机（SW1-SW4）连接各部门终端，划分 VLAN 实现部门网段隔离，保障不同部门的数据安全。

• 支持 POE 供电，满足 IP 电话、无线 AP 等设备的接入需求。

关键技术亮点

1. 双核心多链路冗余

• 双核心交换机通过多链路聚合实现流量负载均衡，任意单链路故障时，流量可自动切换至备用链路，保障核心网络零中断。

• 双出口路由器通过动态路由协议实现故障自动切换，避免单路由中断影响全网公网访问，提升网络可靠性。

• 划分部门专属 VLAN，实现流量隔离与访问控制，避免跨部门数据泄露，保障企业数据安全。

• 核心业务服务器部署在专属网段，通过双链路接入出口层，结合防火墙策略限制非法访问，保障业务系统的稳定性。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长需求。
