高校多校区互联高可用校园网拓扑方案（视频+文档）

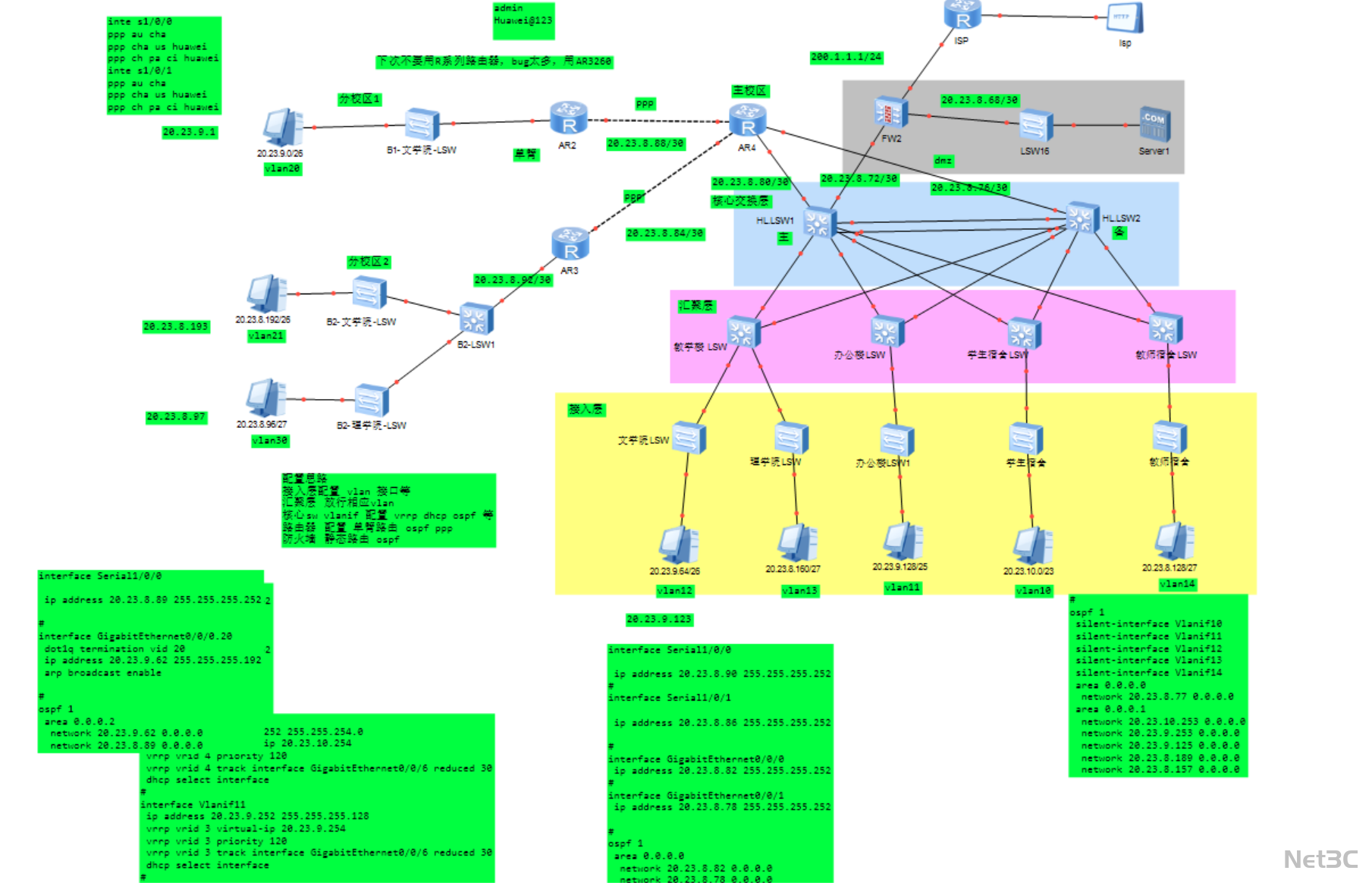

核心架构

• 主校区核心层

• 双核心交换机（HLLSW1、HLLSW2）组成冗余架构，通过链路聚合实现流量负载均衡，结合 VRRP 协议保障核心链路零中断。

• 连接防火墙 FW2、出口路由器 AR4 与汇聚层设备，承载主校区核心流量转发，是整个网络的枢纽节点。

• 多校区互联层

• 分校区（分校区 1、分校区 2）通过路由器 AR2、AR3 接入主校区骨干网络，运行 OSPF 多区域（区域 0/20）实现动态路由互联，保障跨校区通信的高可用。

• 分校区配置独立接入交换机，划分 VLAN 实现网段隔离，满足分校区教学办公需求。

• 主校区汇聚与接入层

• 汇聚交换机（教学楼 SW、办公楼 SW 等）连接各楼宇接入层设备，划分 VLAN10-VLAN16 实现场景网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端，支持 POE 供电，满足全场景有线接入需求。

• 安全与服务区

• 防火墙 FW2 作为边界安全节点，配置管理员账号（admin/huawei@123），划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 核心业务服务器（Server1）部署在专属网段，通过双链路接入核心层，保障教务、办公等系统 7×24 小时稳定运行。

关键技术亮点

1. OSPF 多区域动态路由互联

• 采用 OSPF 多区域（区域 0/20）设计，优化路由收敛效率，保障主校区与分校区的稳定互联，实现故障自动切换。

• 核心层采用双设备 + 多链路冗余，结合 VRRP 网关备份，实现设备、链路、网关的三重冗余，保障核心网络零中断。

• 划分 VLAN10-VLAN20 共 7 个业务 VLAN，为主校区各楼宇与分校区分配独立网段，避免跨场景流量干扰，保障教学数据安全。

• 防火墙配置精细化访问规则，拦截非法流量与攻击，结合 NAT 转换实现内网终端安全访问公网。

• 预留大量交换机与路由器扩展端口，后续可新增分校区接入、无线 AP 或更多服务器，满足高校业务增长需求。
