企业多 VLAN 隔离网络验证拓扑方案

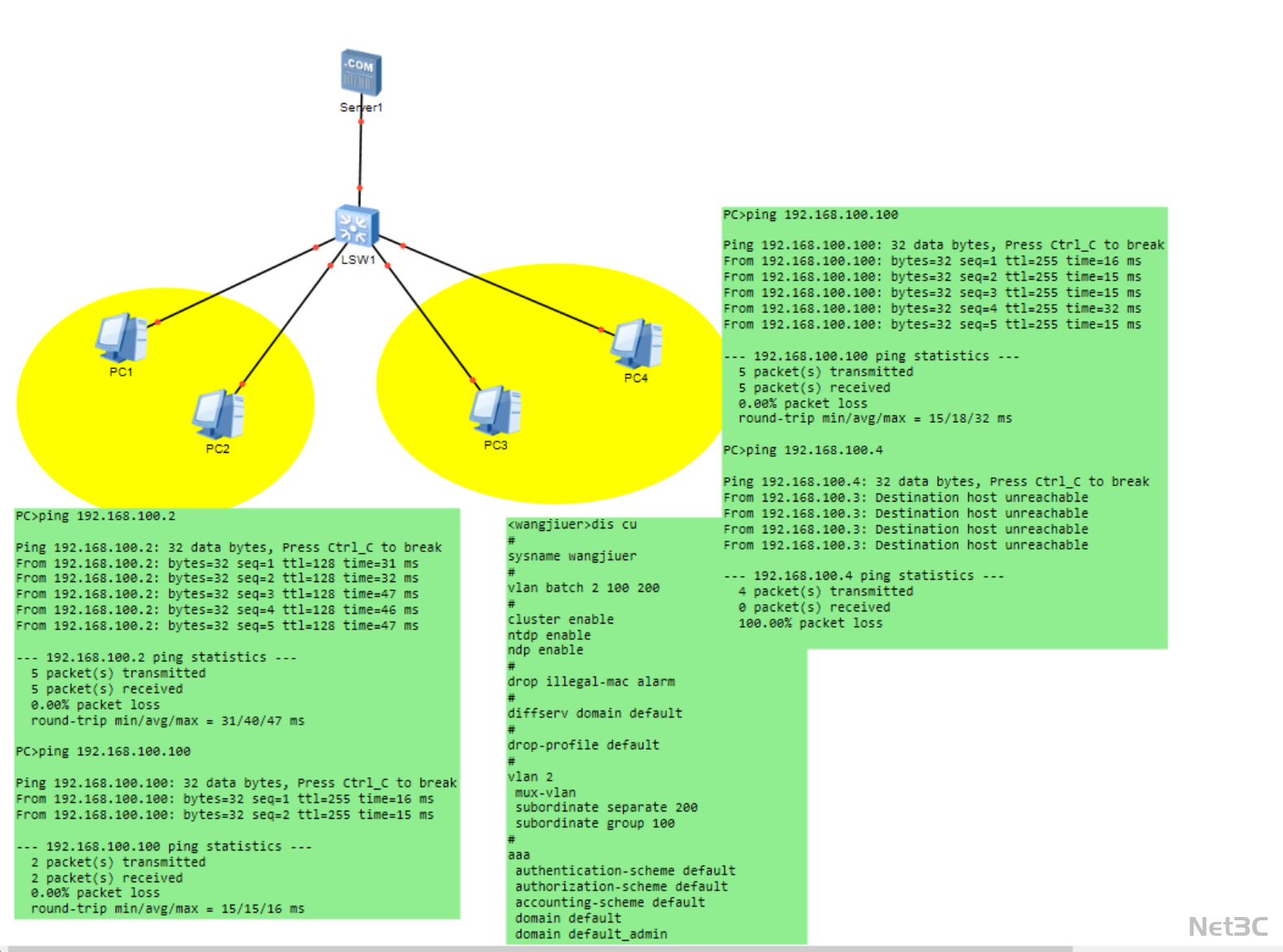

核心架构

• 核心交换层

• 核心交换机 LSW1 作为网络枢纽，配置 MUX VLAN 功能，将 PC1/PC2 划分为同一从 VLAN（VLAN 100），PC3/PC4 划分为另一从 VLAN（VLAN 200），并通过主 VLAN（VLAN 2）统一承载流量。

• 连接 Server1 核心业务服务器，保障服务器可被所有终端访问。

• 终端接入层

• PC1-PC4 作为部门终端接入核心交换机，通过 MUX VLAN 策略实现同组内互通、跨组间隔离的访问控制效果。

关键技术亮点

1. MUX VLAN 精细化访问控制

• 主 VLAN（VLAN 2）承载所有流量，从 VLAN（VLAN 100/200）实现终端分组隔离，同组终端可互通，跨组终端无法直接访问，保障部门间数据安全。

• 同组终端（PC1→PC2）可正常互通，跨组终端（PC3→PC4）可正常互通

• 跨组终端（PC1→PC3）无法互通，验证隔离策略生效

• 所有终端均可访问 Server1，验证主 VLAN 的统一承载功能

• 通过 ping 测试验证：

• 仅需 1 台核心交换机 + 4 台终端即可完成实验，适合网络工程师快速验证 VLAN 隔离策略的实验场景。

• 核心交换机预留扩展端口，后续可新增更多终端或 VLAN，满足复杂网络策略的实验需求。
