企业双 AC 冗余无线管控网络拓扑方案

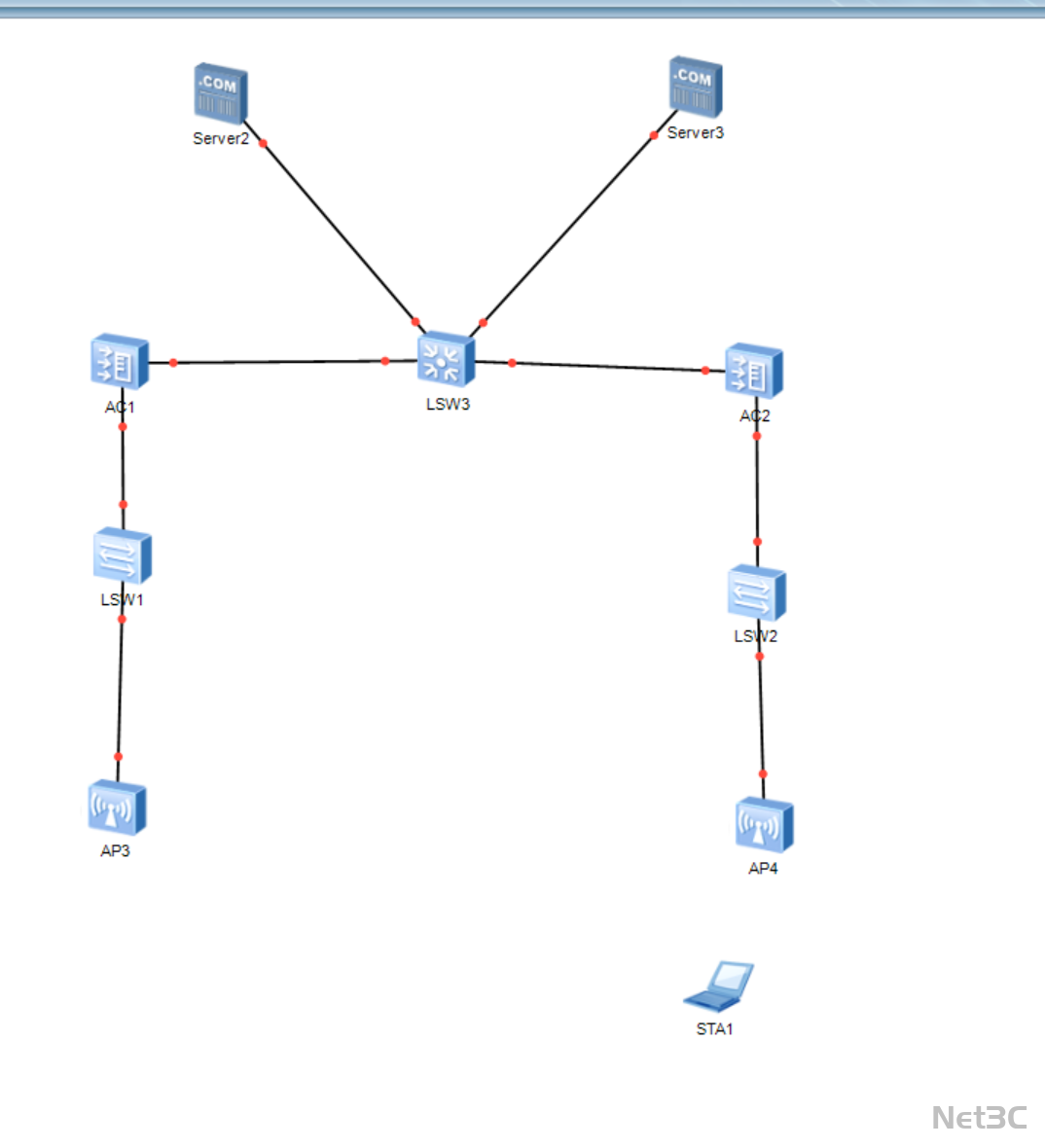

核心架构

• 核心汇聚层

• 核心交换机 LSW3 作为网络枢纽，承载双 AC 控制器、服务器区与所有无线接入流量的转发，是整个网络的核心节点。

• 无线管控层

• 两台 AC 控制器（AC1、AC2）组成双 AC 热备冗余架构，通过核心交换机互联，实现无线 AP 的集中管控与故障自动切换。

• 当一台 AC 故障时，另一台 AC 可无缝接管所有 AP，保障无线网络不中断。

• 无线接入层

• 接入交换机 LSW1、LSW2 连接 AP3、AP4 无线接入点，为 STA1 等无线终端提供稳定的办公接入服务。

• 服务器区

• Server2、Server3 核心业务服务器通过核心交换机接入网络，划分专属链路保障业务系统的稳定性与安全性。

关键技术亮点

1. 双 AC 热备冗余

• 两台 AC 控制器配置热备协议，实现 AP 管理的无缝切换，避免单 AC 故障导致无线网络中断，提升无线办公的可靠性。

• AC 控制器统一管理所有 AP，支持 SSID 配置、接入认证与流量监控；服务器区与无线流量通过核心交换机实现物理隔离，保障业务数据安全。

• 仅需 3 台交换机 + 2 台 AC 即可完成部署，适合技术资源有限的小型团队，可快速实现高可用无线办公覆盖。

• 核心交换机预留扩展端口，后续可新增 AP 或接入更多服务器，满足企业业务增长后的网络需求。
