高校全场景融合高可用校园网拓扑方案

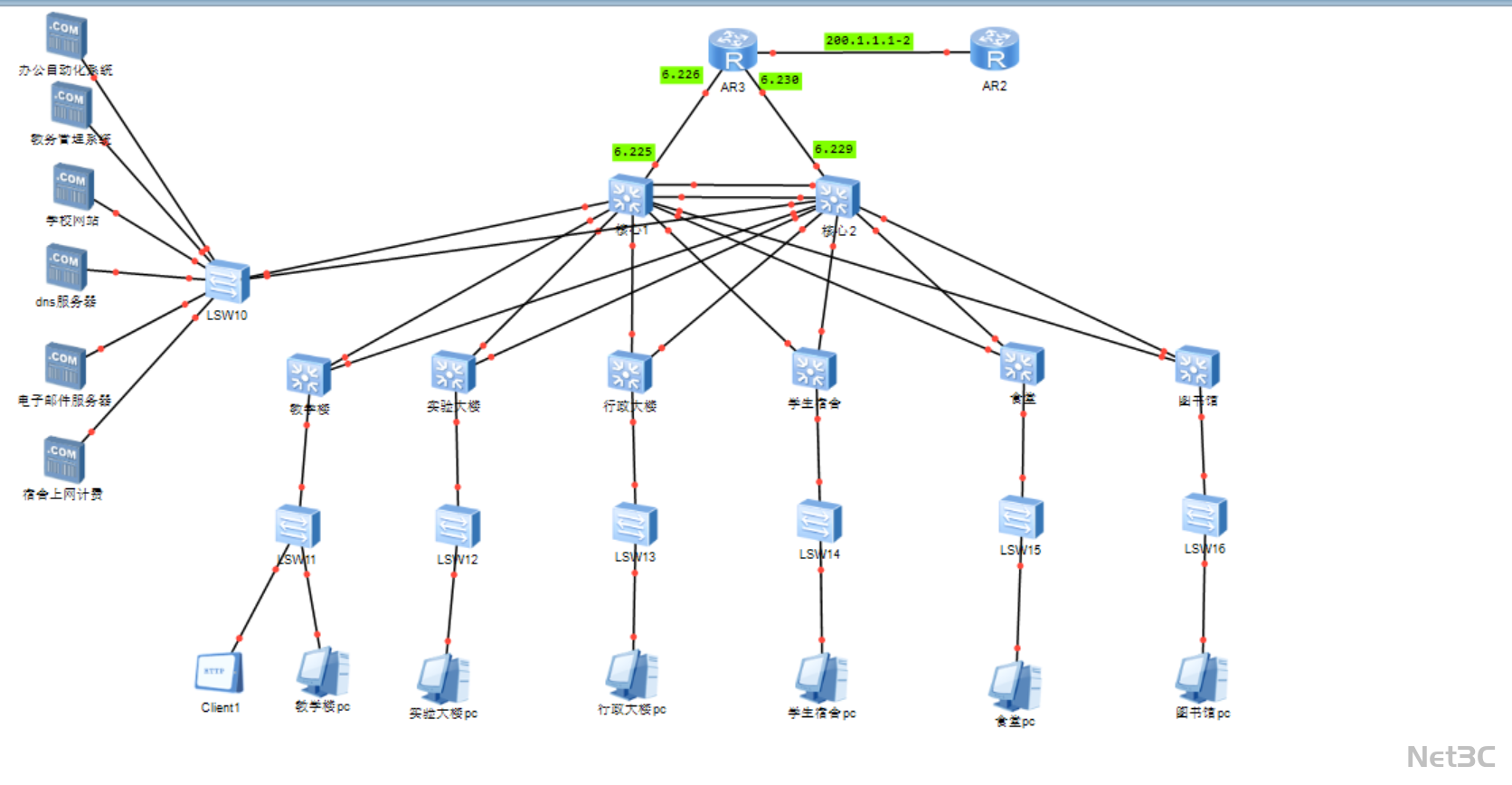

核心架构

• 出口层

• 路由器 AR3 作为校园网核心出口，通过200.1.1.1-2链路连接公网路由器 AR2，承载全校流量的公网转发。

• 通过动态路由协议与双核心交换机互联，保障出口链路的高可用。

• 核心层

• 两台核心交换机 “核心 1”、“核心 2” 组成双核心冗余架构，通过多链路聚合实现流量负载均衡与冗余备份。

• 承载全校核心流量转发，连接服务器区与各楼宇汇聚交换机，是整个网络的枢纽。

• 汇聚与接入层

• 教学楼、实验大楼、行政大楼、学生宿舍等 6 栋楼宇的汇聚交换机，通过双链路连接核心层，实现多楼宇的高可靠互联。

• 接入交换机承载各楼宇 PC 终端，通过 VLAN 划分实现场景隔离，保障不同区域的流量安全。

• 服务器区

• 办公自动化、教务管理、学校网站等 6 台核心业务服务器，通过交换机 LSW10 接入核心层，划分专属 VLAN 保障业务系统的高可用与安全性。

关键技术亮点

1. 双核心多链路冗余架构

• 核心层采用双设备 + 多链路冗余，结合动态路由协议实现流量负载均衡与故障自动切换，保障校园网核心链路不中断。

• 覆盖教学楼、宿舍、图书馆等全场景，通过双链路汇聚实现各楼宇的高可靠互联，满足万人规模的网络访问需求。

• 教务、办公等核心业务服务器部署在专属 VLAN，通过双链路接入核心层，保障教学业务系统 7×24 小时稳定运行。

• 核心层运行 OSPF 动态路由协议，自动学习各楼宇与服务器网段的路由，结合链路聚合优化流量转发效率。

• 预留大量交换机扩展端口，后续可新增无线 AP、防火墙模块或更多楼宇接入，满足高校业务增长后的网络需求。
