中型企业多部门隔离网络拓扑方案

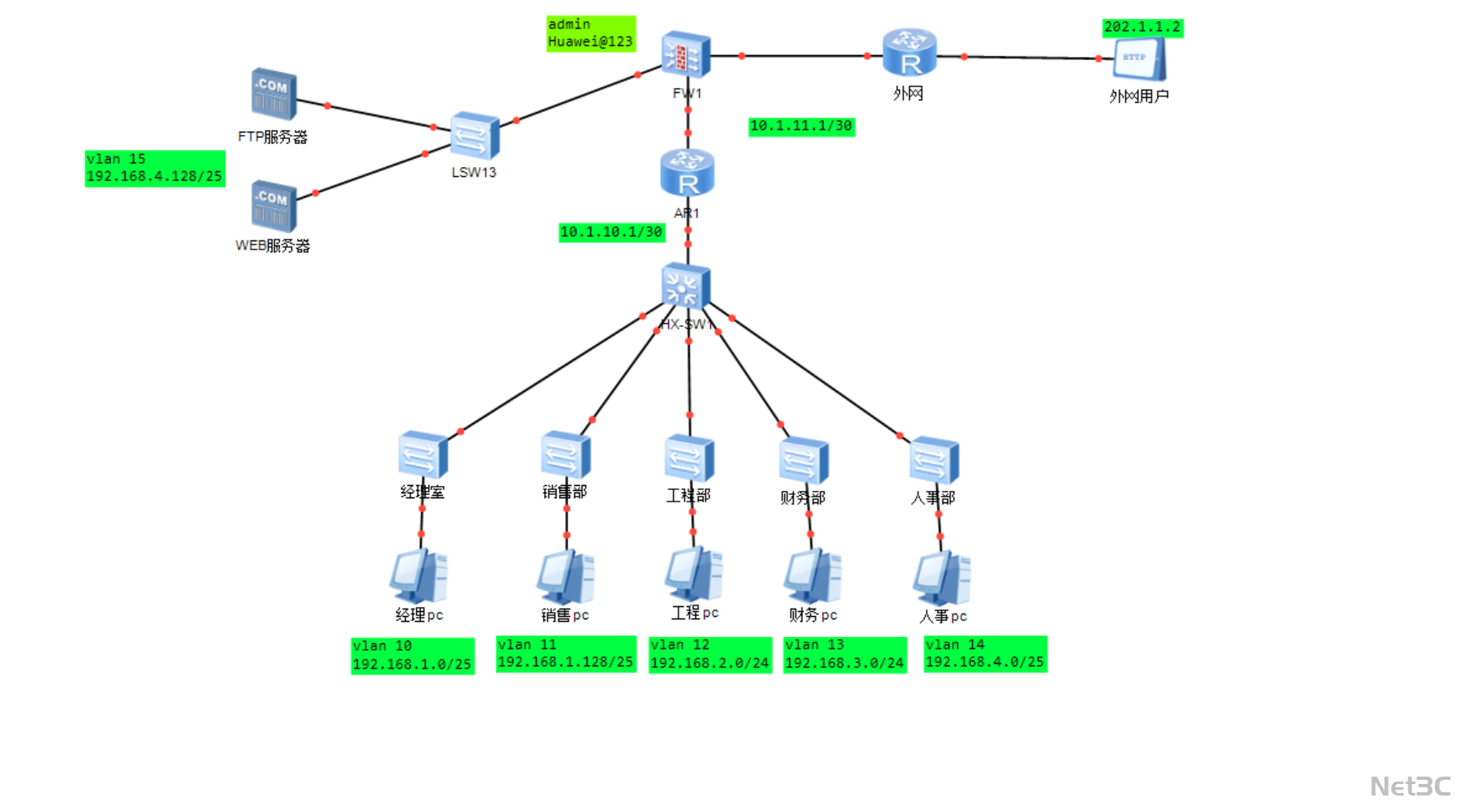

这是一套专为中型企业设计的标准化办公网络解决方案，采用 “防火墙 - 核心路由 - 汇聚交换机 - 多部门接入” 的四层架构，整合了多 VLAN 业务隔离、防火墙安全防护、服务器区专属部署与公网接入功能，可满足多部门办公、核心业务系统承载与安全管控的需求，适合 50-100 人规模的企业场景。

核心架构

• 出口安全层

• 防火墙 FW1 作为边界安全节点，配置管理员账号（admin/Huawei@123），划分 trust/untrust 安全域，实现内外网流量的隔离与访问控制。

• 连接公网路由器与核心路由 AR1，通过静态路由协议实现公网与内网的互联。

• 核心路由层

• 路由器 AR1 作为核心枢纽，通过10.1.10.1/30、10.1.11.1/30链路连接防火墙与汇聚交换机，承载全网流量转发。

• 汇聚与接入层

• 汇聚交换机 HX-SW1 连接经理室、销售部、工程部、财务部、人事部共 5 个部门的接入交换机，划分 VLAN10-VLAN14 实现部门网段隔离。

• 接入交换机承载各部门 PC 终端，通过独立网段保障不同部门的数据安全。

• 服务器区

• WEB/FTP 服务器通过交换机 LSW13 接入防火墙，划分专属 VLAN15（192.168.4.128/25），结合防火墙策略限制公网访问，提升业务系统的安全性。

关键技术亮点

1. 多 VLAN 精细化部门隔离

• 划分 VLAN10-VLAN15 共 6 个业务 VLAN，为每个部门与服务器区分配独立网段，通过三层接口实现流量隔离，避免跨部门数据泄露。

• 防火墙配置精细化访问规则，限制公网仅能访问服务器区特定端口，同时拦截非法流量，保障内网安全。

• 核心业务服务器（WEB/FTP）部署在独立 VLAN，通过双链路接入防火墙，结合访问控制策略提升业务系统的稳定性与安全性。

• 核心路由与防火墙配置静态路由，实现各部门、服务器区与公网的稳定互联，配置简单且收敛效率高。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、更多部门终端或防火墙模块，满足企业业务增长后的网络需求。
