企业有线无线融合网络拓扑方案（带视频）

这是一套面向中小型企业的有线无线融合网络解决方案，整合了多 VLAN 业务隔离、AC 无线集中管控与跨路由互联功能，可满足有线终端接入、无线办公覆盖与跨区域互联的核心需求，兼具高可靠性与易维护性。

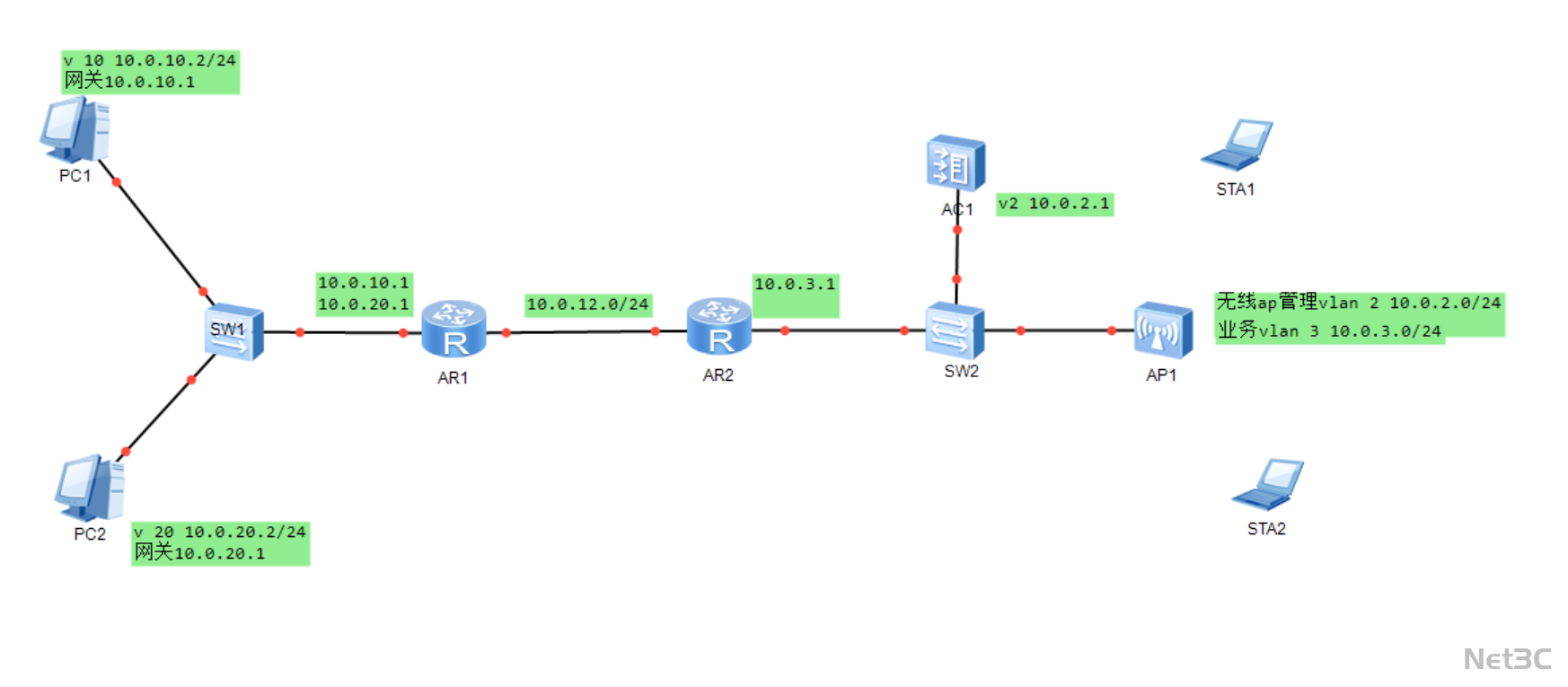

核心架构

• 有线接入区（左侧）

• 接入交换机 SW1 承载 PC1（VLAN 10，10.0.10.0/24）、PC2（VLAN 20，10.0.20.0/24）终端，通过双链路连接路由器 AR1，实现有线终端的互联互通。

• 核心路由层

• 路由器 AR1、AR2 通过10.0.12.0/24网段互联，构建跨区域传输通道，实现有线区与无线区的流量转发。

• 无线接入区（右侧）

• 汇聚交换机 SW2 连接 AC 无线控制器与 AP1，AP1 划分管理 VLAN 2（10.0.2.0/24）与业务 VLAN 3（10.0.3.0/24），承载 STA1、STA2 无线终端，满足移动办公需求。

关键技术亮点

1. 有线无线融合架构

• 统一规划有线、无线网段，通过核心路由实现有线终端与无线终端的双向互通，满足企业混合办公场景需求。

• 划分 VLAN 10/20（有线）、VLAN 2/3（无线）共 4 个业务网段，通过三层接口实现有线与无线、不同部门的流量隔离，保障数据安全。

• AC 控制器统一管理 AP1，实现 SSID 配置、接入认证与流量监控，支持无线终端的无缝漫游，提升移动办公体验。

• 核心路由器运行静态路由或 OSPF 协议，自动学习各网段路由，减少人工配置工作量，提升网络扩展性。

• 预留交换机与路由器扩展端口，后续可新增服务器、防火墙或更多 AP，满足企业业务增长后的网络需求。
